¶ 兼容性
本文仅适用于以下设备，参考时请注意：
设备型号：U1

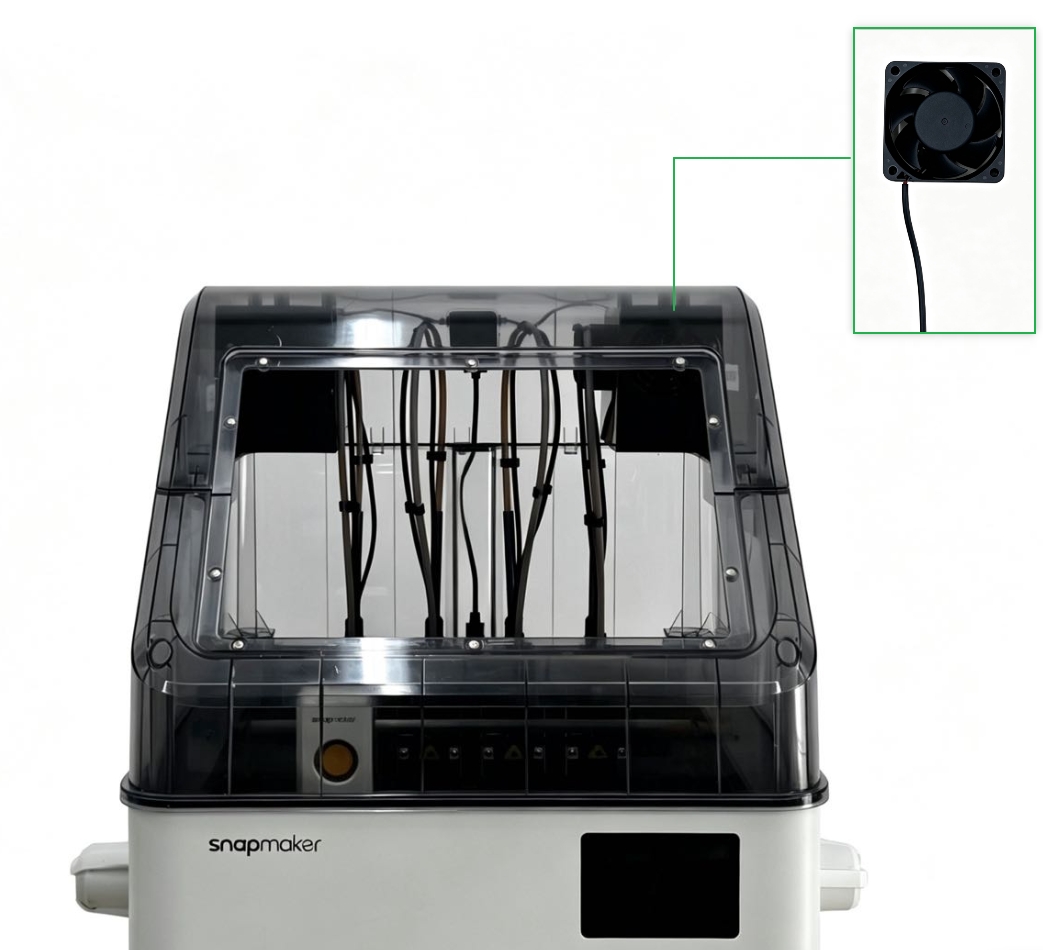

¶ 安装位置
¶ 速览卡片
更换难度：★★☆☆☆ (简单)
预计用时：20分钟
¶ 准备工作
工具/物料
数量
H2.0内六角扳手
1
¶ 操作步骤
¶ 一、顶盖拆解
（1）拔出顶盖连接线并移除磁吸前门。

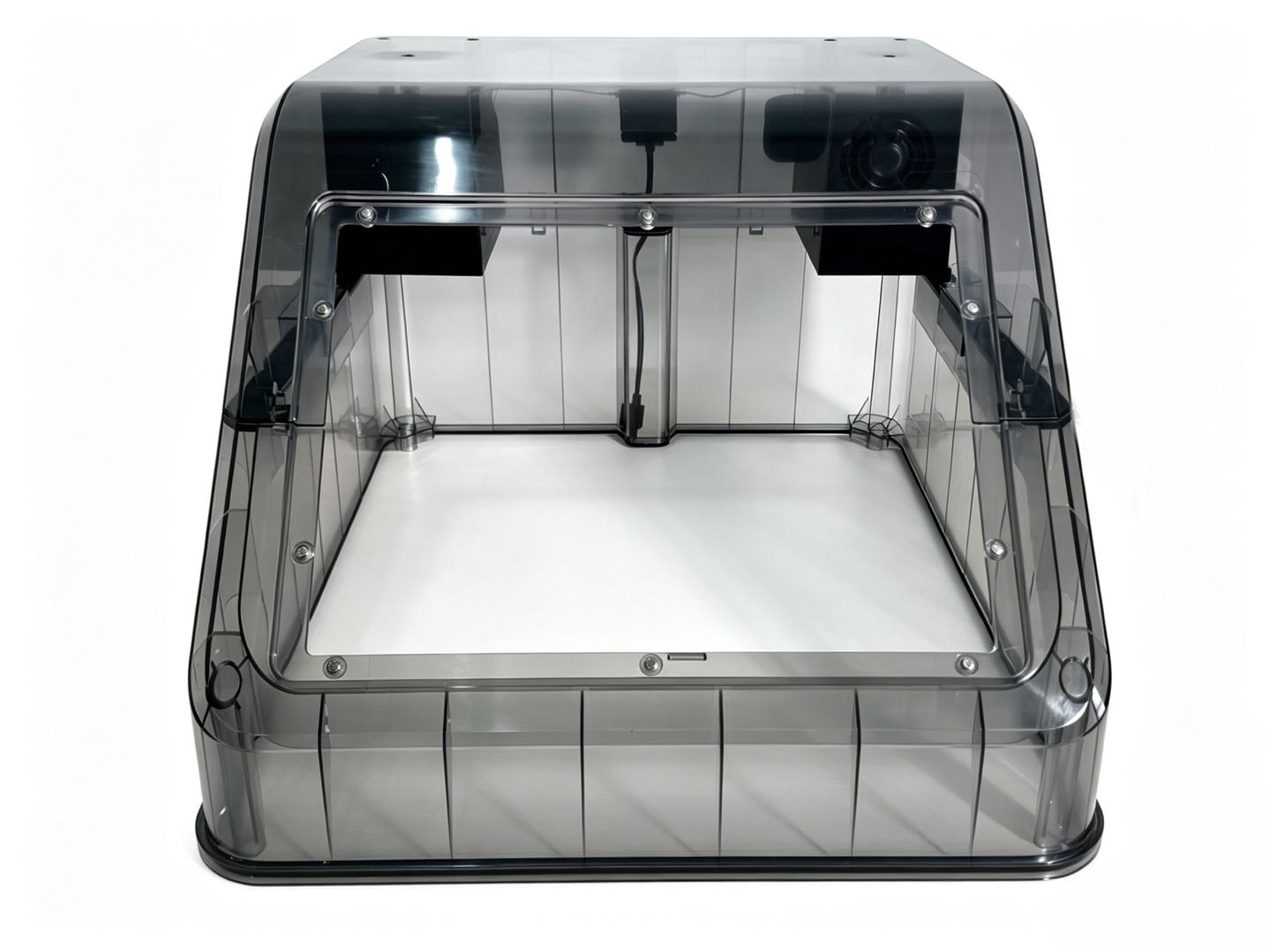

（2）将顶盖从打印机上移除。
（3）翻转顶盖并按图示方向解锁卡扣。
¶ 二、拆卸外循环组件
(1) 使用H2.0内六角扳手拧下外循环组件固定的3颗螺丝。
螺丝规格
数量
ST3 × 8
3

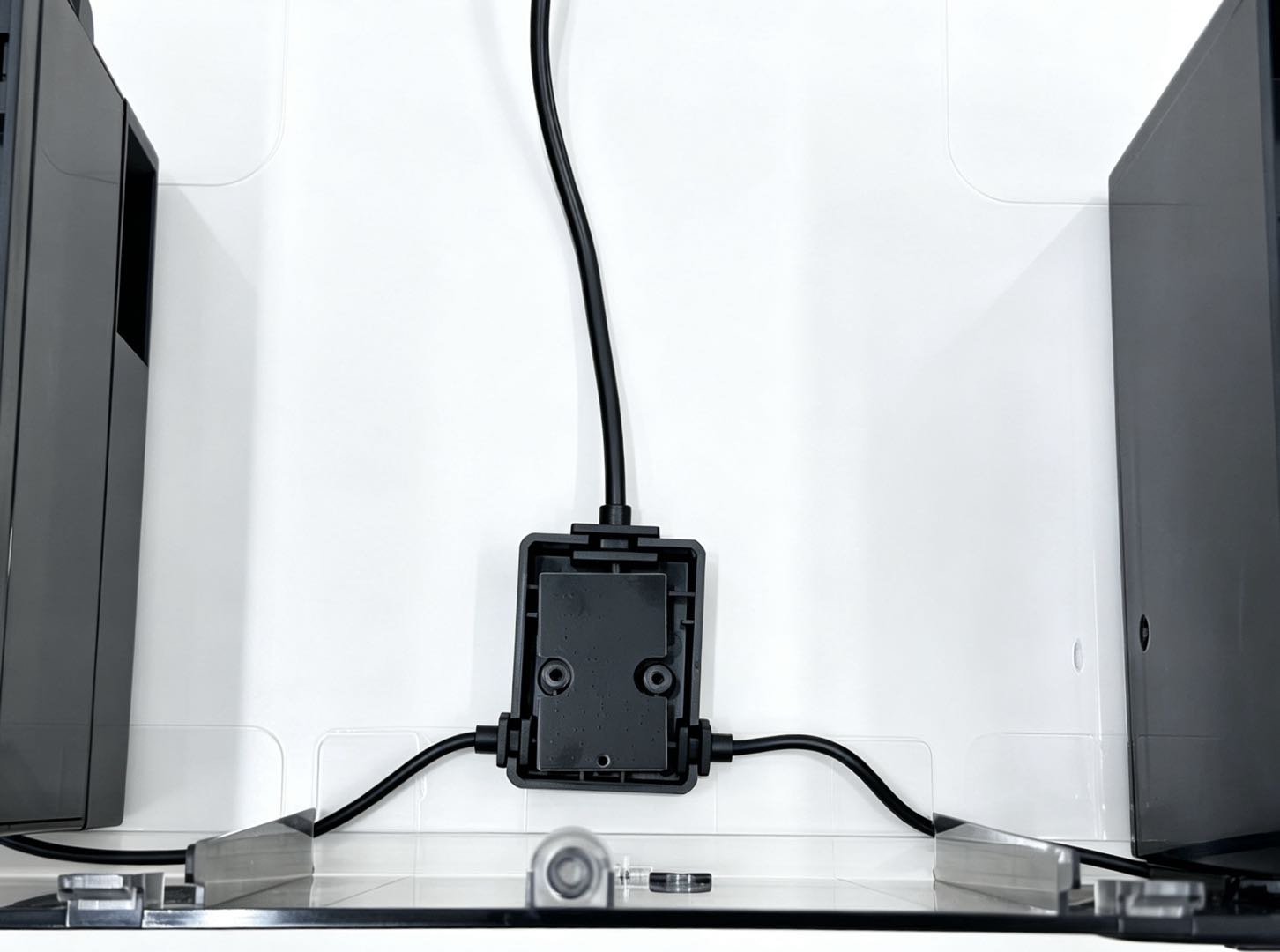

(2) 将上壳体倒置，使用H2.0内六角扳手移除转接板固定的2颗螺丝。
螺丝规格
数量
ST3 × 8
2

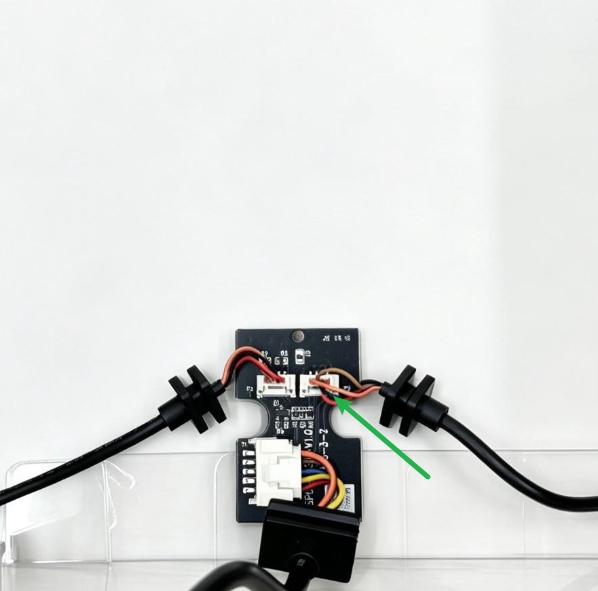

(3) 将转接板与壳体分离，并断开排线
¶ 三、移除并安装顶盖外排风扇

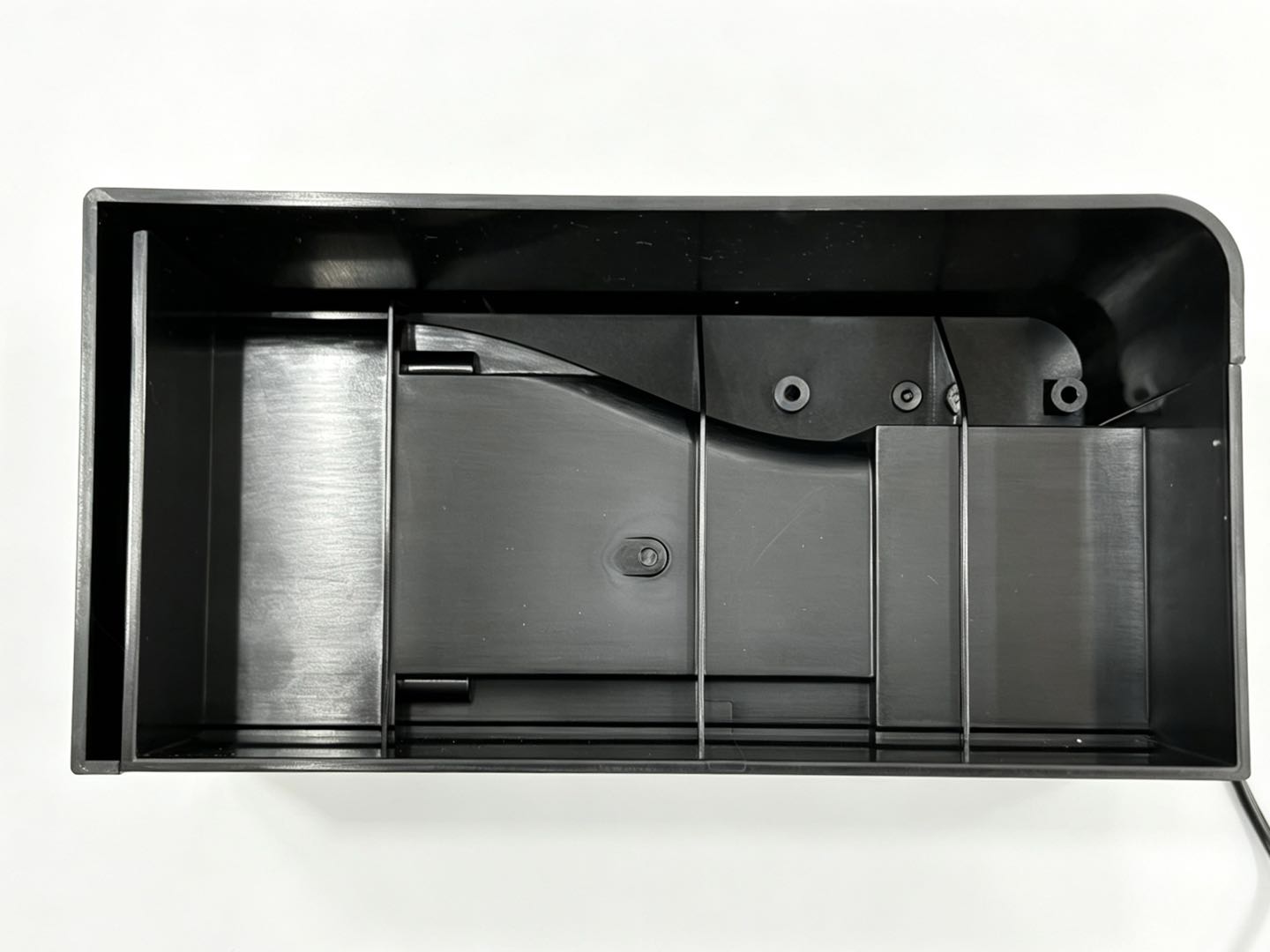

(1) 使用H2.0内六角扳手移除外循环风道固定螺丝。
螺丝规格
数量
ST3 × 8
1

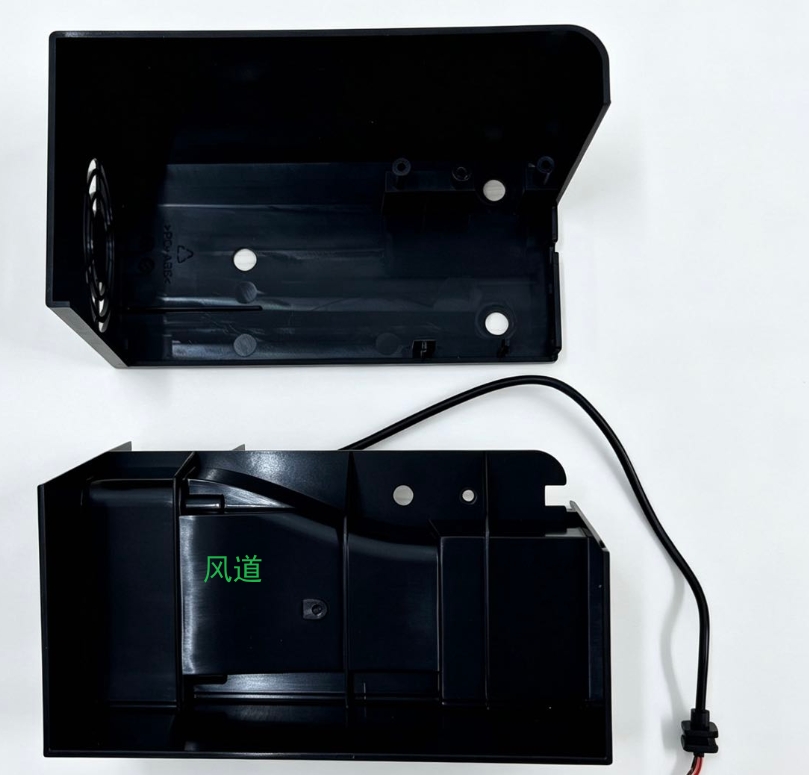

(2) 将风道与壳体分离。

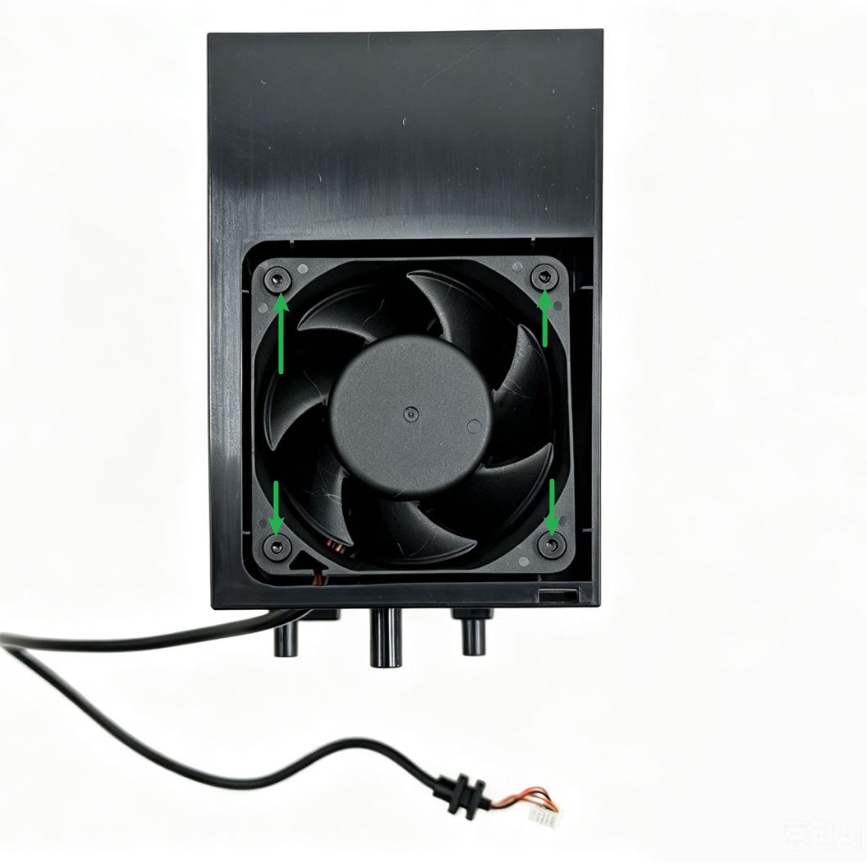

(3) 使用H2.0内六角扳手移除外循环风扇固定螺丝。
螺丝规格
数量
ST3 × 35
4

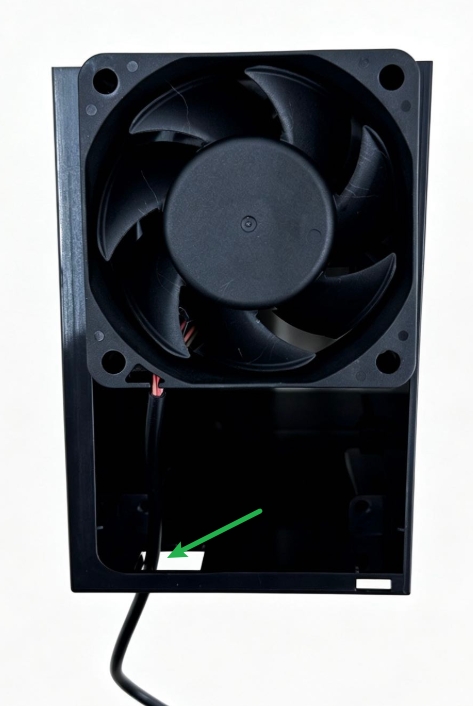

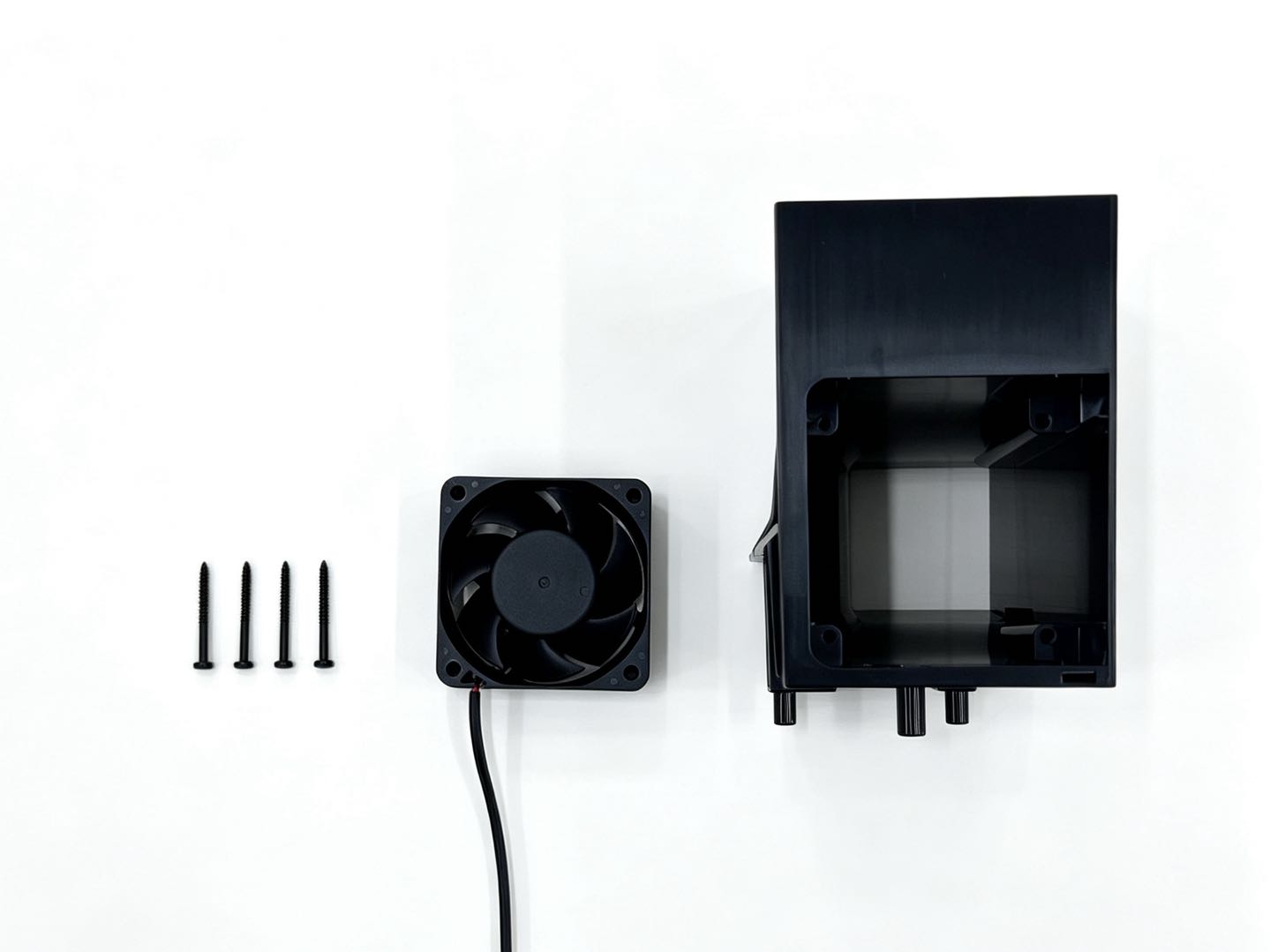

（4）安装新风扇，将风扇线缆从缺口穿过并锁紧螺丝。
螺丝规格
数量
ST3 × 35
4
¶ 四、安装外循环组件

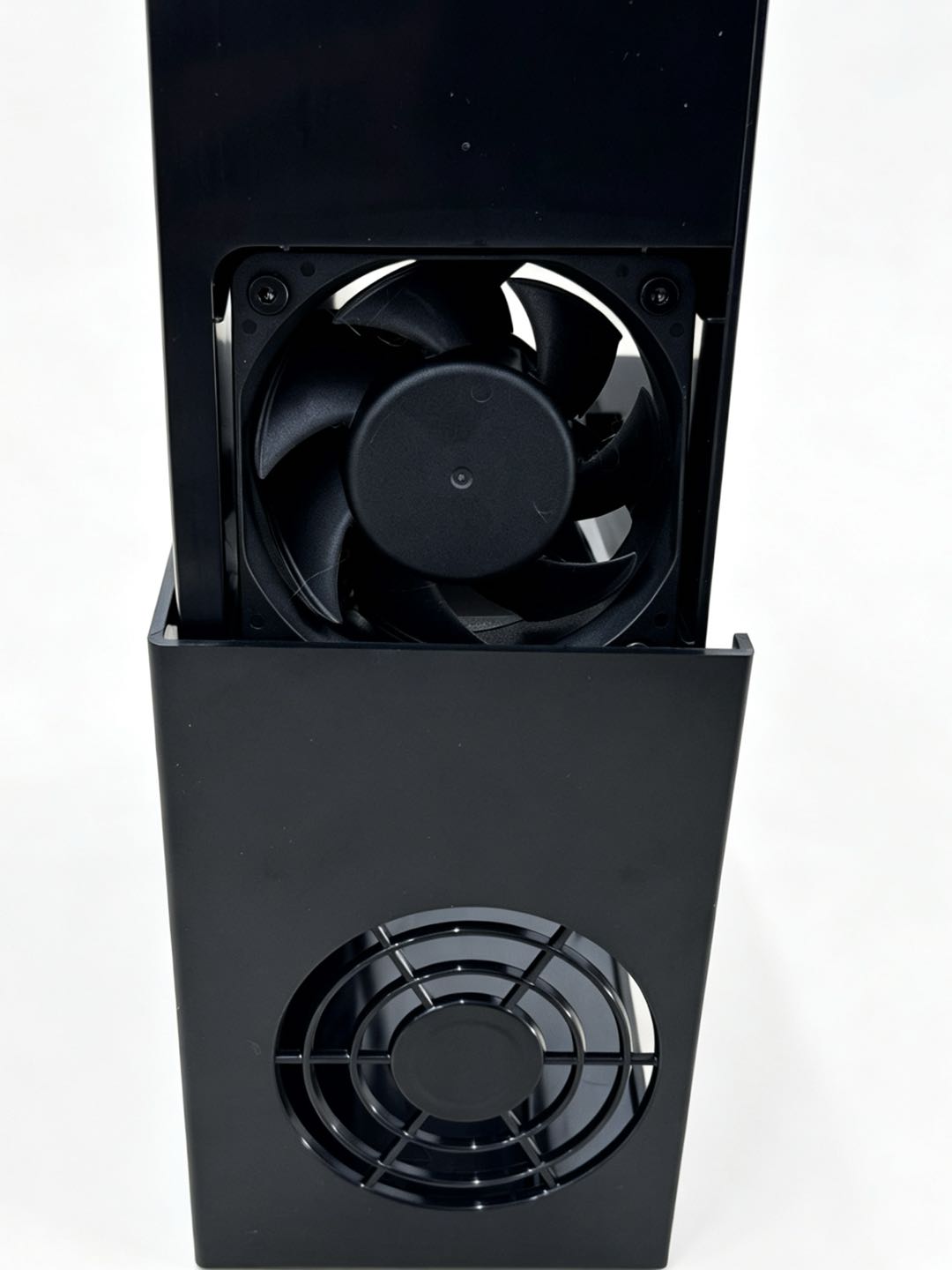

（1）将风道组件对准壳体安装（注意区分方向，风扇与壳体出风口方向一致）。
（2）使用H2.0内六角扳手锁紧风道固定螺丝。
螺丝规格
数量
ST3 × 8
1

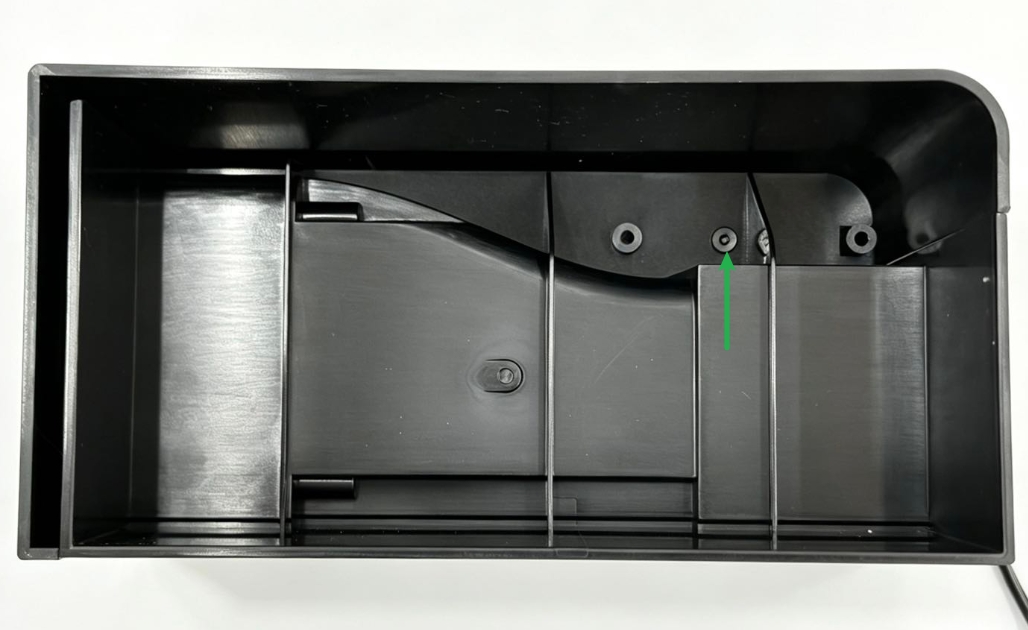

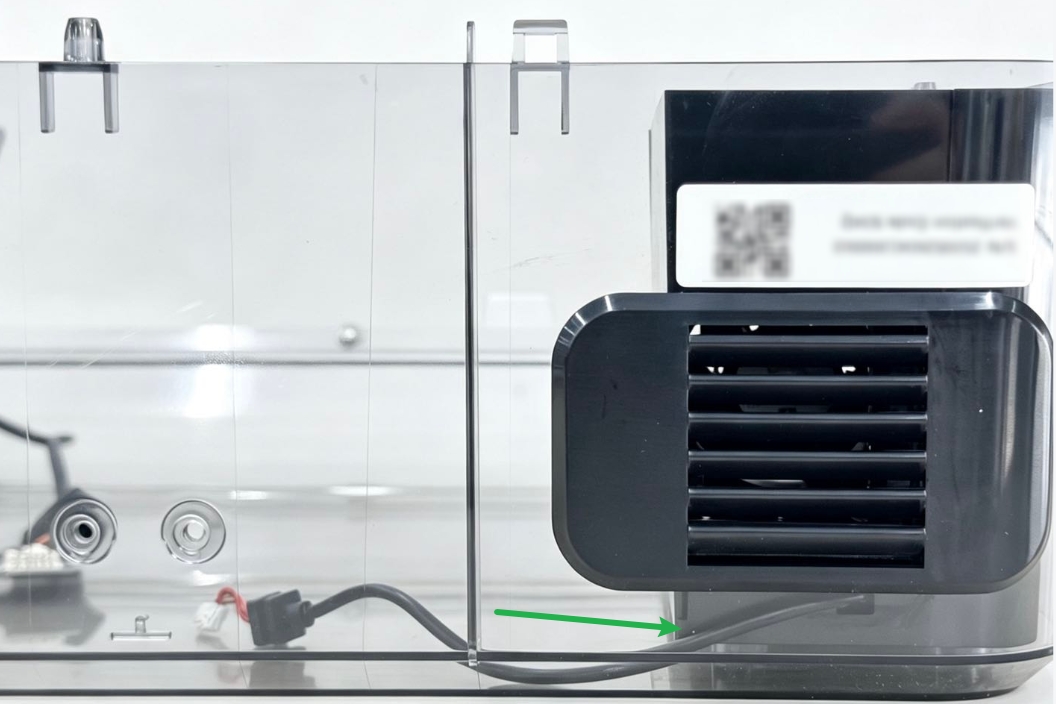

（3）将外循环组件放置在对应位置（注意线缆不要顶住出风口），使用H2.0内六角扳手锁紧外循环组件固定螺丝。
螺丝规格
数量
ST3 × 8
3

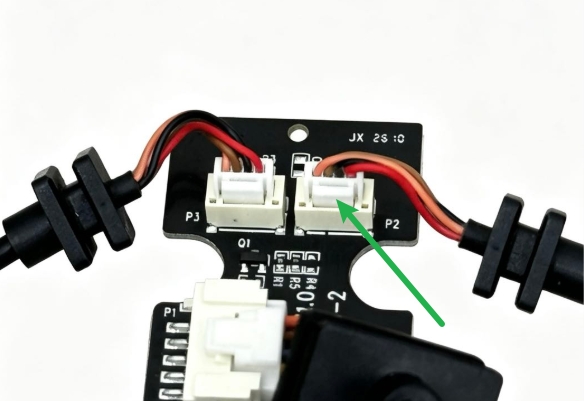

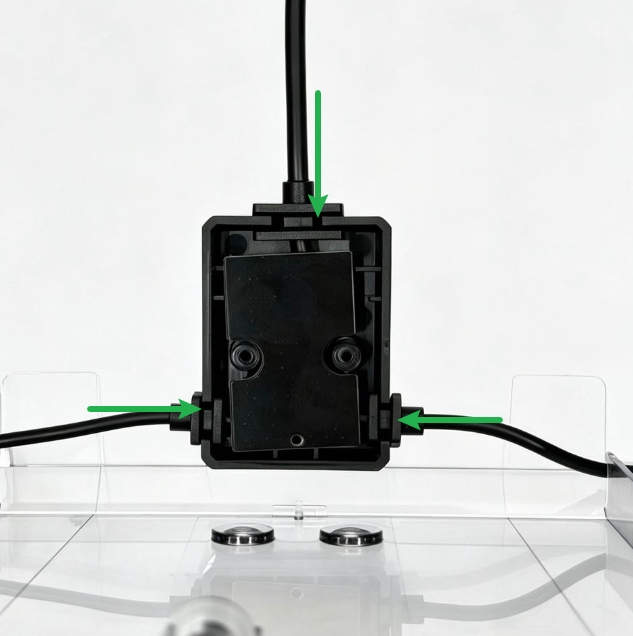

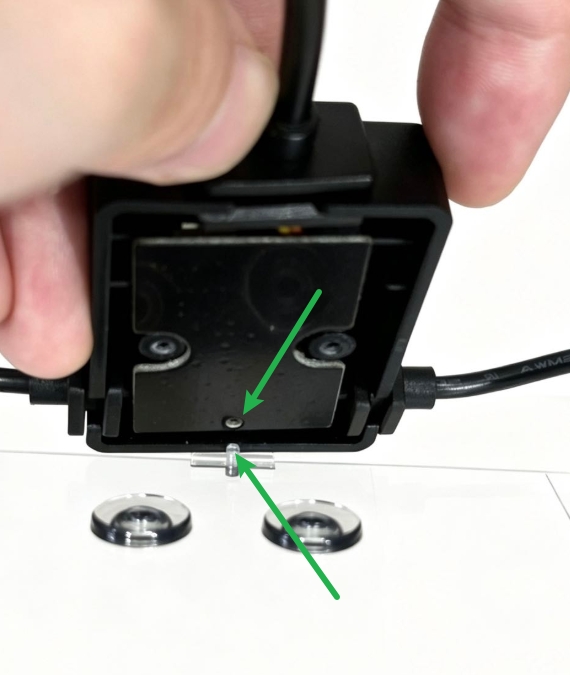

（4）转接板安装与线缆连接，将排线插入到转接板接口，线缆理入卡槽内，上壳体定位销对准转接板缺口。
（5）使用H2.0内六角扳手锁紧转接板固定螺丝
螺丝规格
数量
ST3 × 8
2
¶ 五、安装顶盖
参考顶盖使用手册安装：U1 顶盖使用教程
¶ 结束语
如果您在更换过程中遇到任何问题，请 联系技术支持 ，我们会尽力协助您解决问题。
如果您对本篇 Wiki 有任何建议或反馈，欢迎在评论区留言。您的每一条意见都是我们持续改进文档的重要参考。
