¶ 1. 产品简介
¶ 1.1 顶盖是什么
U1 顶盖是一款专为 U1 设计的加装配件。安装后，U1 可形成相对封闭的打印空间，利用打印过程中热床辐射的热量，为 ABS、ASA 等耗材提供更适合的打印环境。顶盖支持内循环和外循环两种工作模式，分别用于保持腔体温度和加快散热。
¶ 1.2 核心功能
- 高低温腔自动切换：根据耗材类别自动匹配内循环保温模式和外循环散热模式，满足更多打印场景。
- 空气净化：配备三段式空气过滤系统，内循环模式下有助于减少异味、有害气体和颗粒物。
- 降低噪音：封闭设计有助于降低打印机的运行噪音，营造更加安静舒适的使用环境。
¶ 1.3 顶盖构成
顶盖由以下部分组成：
| 组件 | 说明 |
|---|---|
| 外壳与磁吸前门 | 顶盖主体结构，磁吸前门便于取放和开合。 |
| 内循环组件 | 包含内循环风扇与滤芯，用于腔内空气循环与过滤。 |
| 外循环组件 | 排气风扇，无滤芯，用于将腔体热气排出机外。 |
¶ 2. 首次使用
首次使用前，请参阅用户手册，完成顶盖的组装。
¶ 2.1 准备工作
连接顶盖前，请先将固件和软件升级到相应版本：
- 固件：V1.5.2 及以上
- Snapmaker Orca：V2.3.5 及以上
- Snapmaker App：V2.3.5 及以上
¶ 2.2 完成指引

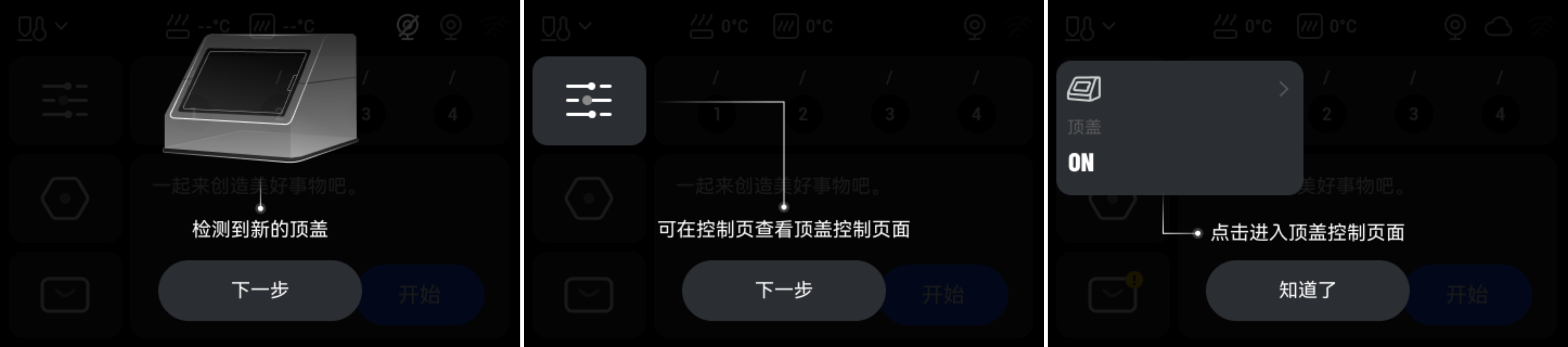

顶盖成功接入后，设备控制页将出现顶盖控件卡片。若未出现，请检查顶盖连接线是否插紧。
首次连接顶盖时，屏幕会弹出操作指引弹窗，请按照提示完成向导。
该指引仅在首次接入时弹出，后续不再重复提示。
¶ 2.3 执行校准

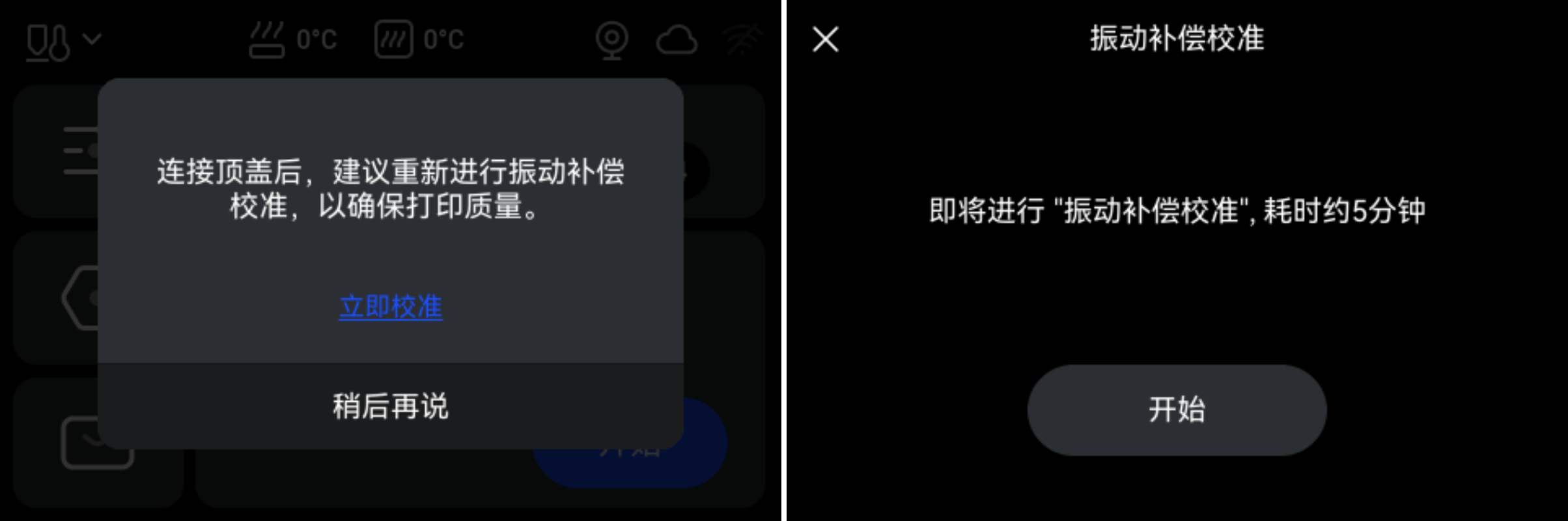

由于连接顶盖后改变了 U1 的机械共振频率，因此需要重新执行振动补偿校准以保障打印质量。
¶ 3. 工作原理

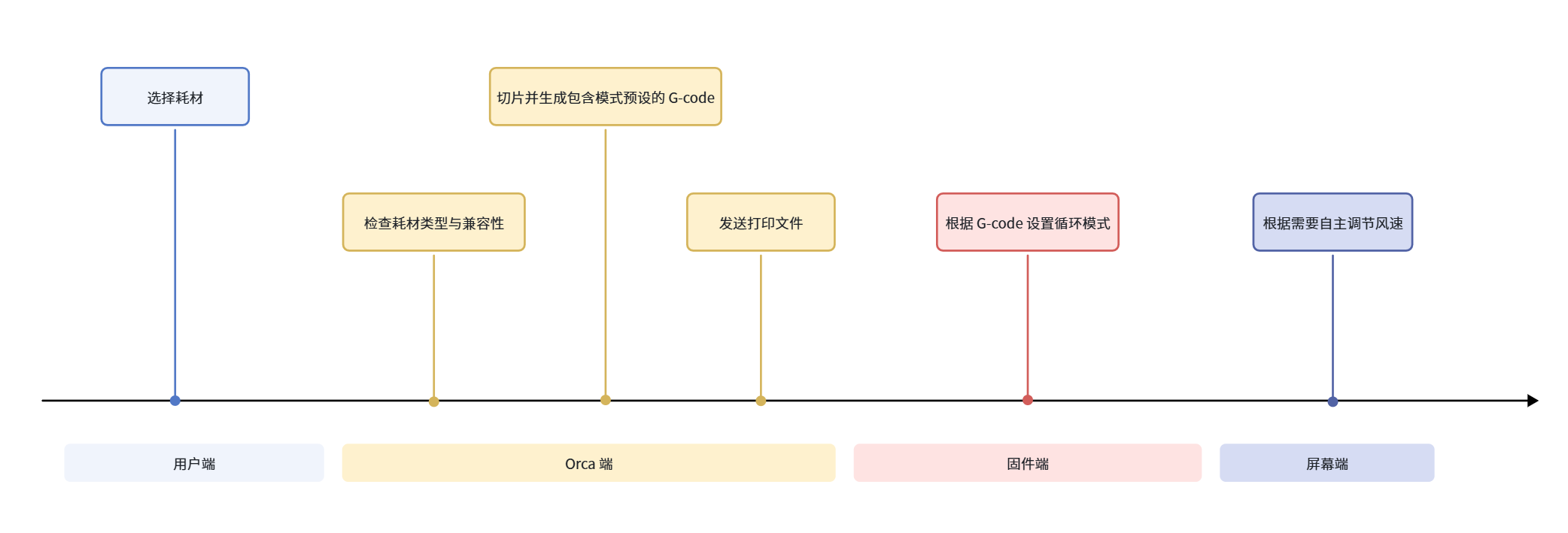

¶ 3.1 工作流程图
- 在 Snapmaker Orca 中选择你要使用的耗材类型。
- 软件会根据耗材类型自动判定腔体模式，并将对应循环模式写入 G-code。
- 将 G-code 发送到 U1 打印机，固件将自动执行相应指令。
你不需要手动设定模式——只要在切片时选对耗材，系统会自动完成模式匹配与风扇策略规划。
¶ 3.2 两种循环模式
顶盖提供内循环模式和外循环模式，切片软件会根据所用耗材的腔体温度需求选择相应模式。
¶ 内循环模式：保持腔体温度
- 工作原理：内循环风扇驱动腔内空气经由滤芯循环流动，过滤异味与颗粒物的同时，减少热量外排，维持腔体高温环境。
- 使用场景： 打印需要温暖且稳定腔体环境的耗材，例如 ABS、ASA、PC、PA 和 PEBA。
¶ 外循环模式：加快腔体散热
- 工作原理：排气风扇吸入外部空气，并将腔体内的热空气排出，从而加快腔体散热，避免温度过高导致的堵头或拉丝等问题。
- 使用场景： 打印无需高温腔体环境的耗材，例如 PLA、TPU 和 PVA。
¶ 3.3 耗材适用说明
顶盖的工作模式由所选耗材类型决定。由于不同耗材对腔体温度的需求不同，切片软件会自动规划并写入对应的循环模式。
¶ 耗材与模式速查表
进行多色或多材料打印时，建议优先使用适用相同循环模式的耗材，以减少不同耗材之间的温度需求冲突。
| 适用模式 | 典型耗材 | 核心特征 |
|---|---|---|
| 内循环模式 | PEBA、ASA、ABS、PC、PA、PETG | 需要相对温暖且稳定的腔体环境 |
| 外循环模式 | PLA、TPU、PVA、PLA 支撑 | 对高腔体温度较敏感，需要及时排出热量 |
¶ 耗材混用规则
当一次打印使用多种耗材时，切片软件会综合各耗材的腔体温度需求，确定最终的循环模式。
| 耗材组合 | 处理方式 | 举例 |
|---|---|---|
| 均适用内循环 | 正常切片，沿用内循环模式 | ABS + ASA |
| 均适用外循环 | 正常切片，沿用外循环模式 | PLA + TPU |
| 分别适用不同模式 | 通常禁止切片；部分组合以对腔体温度更敏感的耗材优先 | PETG + PLA |
- 如果所有耗材适用同一种模式，则直接沿用该模式；
- 如果混合耗材存在模式冲突，通常禁止切片。但是对于 PETG 等特殊组合，切片软件会根据耗材对腔体温度的敏感性确定最终模式。例如， PETG + PLA 混合打印时，由于 PLA 对高温腔体更敏感，软件会优先满足 PLA 的温度需求，采用外循环模式。
¶ 4. 操作指南
¶ 4.1 控制入口

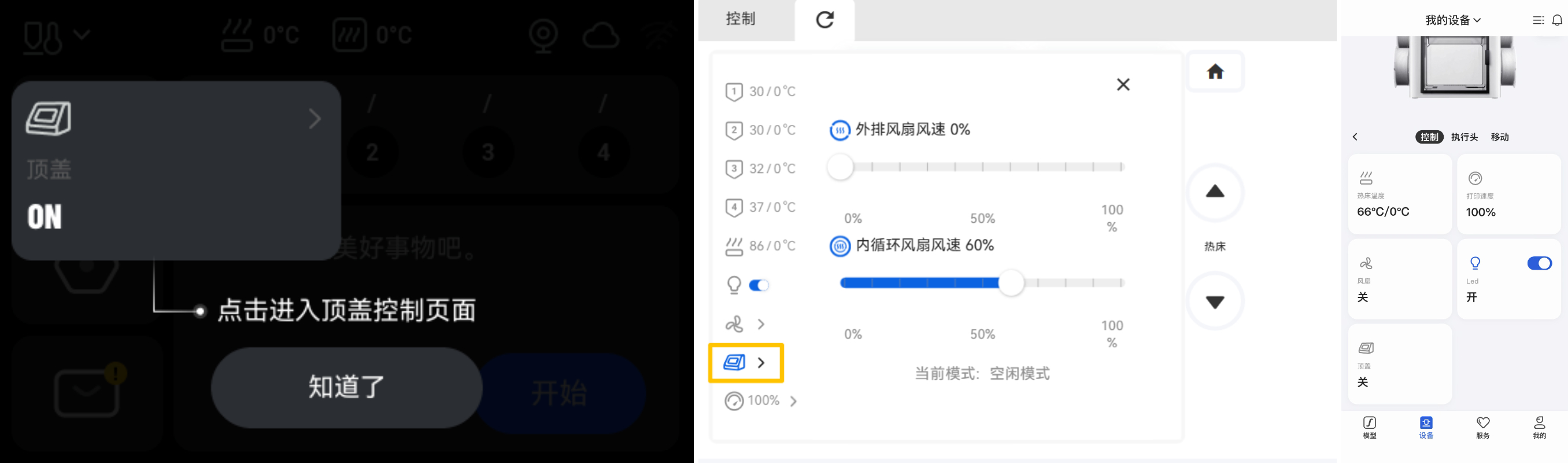

顶盖的工作模式由打印配置确定，无法手动切换。开始打印后，你可以在 U1 屏幕端 / Snapmaker Orca / Snapmaker App 的顶盖控制页面中，根据实际打印情况调整风扇转速。
调整风扇转速不会改变当前打印任务所使用的循环模式。
¶ 4.2 调节风扇
不同工作模式下，两个风扇的调节范围存在差异。为保证过滤效果和打印质量，部分风扇的转速会受到限制。
¶ 内循环模式
- 内循环风扇：可调节转速，最低可调至 10%。降低预设转速时，系统会提示这可能影响过滤效果。
- 排气风扇：不可调节。内循环模式下，为维持腔体温度，排气风扇无法开启。
¶ 外循环模式
- 排气风扇：可调节转速，但无法关闭。降低预设转速时，系统会提示这可能影响打印质量。
- 内循环风扇：可自由调节转速。
¶ 5. 常见问题
Q1. 为什么我在 U1 屏幕上找不到内循环/外循环切换开关？
Q2. 顶盖会根据耗材自动切换模式吗？
Q3. 内循环风扇和排气风扇可以同时运行吗？
① 待机状态：可以同时运行。两个风扇均可独立控制，自由调节。
② 内循环模式：无法同时运行。此时排气风扇会自动关闭，以实现保温效果。
③ 外循环模式：可以同时运行。排气风扇可以调节但不可关闭，内循环风扇也可以按需开启。
Q4. 顶盖风扇设置会写入 G-code 吗？
Q5. 打印过程中在 U1 屏幕上修改风扇速度，会永久保存吗？
Q6. 可以为每种耗材保存不同的顶盖风扇转速吗？
注：外循环模式具备过热保护机制。打印过程中，如果检测到腔温过高，顶盖会自动提高排气风扇转速以加快散热，从而降低因耗材高温软化导致的喷嘴堵塞风险。因此，即使手动降低了风扇转速，若触发过热保护，风扇转速仍有可能自动提高。
Q7. 使用 PLA 打印时，顶盖风扇会自动启动吗？还是需要手动开启以避免腔体温度过高导致堵头？
Q8. 滤芯什么时候更换？
你也可以在设置 > 设备维护 > 运行统计中，查看滤芯使用情况，辅助判断更换时机。
Q9. 为什么打印高温耗材时会启用外排风扇 / 打印耐热性较低的耗材时会启用内循环风扇？
该问题可能是由 Snapmaker Orca 配置文件异常导致的。请将软件更新至最新版本。如果您已经在使用最新版本的 Snapmaker Orca，请安装软件内推送的热更新。
