¶ 步骤

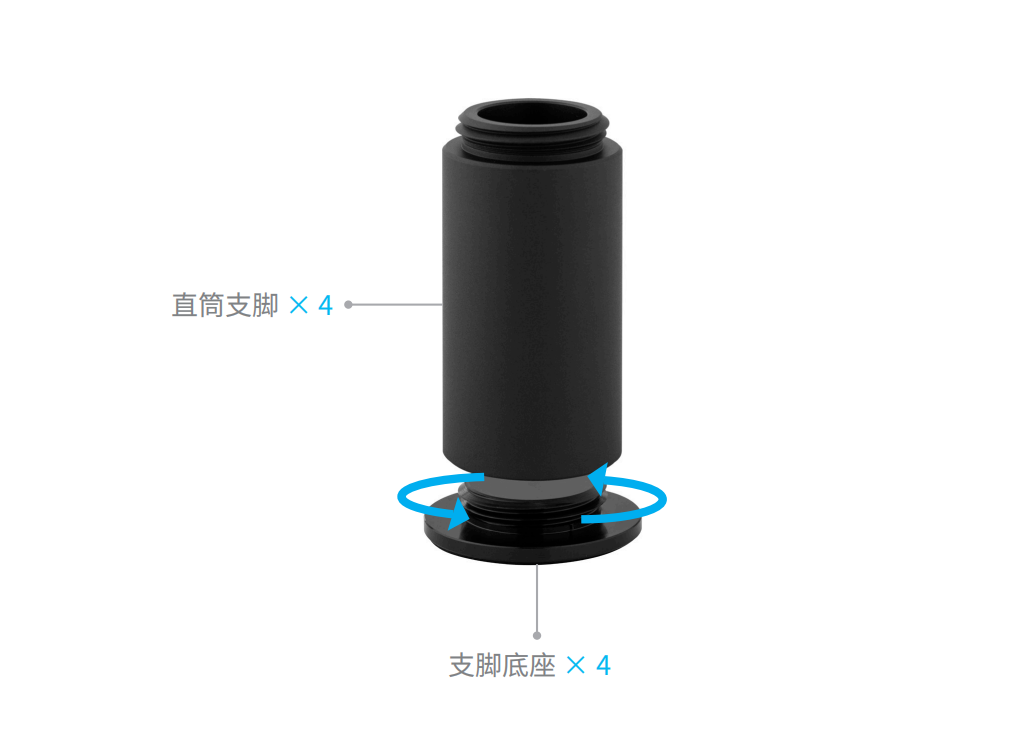

- 将支脚底座固定至直筒支脚。

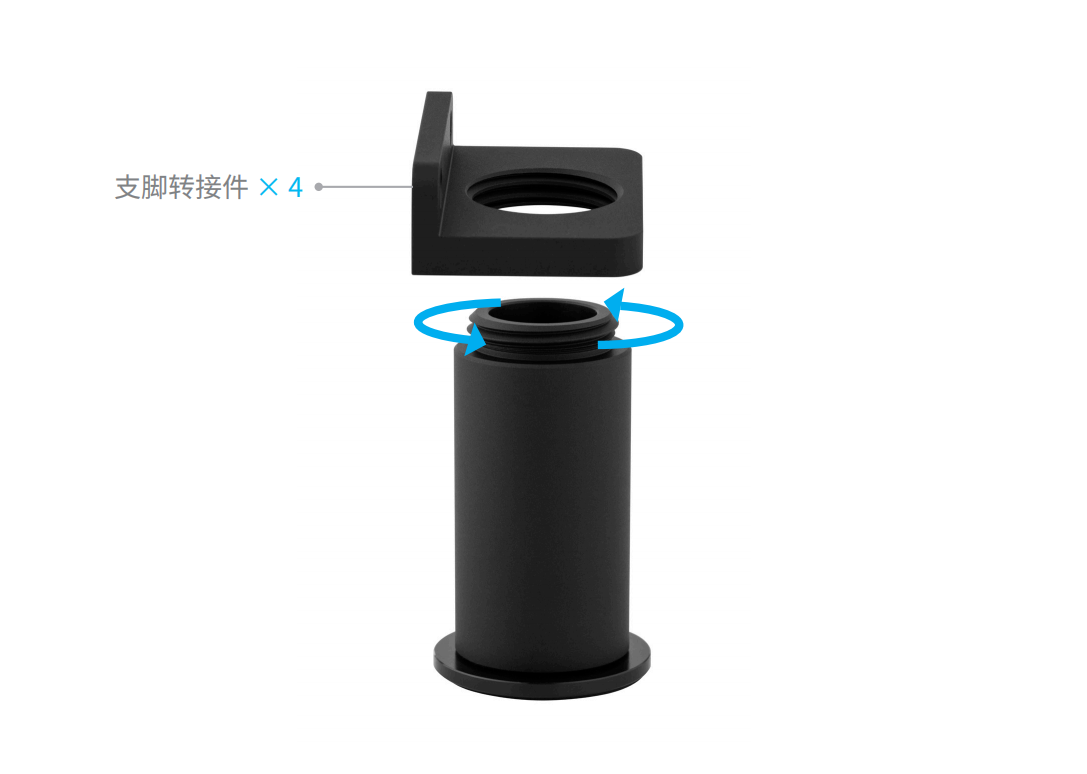

- 将直筒支脚固定至支脚转接件。

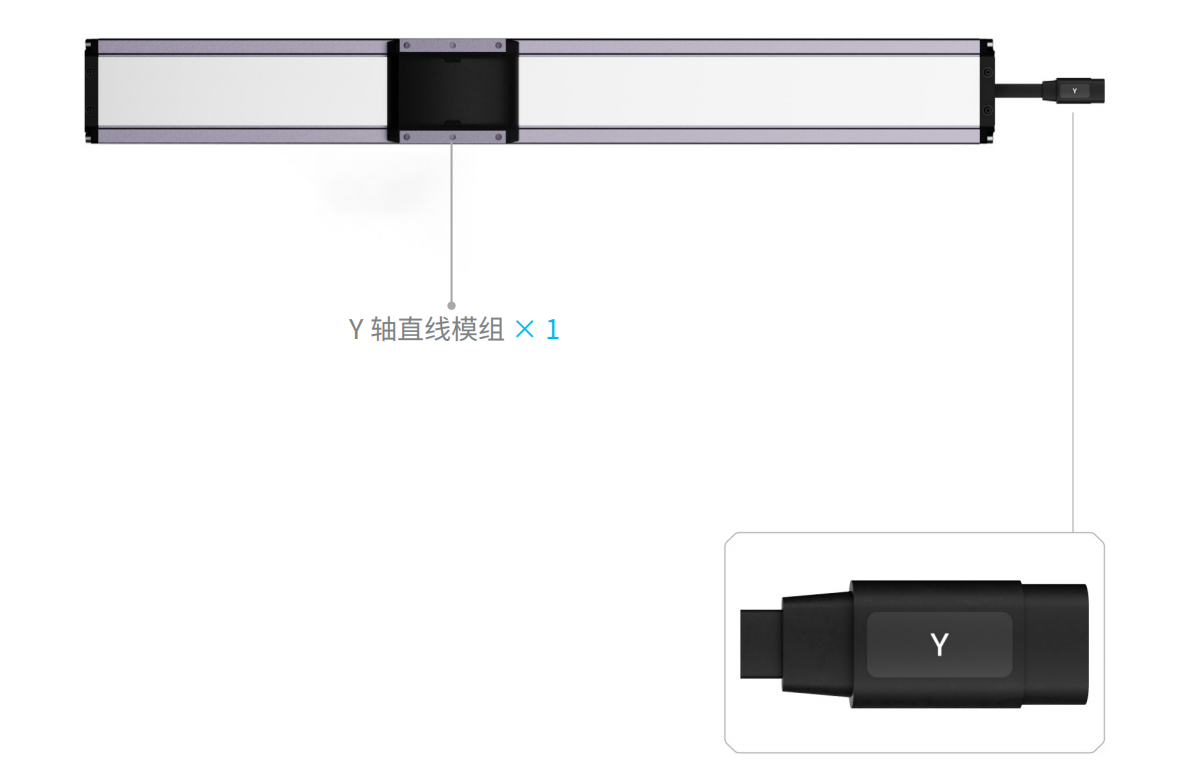

- 选取接线口处有 “Y” 标识的一根直线模组，它将用作左侧的 Y 轴。
务必谨慎，避免被钢带锋利的边缘划伤。
切勿按压钢带。

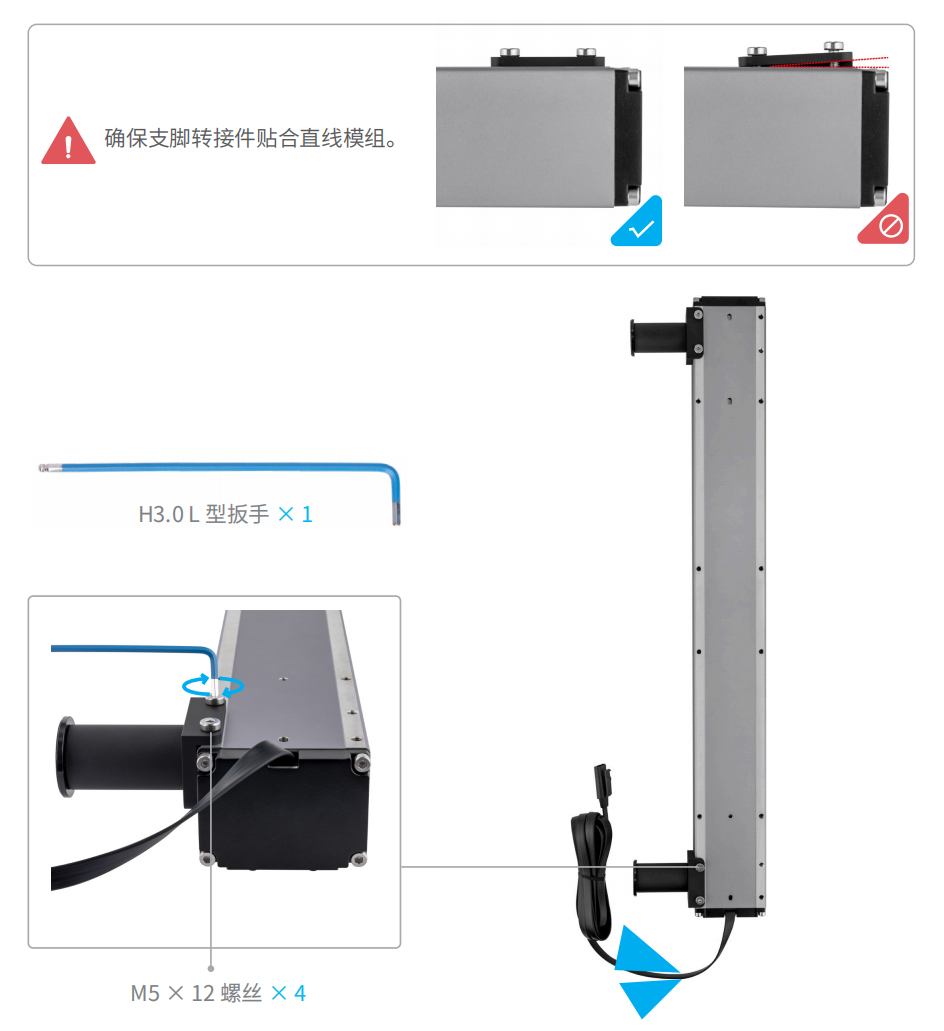

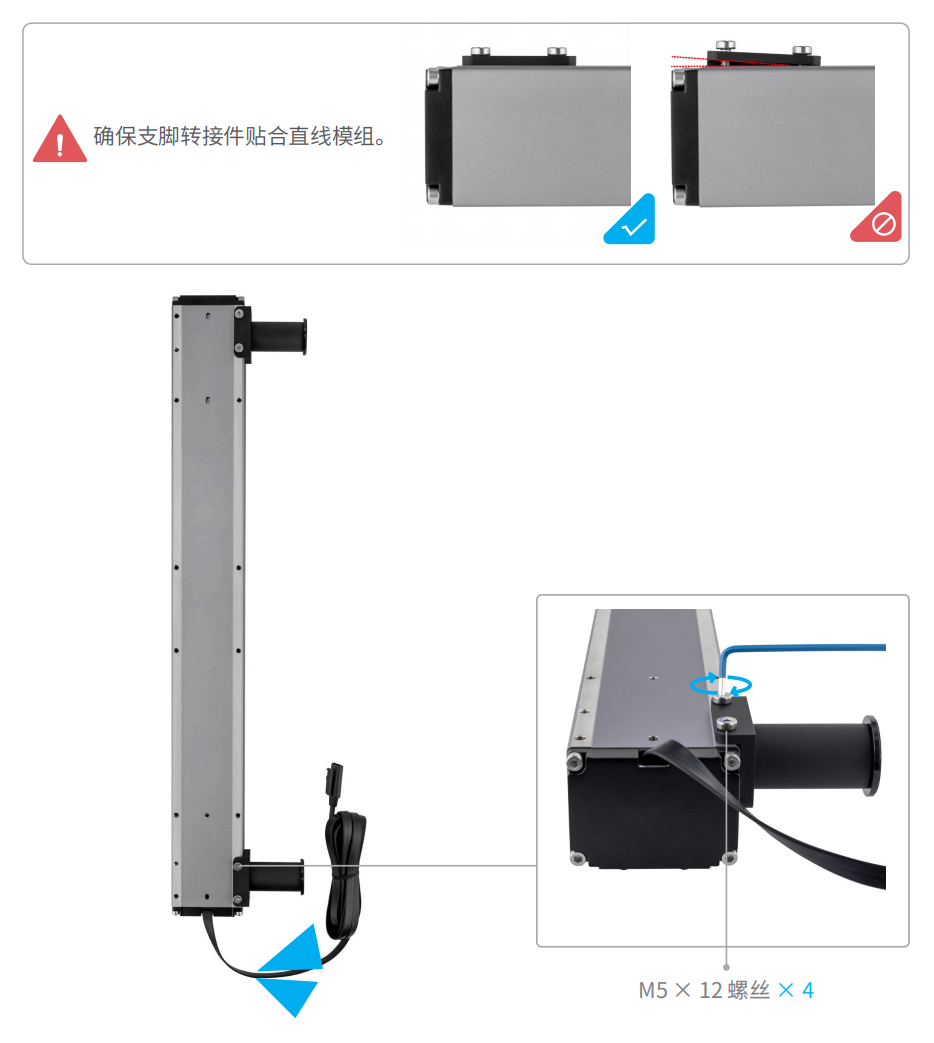

- 将两个支脚组件固定至左侧 Y 轴。
- 另一根接线口处有 “Y” 标识的直线模组将作为右侧的 Y 轴。
务必谨慎，避免被钢带锋利的边缘划伤。
切勿按压钢带。
- 将两个支脚组件固定至右侧 Y 轴。

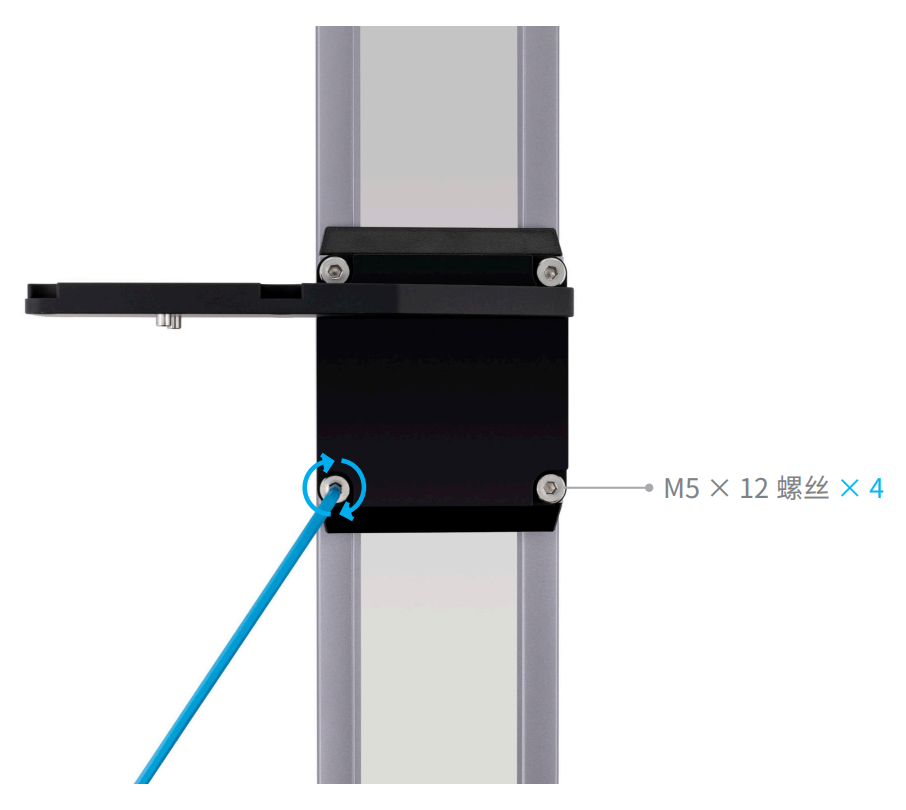

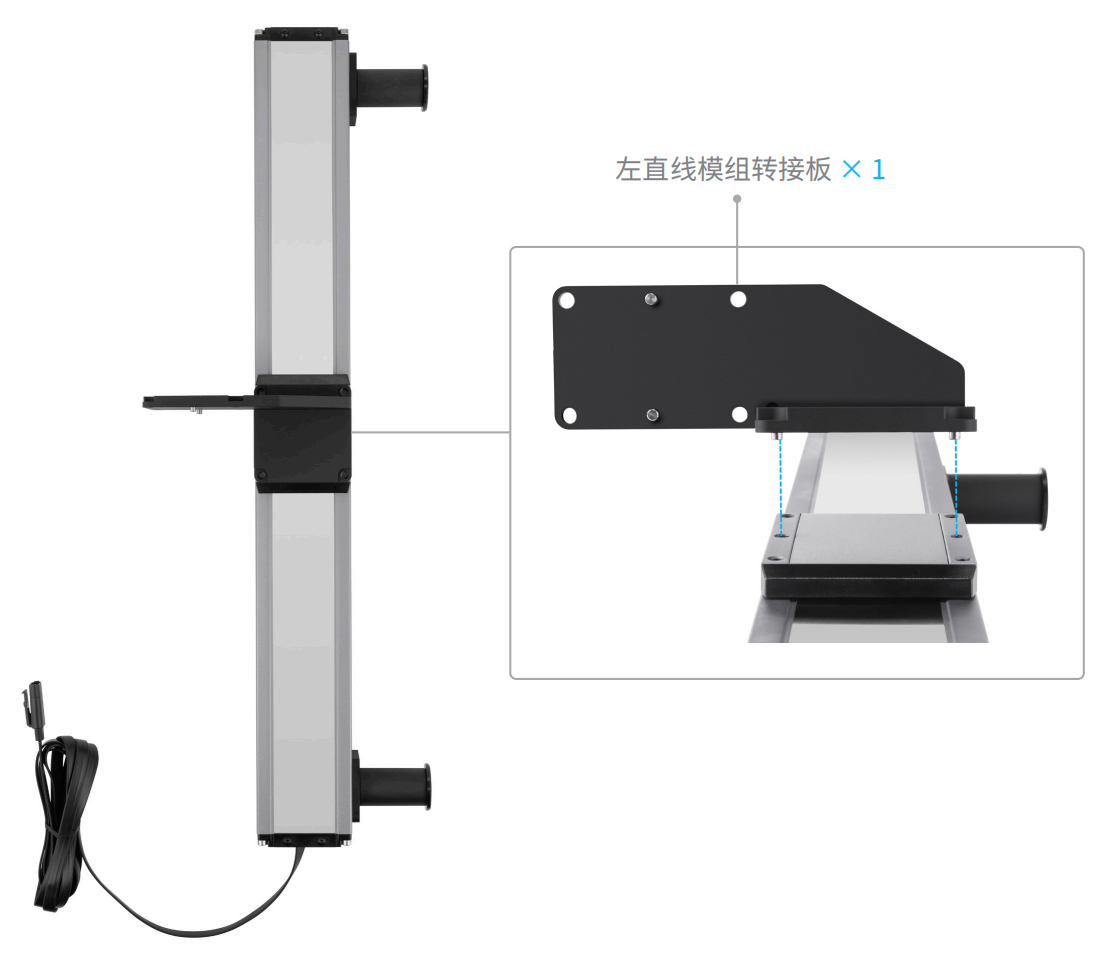

- 将左直线模组转接板上的销钉对准插入左侧 Y 轴滑车的销钉孔中。

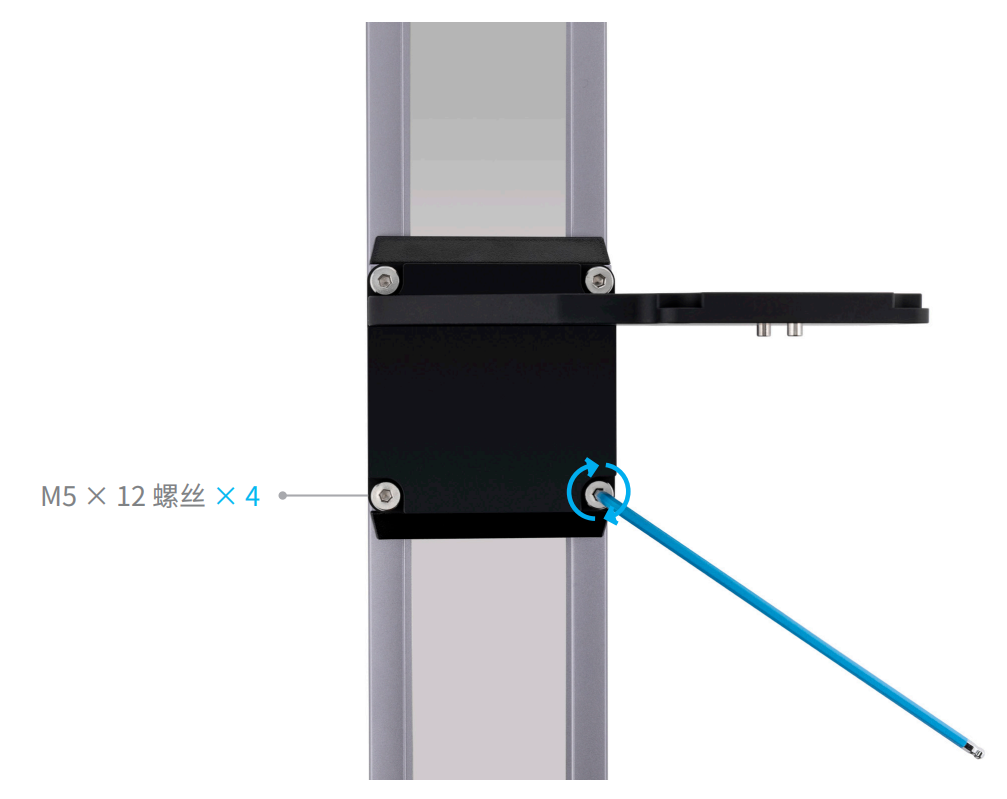

- 将左直线模组转接板固定至左侧的 Y 轴。

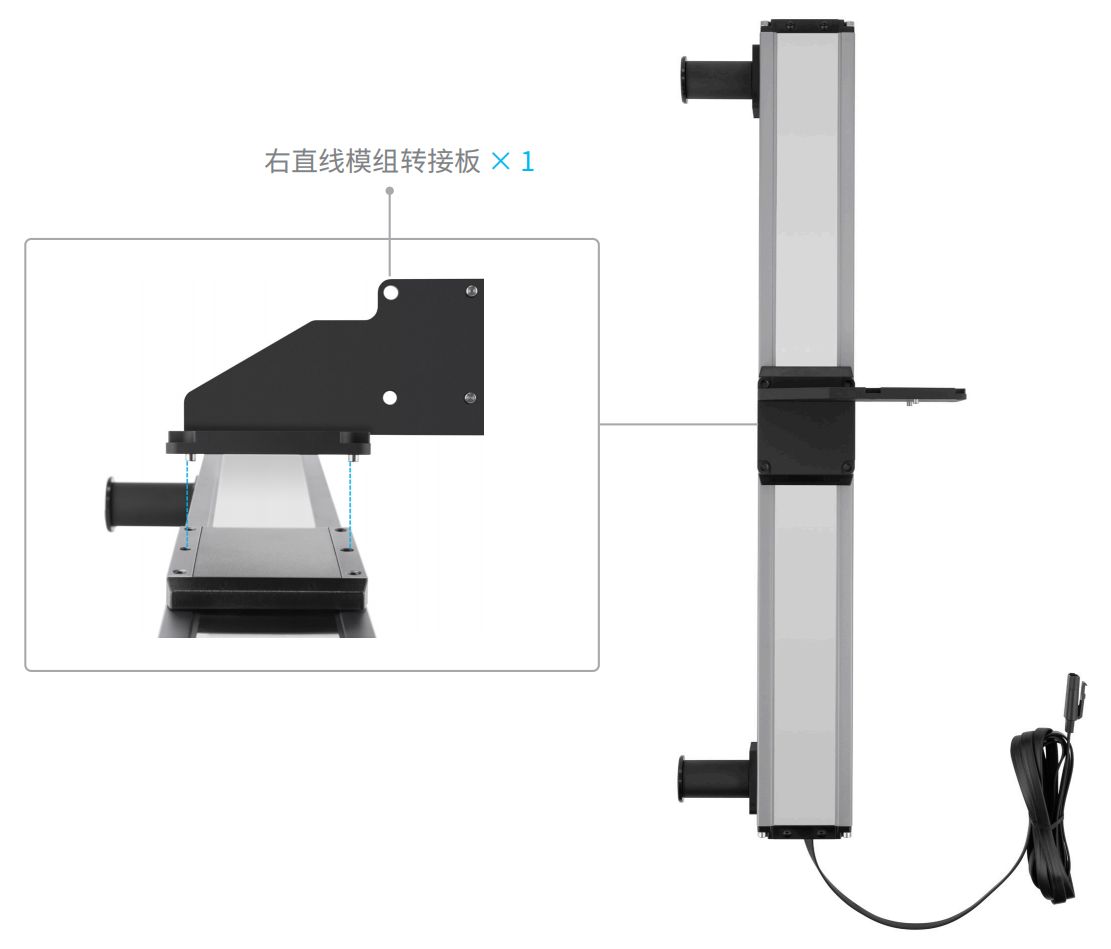

- 将右直线模组转接板上的销钉对准插入右侧 Y 轴滑车的销钉孔中。
- 将右直线模组转接板固定至右侧的 Y 轴。

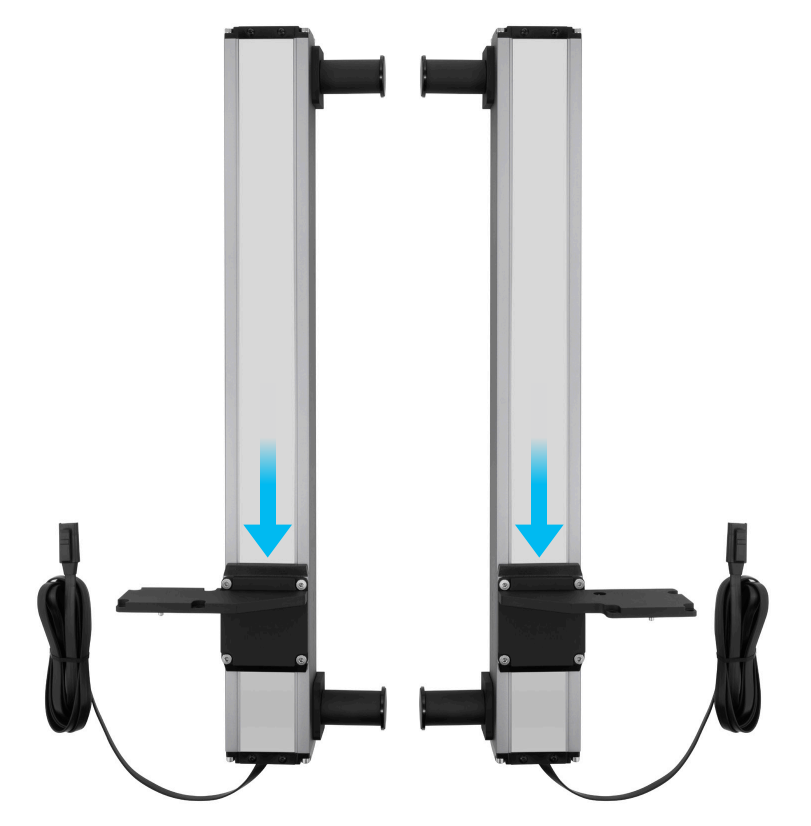

- 将直线模组转接板移动至其所能到达的最底端。
务必谨慎，避免被钢带锋利的边缘划伤。
切勿按压钢带。
- 接线口处有 “X” 标识的直线模组将作为 X 轴。将左直线模组转接板上的销钉对准插入 X 轴的销钉孔中。
务必谨慎，避免被钢带锋利的边缘划伤。
切勿按压钢带。

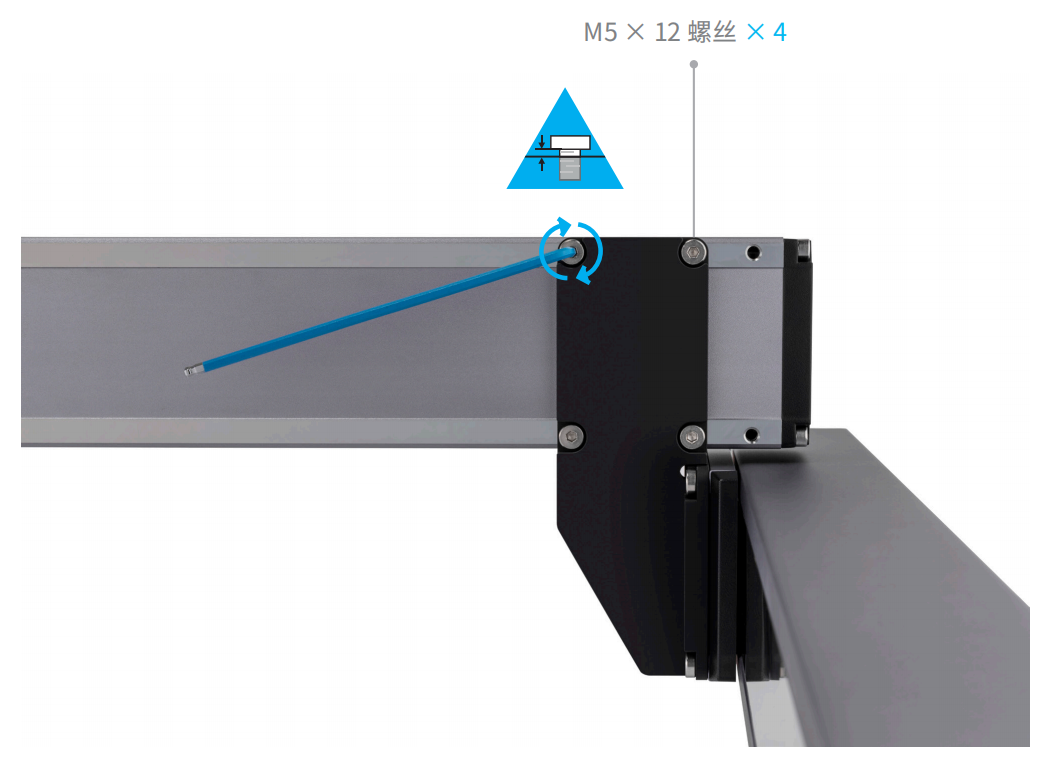

- 将 X 轴固定至左直线模组转接板。该步骤安装的螺丝，须在步骤 17 才可彻底锁紧。

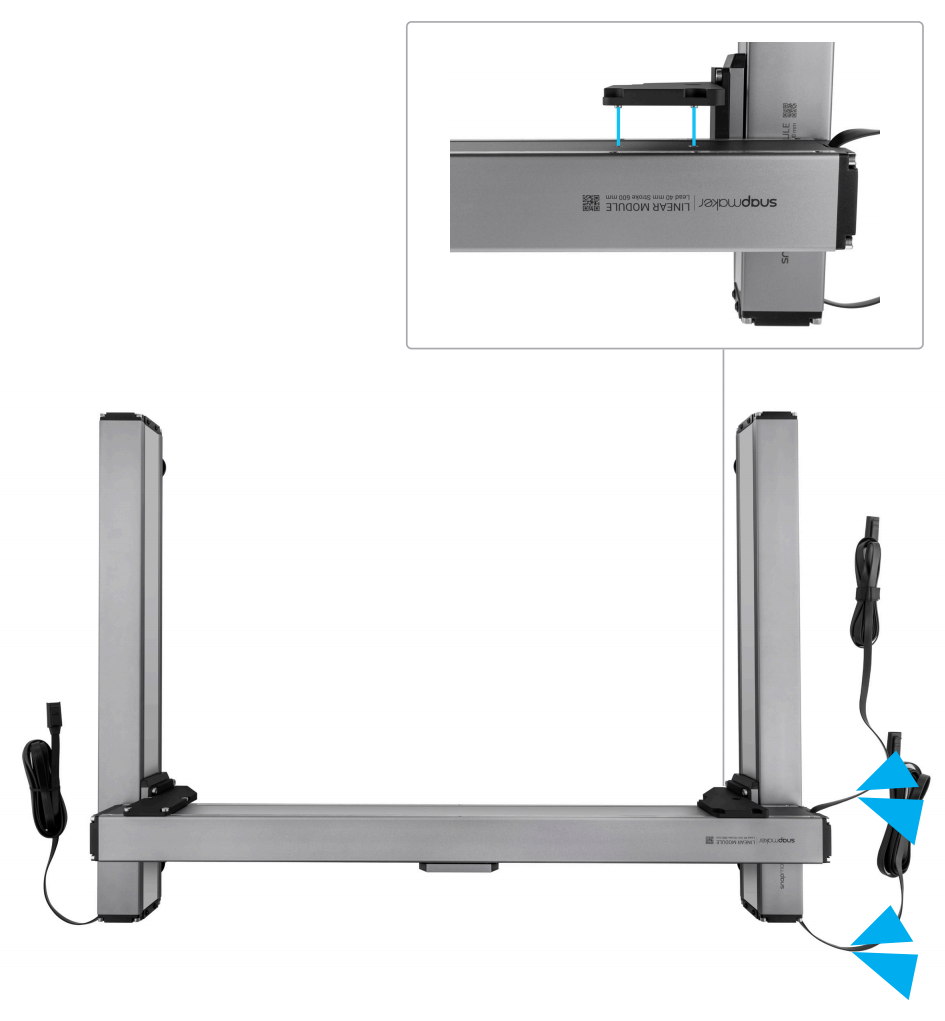

- 将右直线模组转接板上的销钉对准插入 X 轴的销钉孔中。

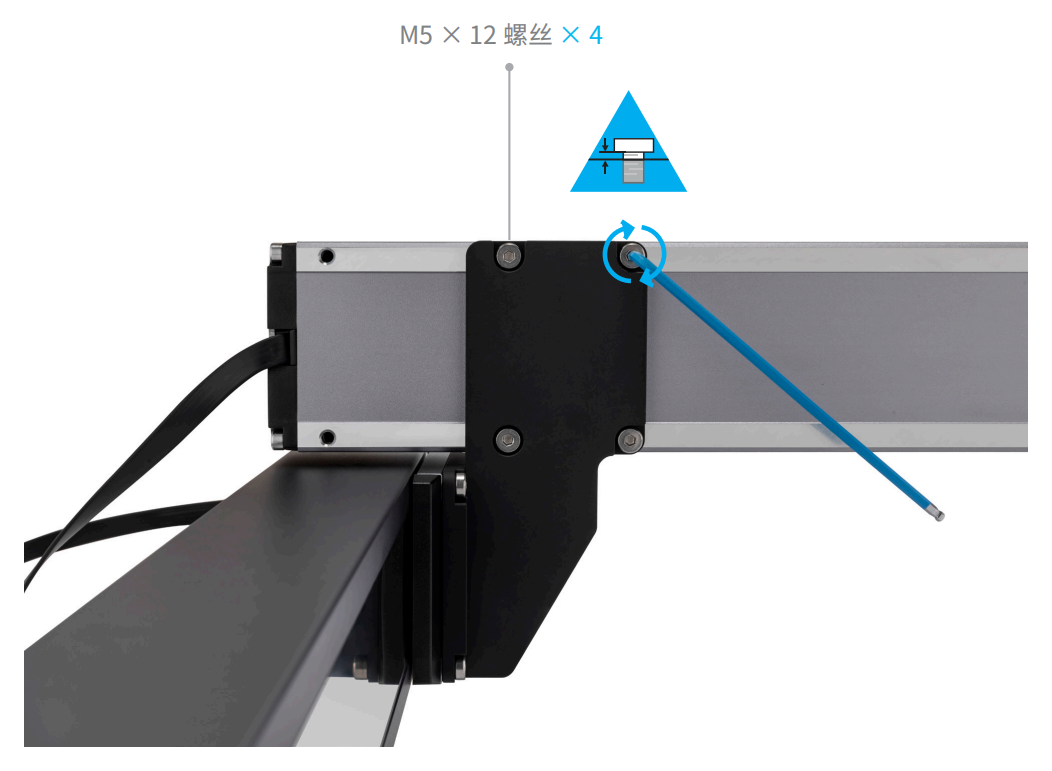

- 将 X 轴固定至右直线模组转接板。该步骤安装的螺丝，须在步骤 17 才可彻底锁紧。

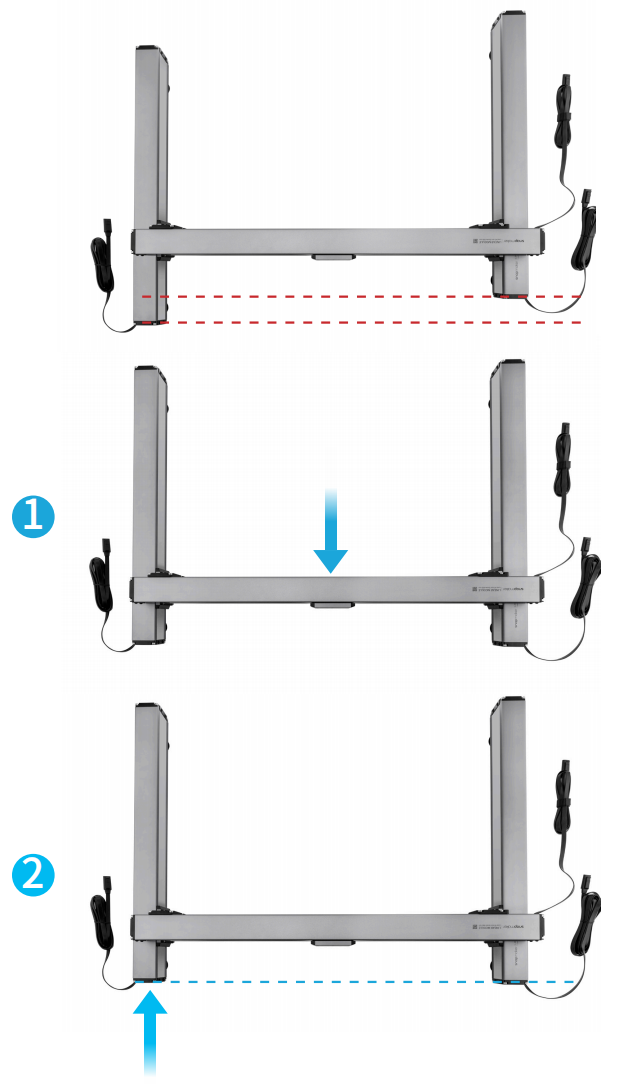

- 将 X 轴移动至其所能到达的最底端，调整 Y 轴位置，确保 Y 轴相互平齐。

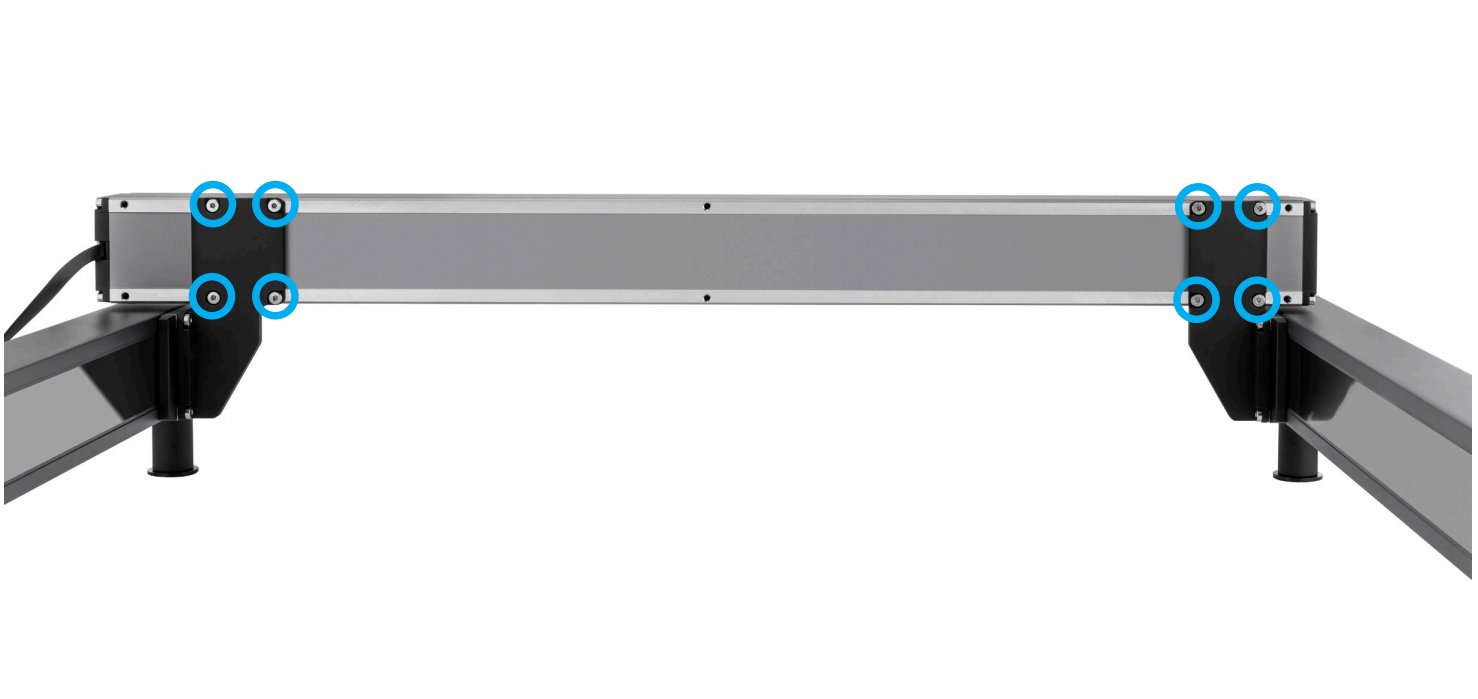

- 锁紧直线模组转接板上的螺丝。

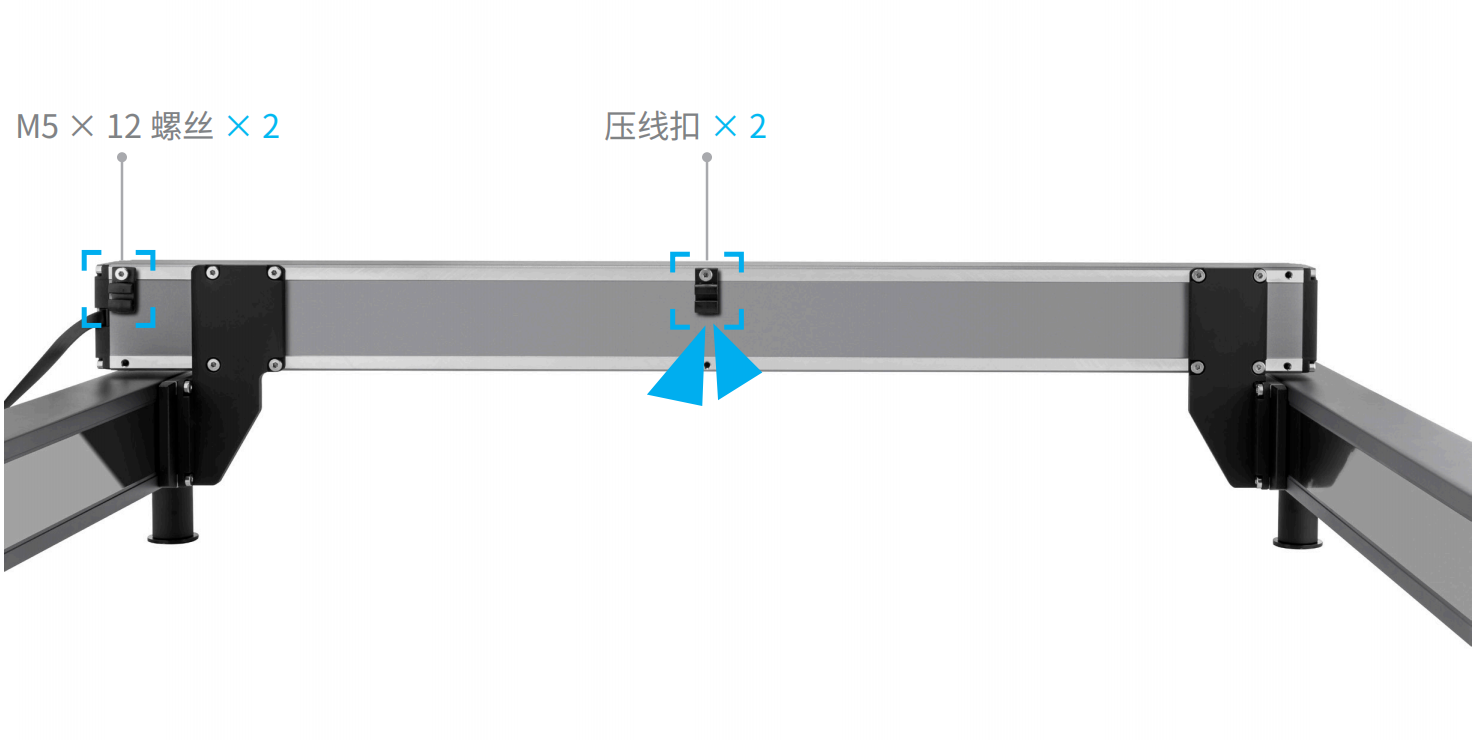

- 将压线扣固定至 X 轴。

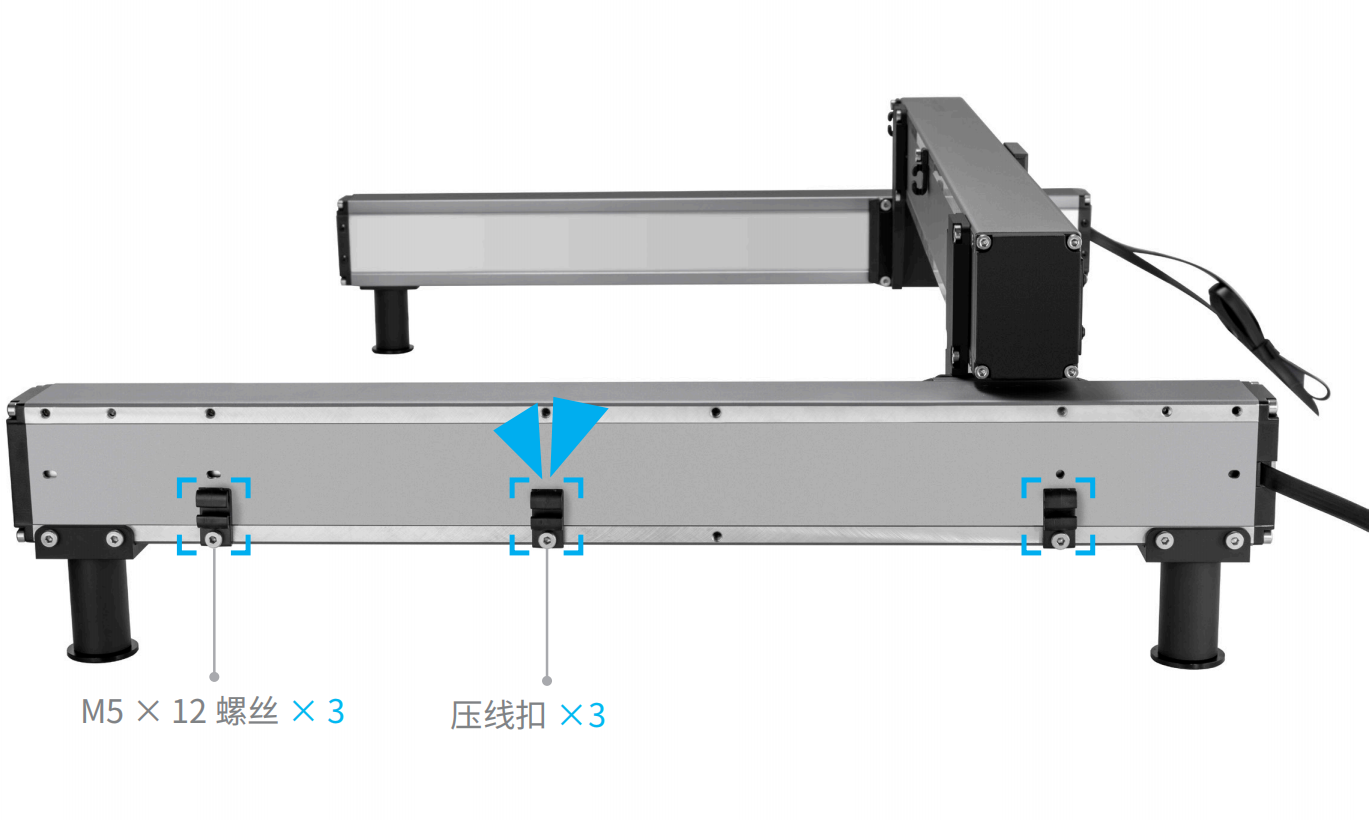

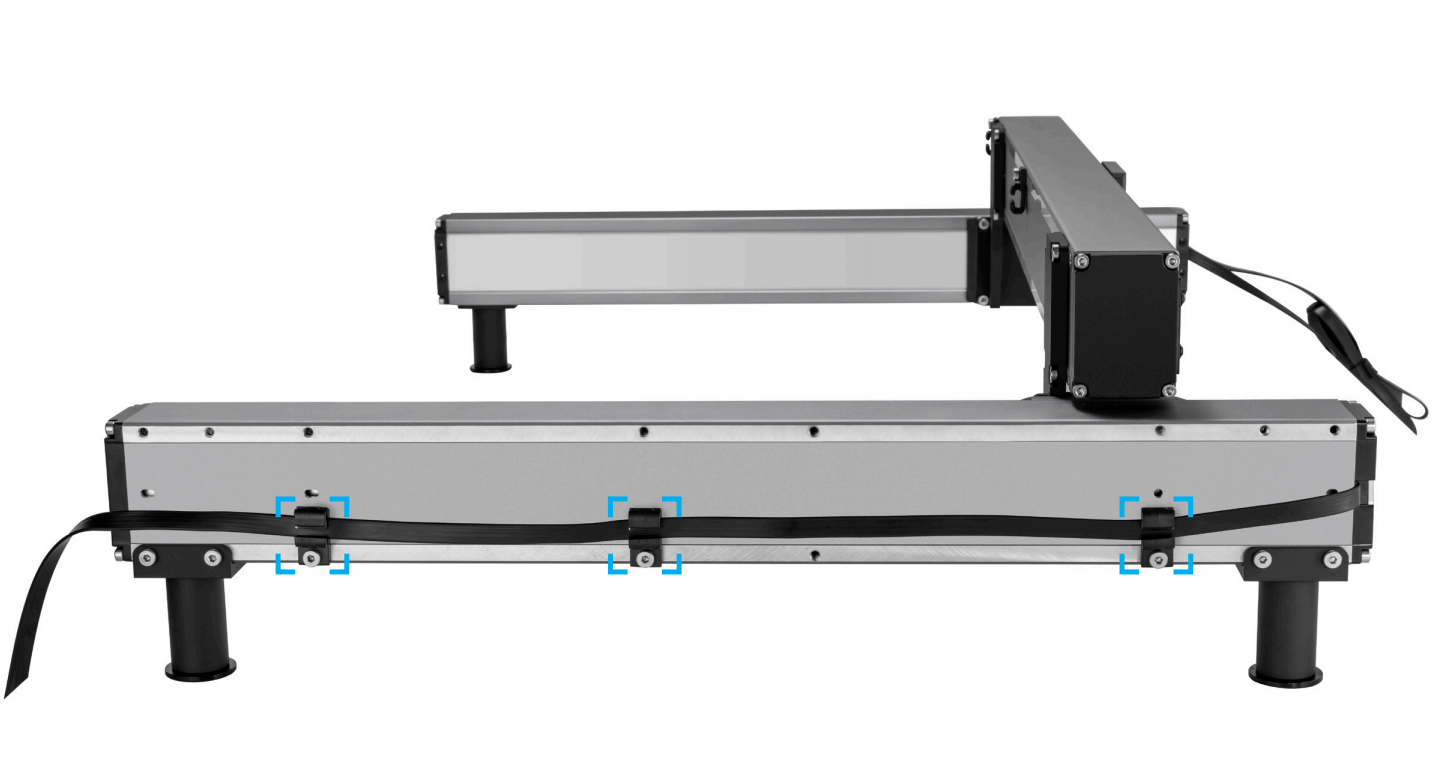

- 将压线扣固定至左侧的 Y 轴。
- 将左侧 Y 轴的线固定至左侧 Y 轴的压线扣上。

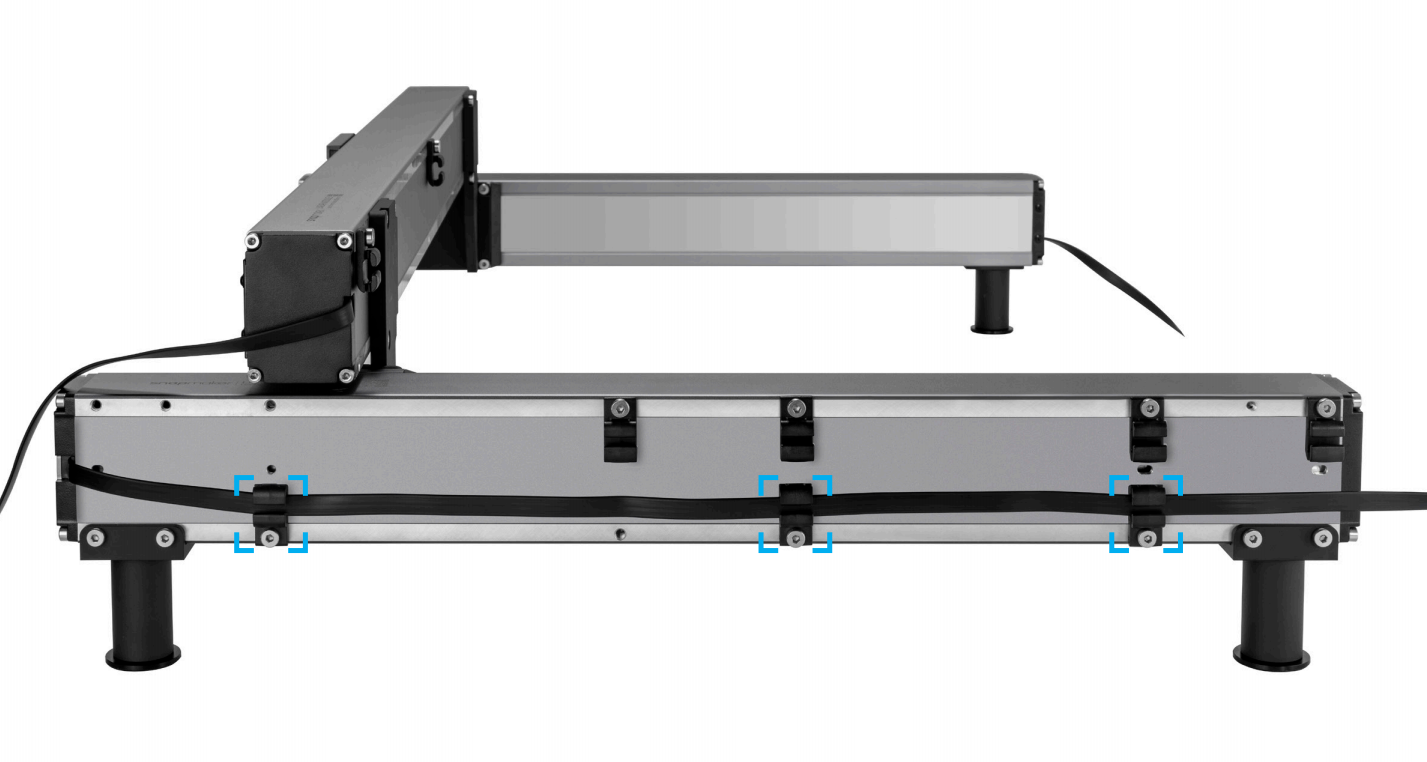

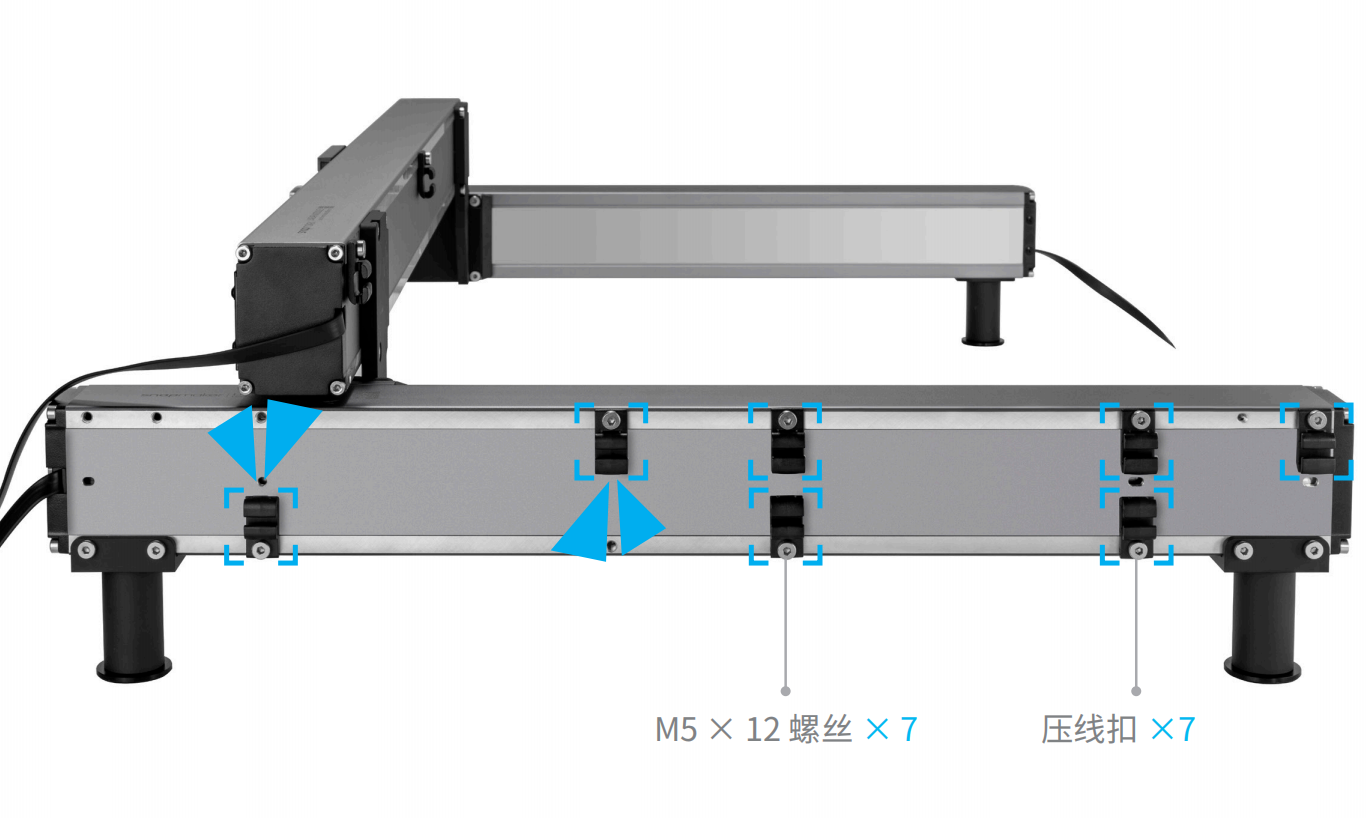

- 将压线扣固定至右侧的 Y 轴。

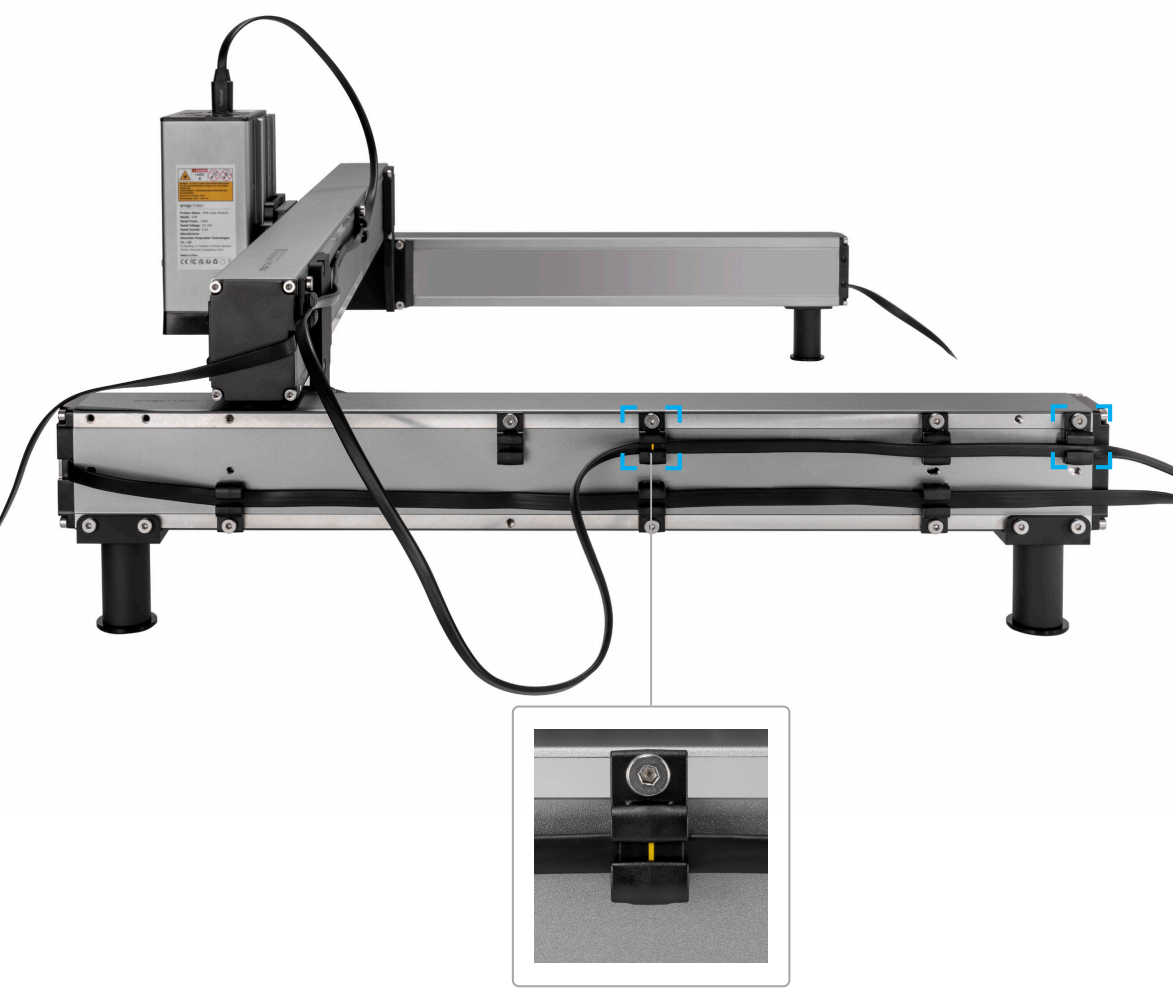

- 将右侧 Y 轴的线固定至右侧 Y 轴的压线扣上。

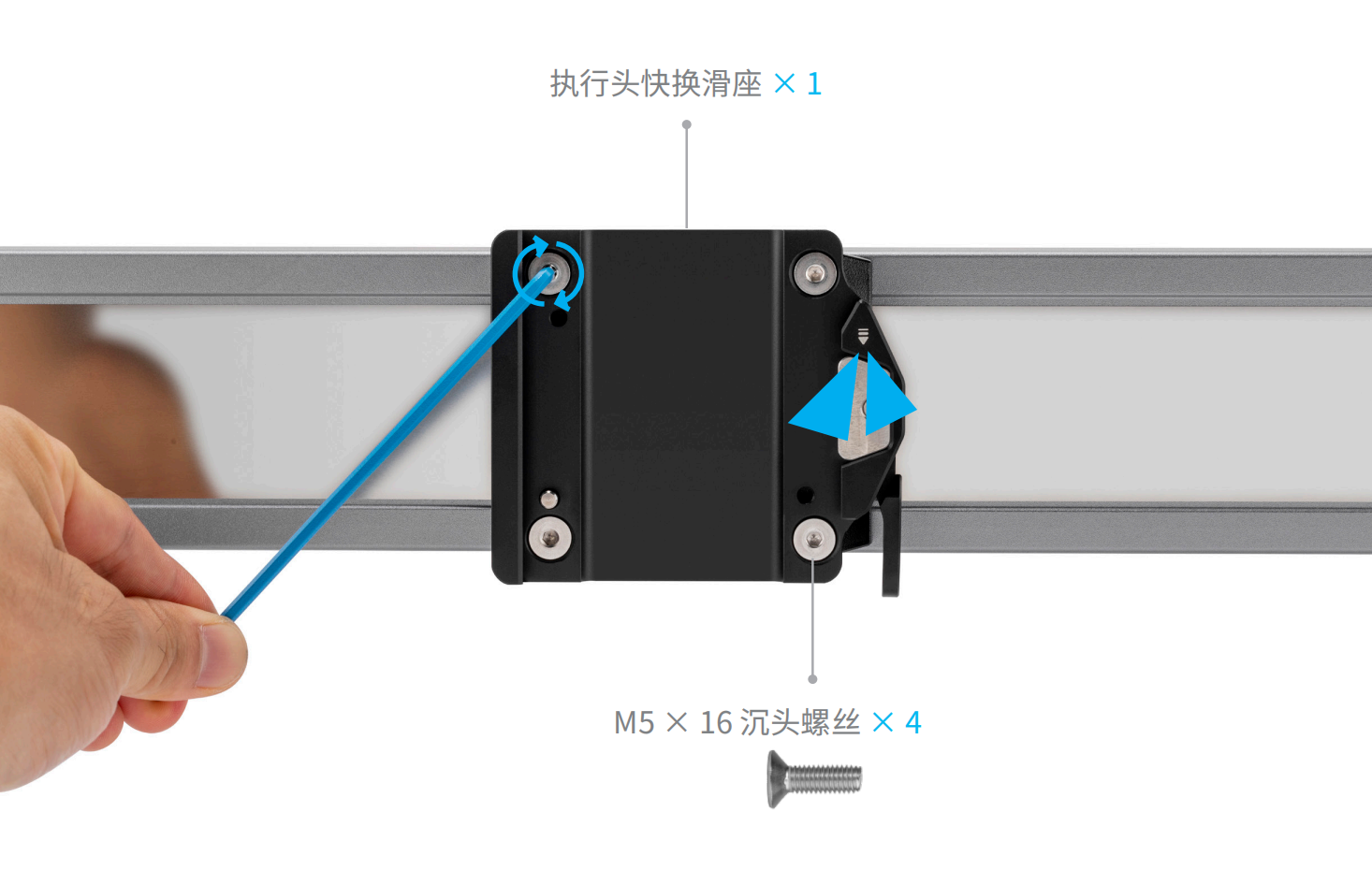

- 将执行头快换滑座固定至 X 轴。

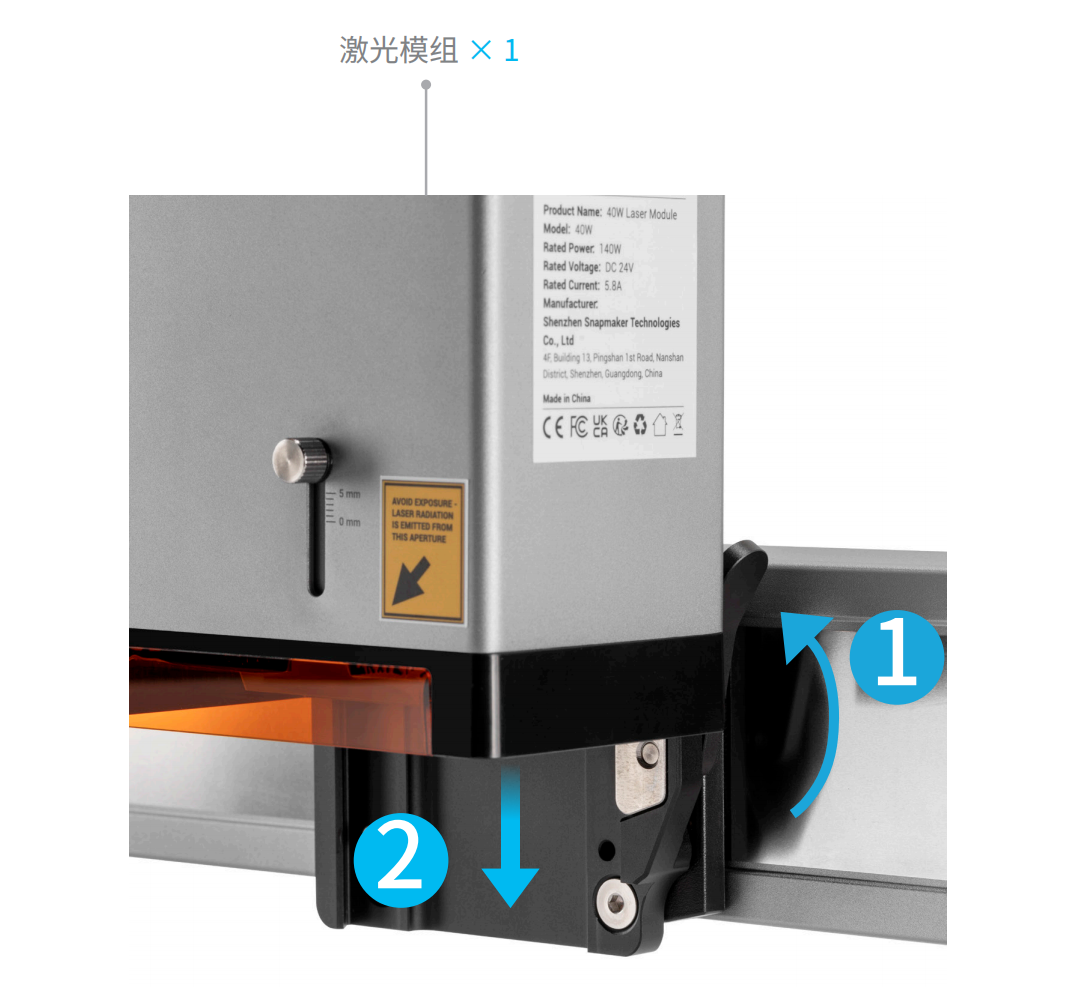

- 将执行头快换滑座的手柄转动至未紧固状态，然后将滑块滑入滑座。

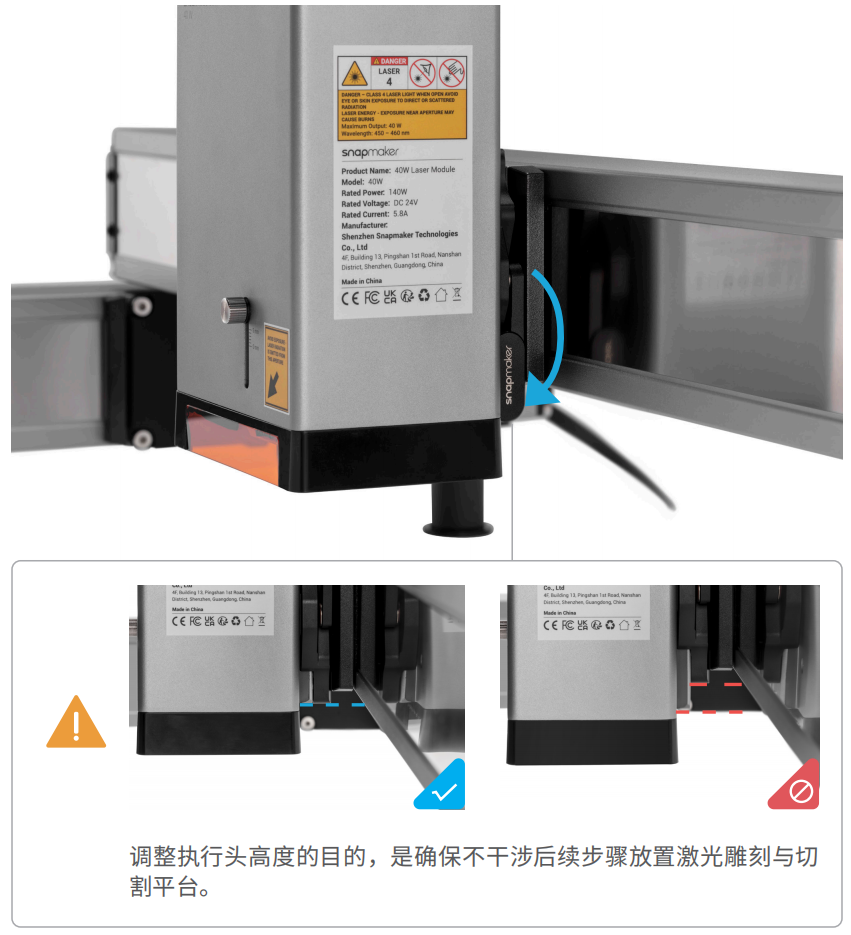

- 竖向调整执行头高度，直至滑块的底部与滑座的底部平齐，将执行头快换滑座的手柄转动至紧固状态。

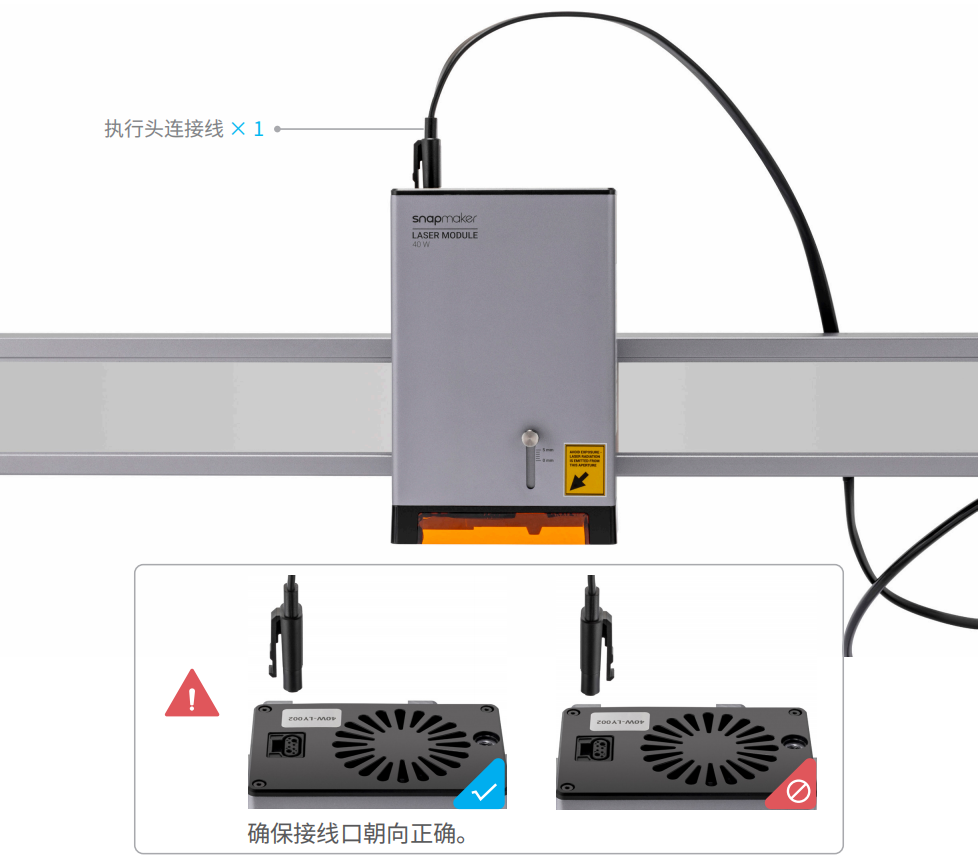

- 将执行头连接线插入执行头。

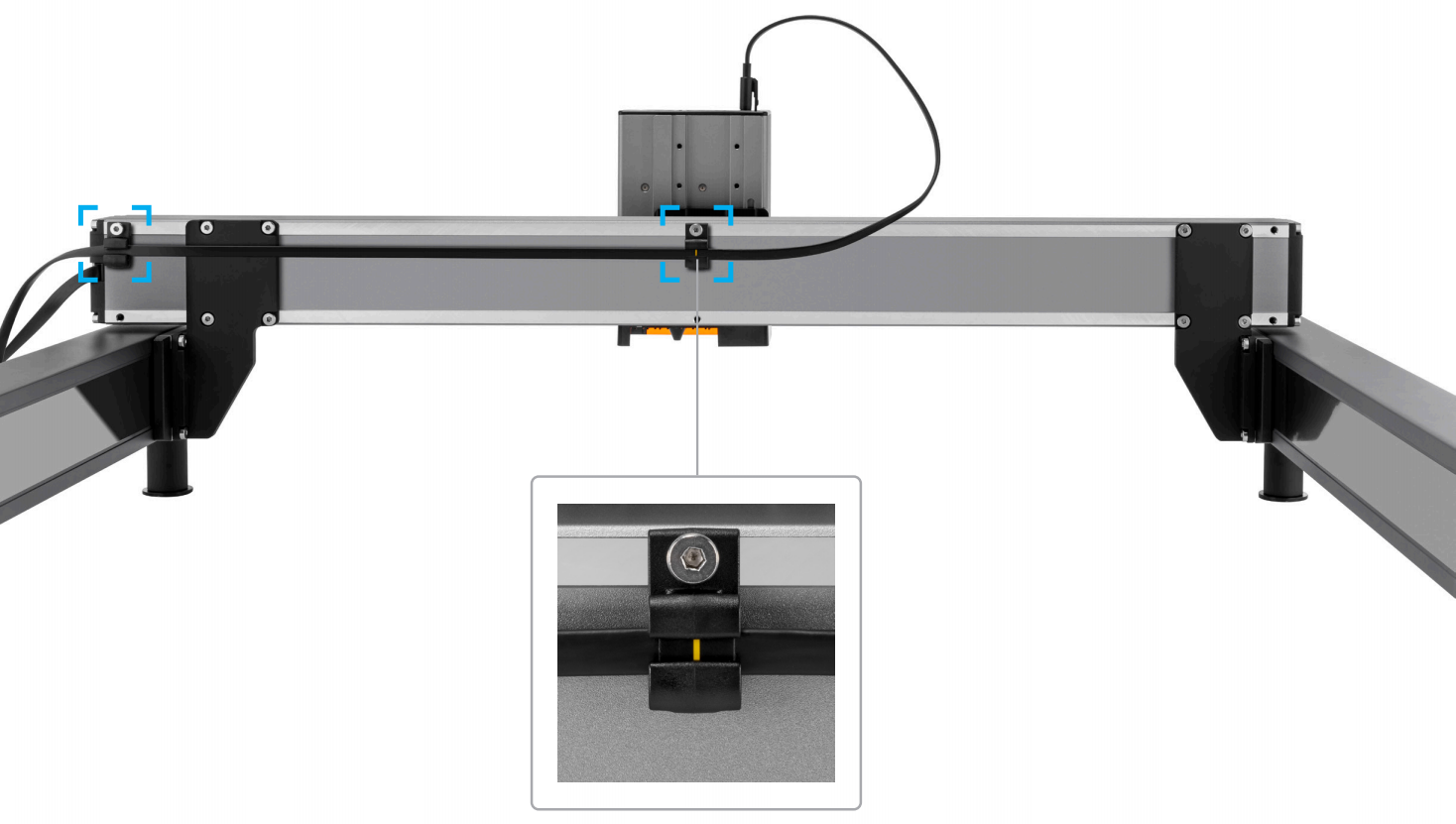

- 将执行头连接线固定至 X 轴的压线扣上。
- 将执行头连接线固定至右侧 Y 轴的压线扣上。

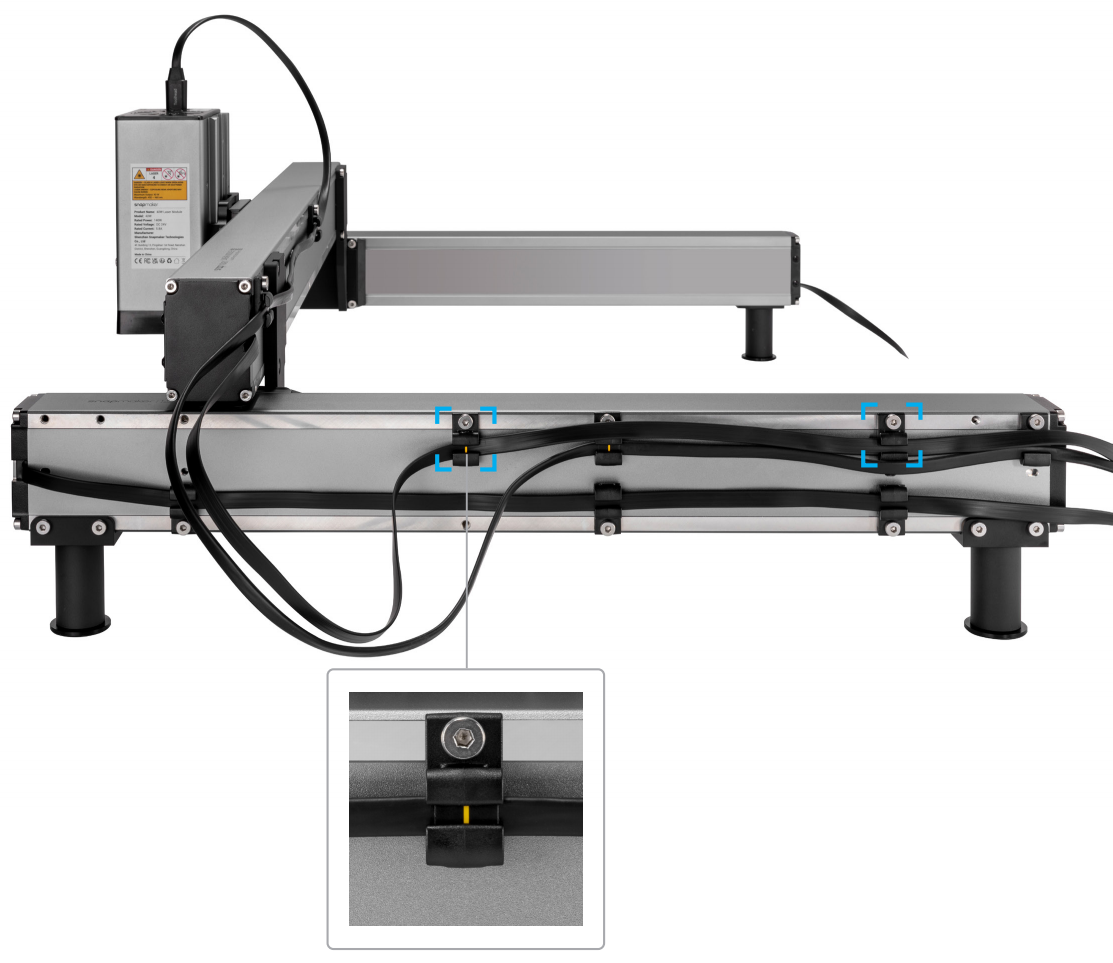

- 将 X 轴线固定至右侧 Y 轴的压线扣上。

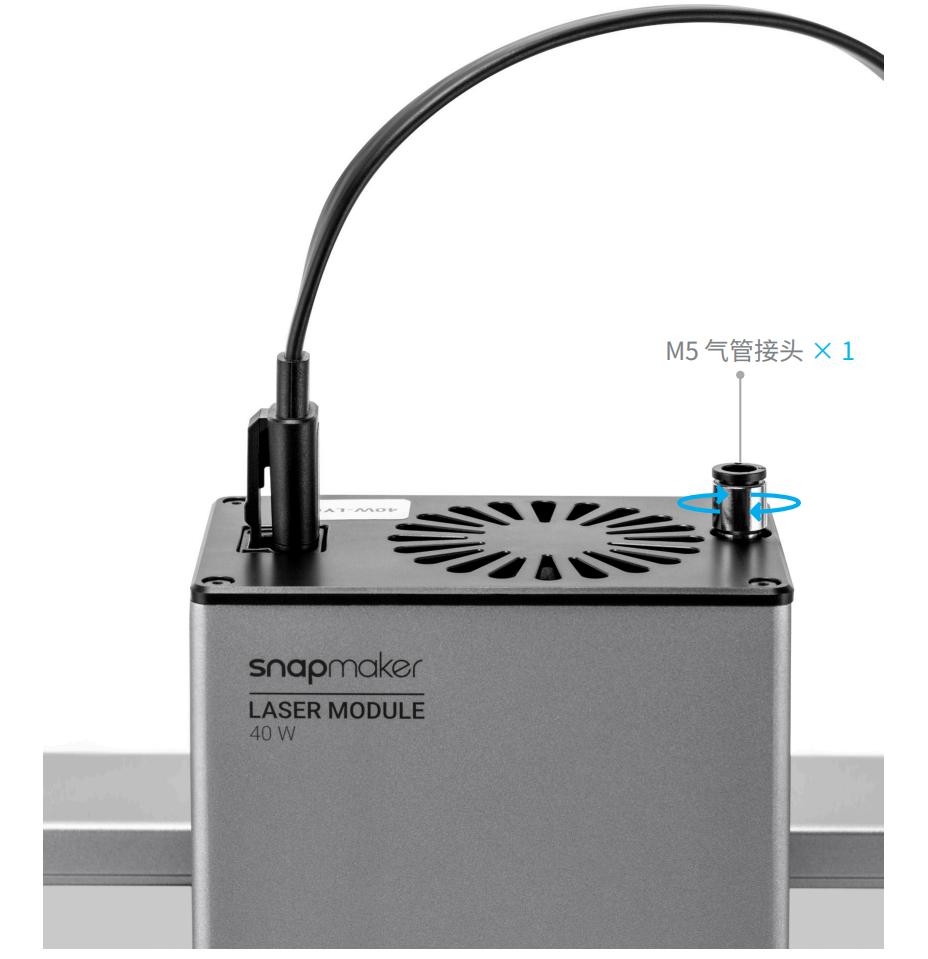

- 将 M5 气管接头固定至执行头上。

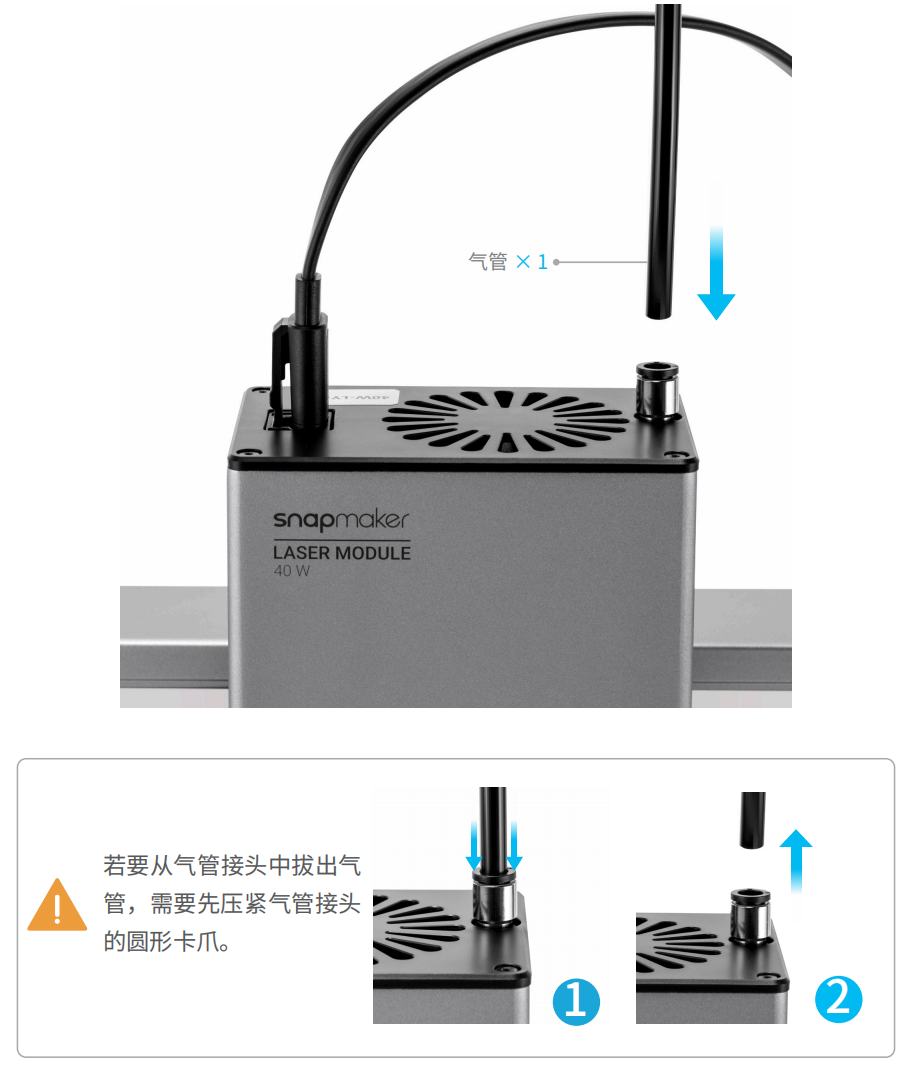

- 将气管插入 M5 气管接头。
- 按图示位置，使用束线带固定执行头连接线与气管。
你可以将一个较长的束线带裁剪为多个较短的束线带使用。

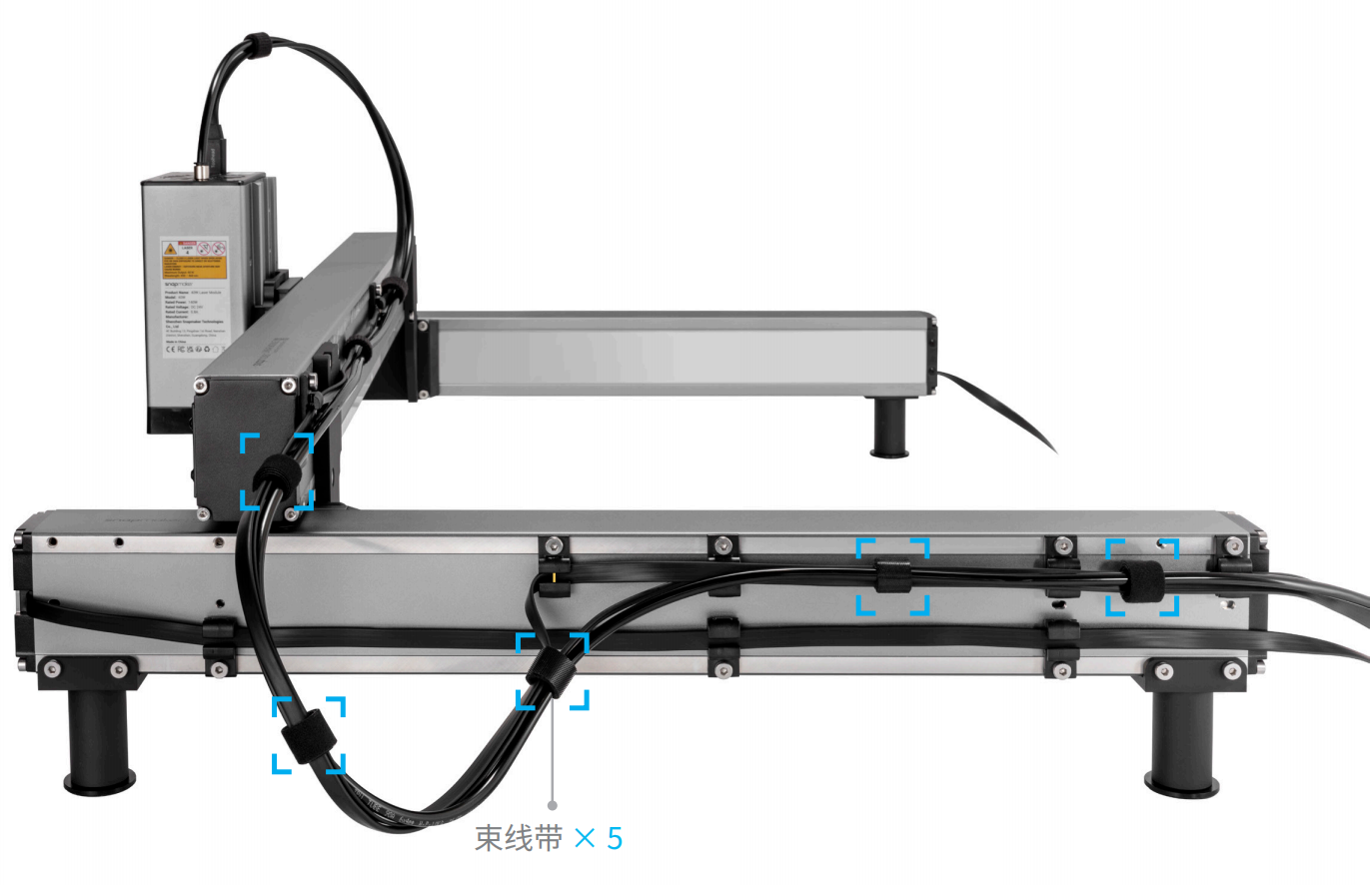

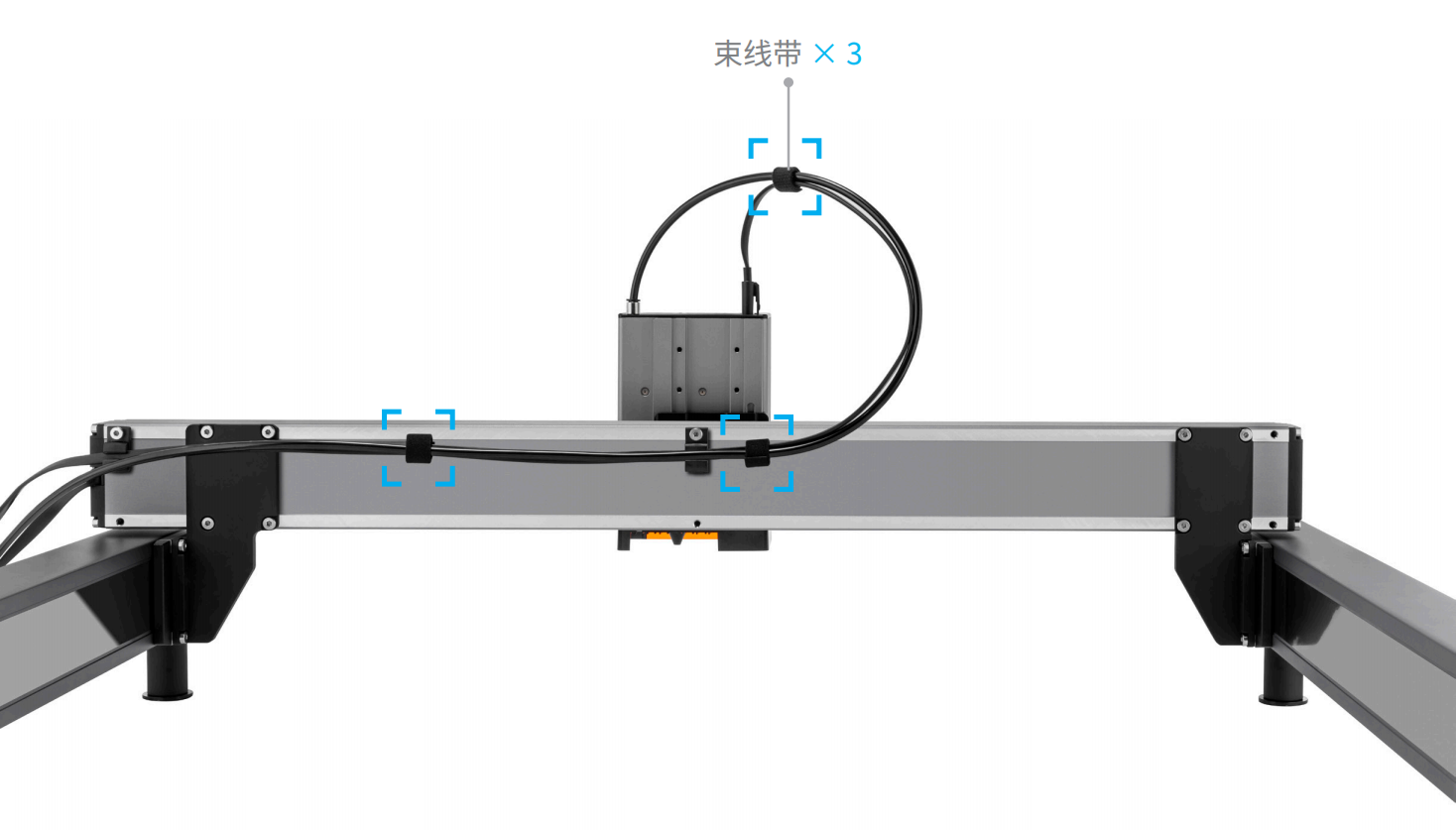

- 按图示位置，使用束线带固定执行头连接线、X 轴线，以及气管。

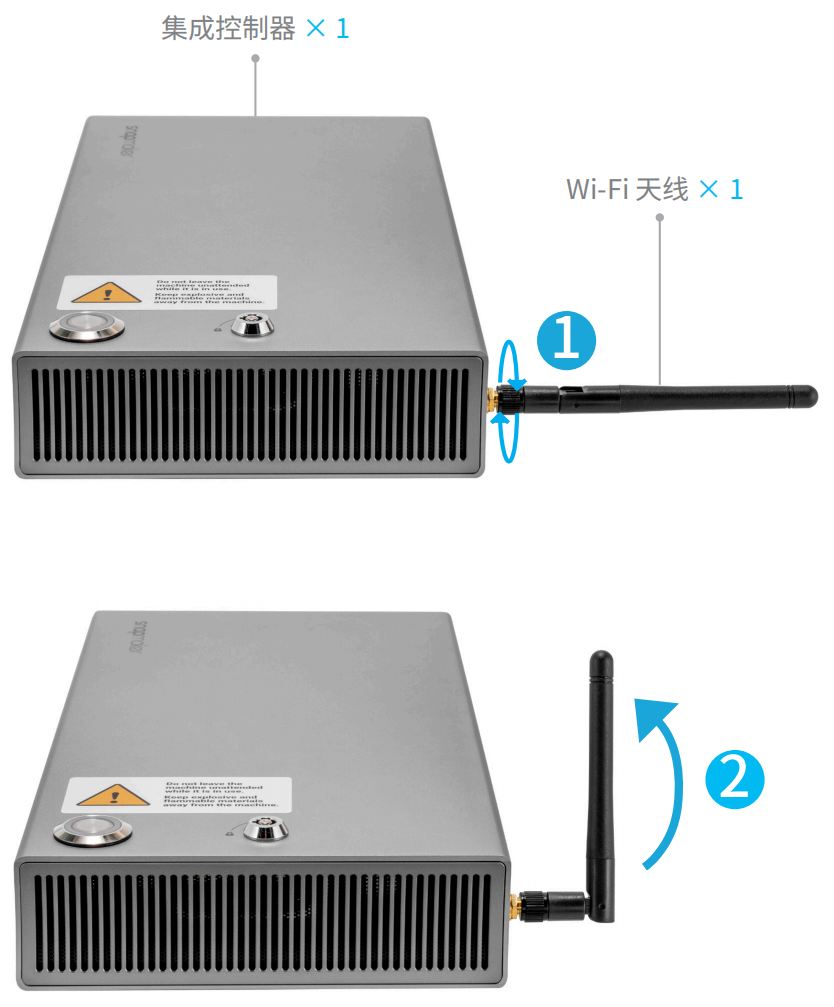

- 将 Wi-Fi 天线旋入集成控制器，然后转动天线，使其方向朝上。
- 将 microSD 卡插入集成控制器。

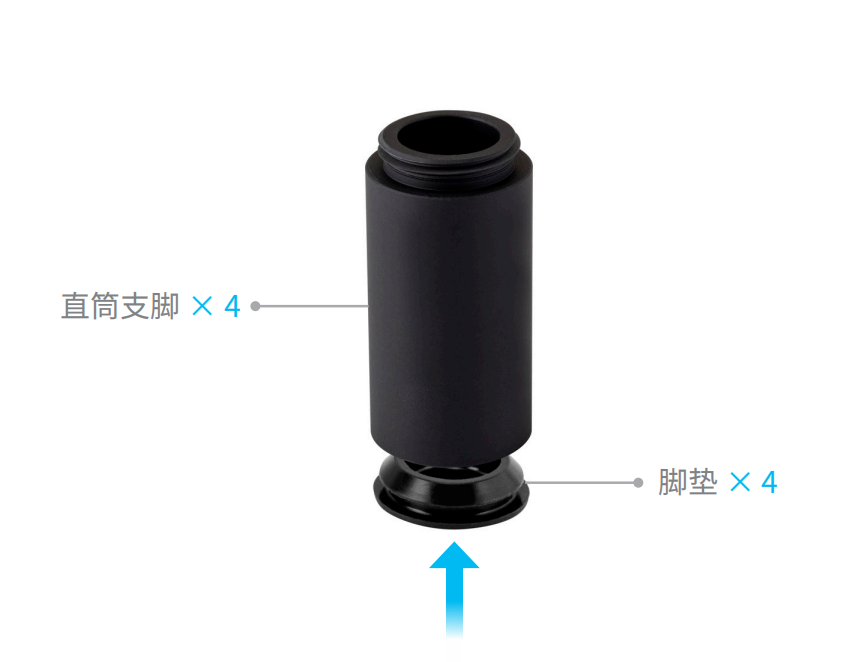

- 将脚垫固定至直筒支脚。

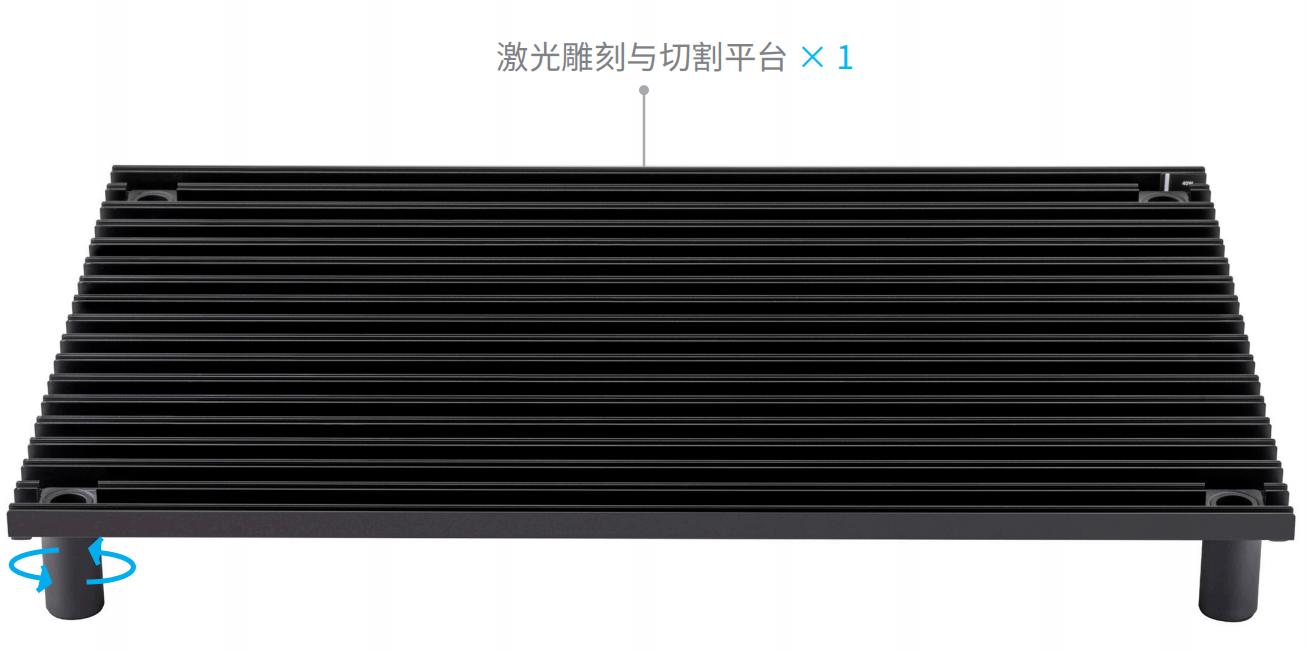

- 将直筒支脚固定至激光雕刻与切割平台。
关于如何放置激光雕刻与切割平台，请参考线上版快速入门指南的章节 3.2 放置激光雕刻与切割平台。
