螺丝 | 数量 | 螺丝刀 |
---|---|---|
M5 × 12 | 4 | H3.0 |
型材长度排序:长横梁 > 短横梁 > 立柱。
确保型材连接件的所有限位凸台均位于型材的凹槽内。在之后的类似步骤中,均须注意此细节。
螺丝 | 数量 | 螺丝刀 |
---|---|---|
M5 × 12 | 4 | H3.0 |
螺丝 | 数量 | 螺丝刀 |
---|---|---|
M5 × 30 | 4 | H3.0 |
确保左、右边框的型材连接件的里侧相对朝内。
螺丝 | 数量 | 螺丝刀 |
---|---|---|
M5 × 30 | 4 | H3.0 |
确保排气扇开口更靠近背板一侧,且护线套开口位于排气扇开口下方。
确保亚克力板的边缘均已卡入对应型材的凹槽中。在之后的类似步骤中,均须注意此细节。
螺丝 | 数量 | 螺丝刀 |
---|---|---|
M5 × 12 | 4 | H3.0 |
螺丝 | 数量 | 螺丝刀 |
---|---|---|
M5 × 12 | 4 | H3.0 |
确保左、右边框的型材连接件的里侧相对朝内。
螺丝 | 数量 | 螺丝刀 |
---|---|---|
M5 × 30 | 4 | H3.0 |
确保长横梁-4 合页上的螺丝孔朝上。
确保以正确的方式安装槽条。
你可以借助 L 型扳手按压密封槽条。
螺丝 | 数量 | 螺丝刀 |
---|---|---|
M4 × 40 & 蝶形螺母 | 4 | H2.5 |

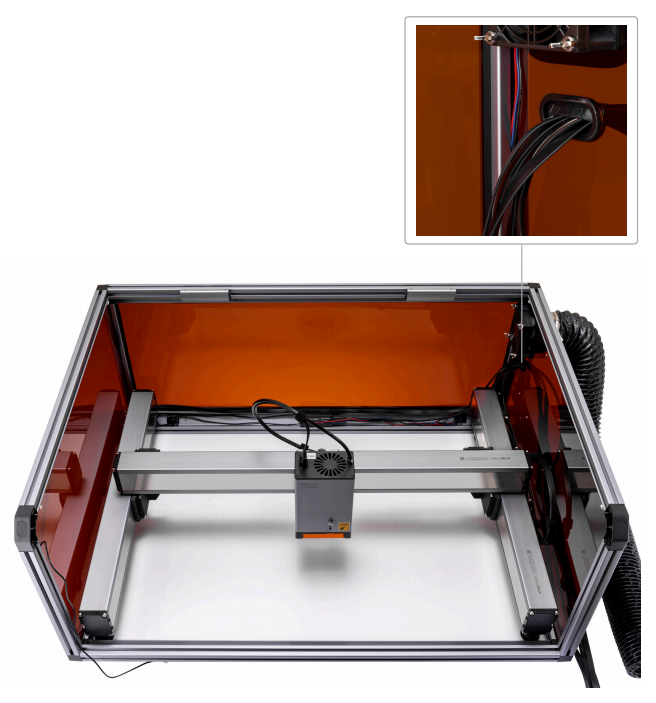

线材长度排序:霍尔开关线 > 灯条线。
务必谨慎,避免被钢带锋利的边缘划伤。
切勿按压钢带。

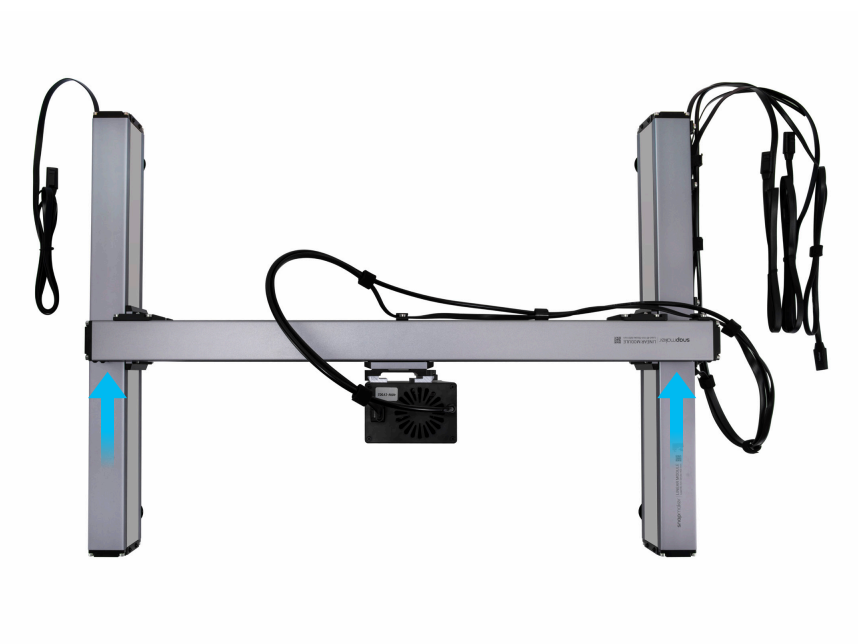

请小心、缓慢地移动机器,以免与外罩型材发生碰撞。建议至少两人共同操作。

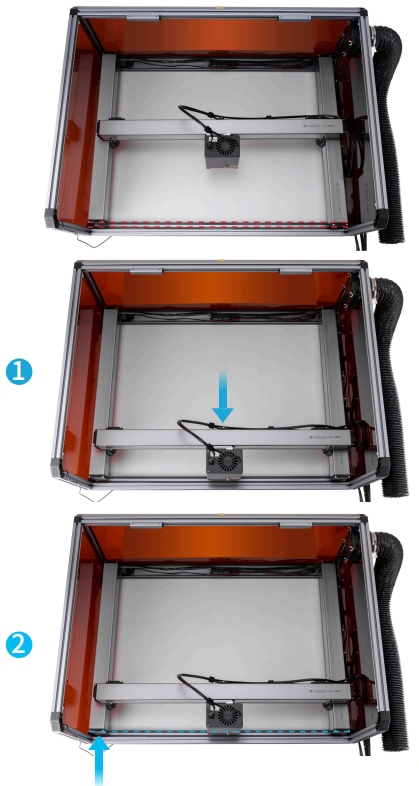

机器移入外罩过程中将难以避免发生位移,请根据以上步骤确保 Y 轴相互平齐。
螺丝 | 数量 | 螺丝刀 |
---|---|---|
M5 × 30 | 4 | H3.0 |
确保长横梁-2 标签中的 “UP” 字样朝上。
你可以借助 L 型扳手按压密封槽条。
螺丝 | 数量 | 螺丝刀 |
---|---|---|
M4 × 12 | 4 | H2.5 |
