部分图片中展示的可能是其他机型,但相关的步骤指引同样适用于 Artisan。
本指南中的内容适用于 10W/20W/40W 激光模组。
开始组装之前,请务必关闭机器的电源开关。
将旋转头座固定在旋转模组的底板上。
螺丝 | 数量 |
---|---|
M4 × 8 | 4 |
将旋转模组的底板固定至 CNC 雕刻与切割平台的中间。请根据你购买的旋转模组版本(A250/A350)点击以下对应的页签并查看组装指引。
螺丝 | 数量 |
---|---|
M4 × 14 | 10 |
螺丝 | 数量 |
---|---|
M4 × 14 | 12 |
在插、拔任何连接线之前,请务必关闭机器的电源开关。
打开机器的电源开关,点击设置 > 模组助手,然后查看旋转模组是否出现在已连接模组的列表中。
如果旋转模组未出现在列表中,请检查你是否已将旋转模组延长线插入了正确的控制器接口中。
在拔出任何连接线之前,请务必关闭机器的电源开关。
启动机器,根据触控屏上的指引校准旋转模组的中轴线位置。
该校准有助于确认激光模组在作业过程中的 Z 轴高度,从而实现最佳的雕刻和切割效果。
你可以直接使用旋转模组标配的圆柱形激光材料完成本次校准,并将其保存以用于日后的校准。
若校准卡片已遗失,可用一张 A4 纸代替。
若你已在 3.1 章节中固定好旋转模组标配的激光材料,可直接跳至 3.3 章节。

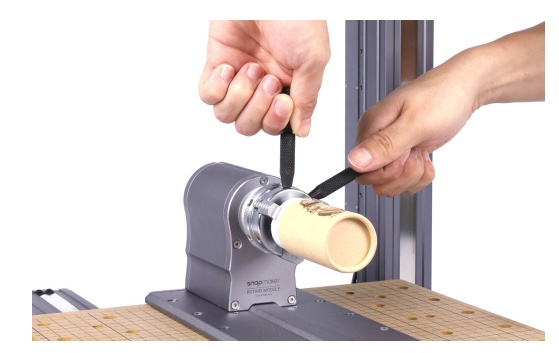

卡爪非常锋利,请务必使用两个卡盘扳手调整卡爪。
你也可以上传你自己的文件,并为其配置参数。
若新手引导未自动弹出或中途意外退出,可点击菜单栏的帮助 > 新手引导。
Luban 中的画布相当于材料的整个表面区域。输入材料的直径和长度后,Luban 会相应地调整画布的大小。请将对象放置于画布内,同时注意预留画布上方的条纹高亮区域,此为三爪卡盘夹持材料所需占用的区域。
你可以使用 Luban 的预设配置,或者在其基础上进行修改。
若新手引导未自动弹出或中途意外退出,可点击菜单栏的帮助 > 新手引导。
Luban 中的画布相当于材料的整个表面区域。输入材料的直径和长度后,Luban 会相应地调整画布的大小。请将对象放置于画布内,同时注意预留画布上方的条纹高亮区域,此为三爪卡盘夹持材料所需占用的区域。
激光作业中会产生大量浓烟(特别是 20W/40W 激光),因此建议在进入作业流程之前开启空气净化器或排气扇。
若激光模组撞到机器的任一部位,请立刻按下急停开关或关闭机器电源。
工作原点决定机器实际雕刻与切割材料的区域。材料上的工作原点(X0,Y0)对应于 Luban 中的工作原点(X0,Y0)。
在机器开始激光雕刻与切割之前,务必再次检查以下事项:
在触控屏上,点击开始作业。机器将开始进行激光雕刻与切割。
激光雕刻与切割完成后,转动两个卡盘扳手,取下作品。
