在开始安装和使用 20W/40W 激光模组之前,请仔细阅读以下内容:
请将 Artisan 的固件升级至最新版本。
若你在升级固件之前就已连接 20W/40W 激光模组,机器将无法识别模组和进行模组的初始设置。
Snapmaker Luban (以下简称 Luban) 是专为 Snapmaker 产品量身定制的 CAM (Computer Aided Manufacturing,计算机辅助制造)软件,我们推荐你使用它来生成用于激光雕刻与切割的 G 代码文件。
若你已安装 Luban,请将其更新至 V4.9 或更高版本,然后在设置 > 机器设置 > 执行头中选择 20W/40W 激光。
在进行组装和安装之前,请务必关闭机器电源。

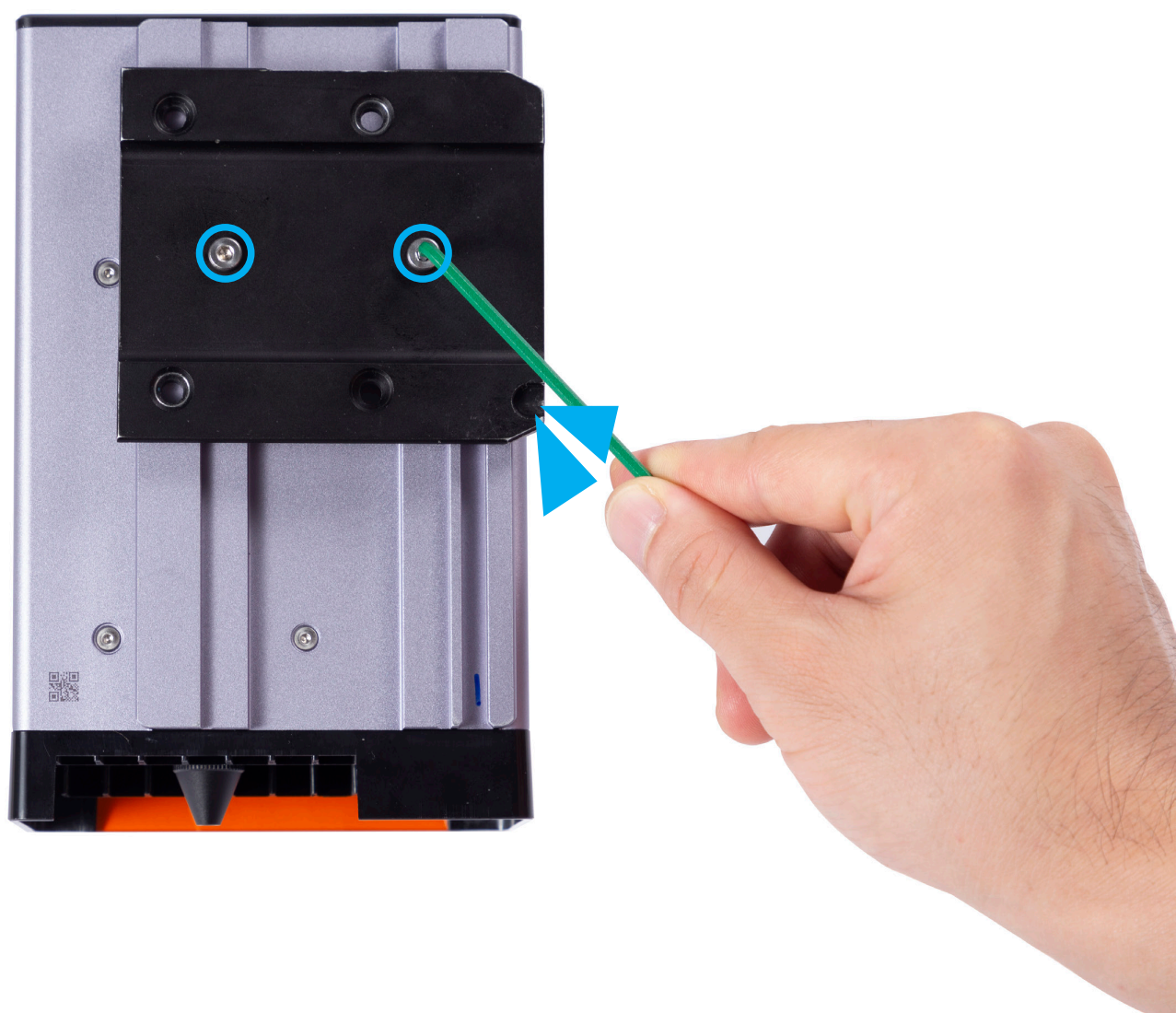

如果你购买了执行头快换滑块(可调节版),请按照以下步骤将其安装至 20W/40W 激光模组上。
打开集成控制器背部的电源开关,启动机器。若这是你首次使用 Artisan,触控屏将引导你完成机器的初始设置。
若要重启机器,须在断电后等待至少五秒钟才可再次通电。
若你已安装外罩,在点击开始之前请确保外罩门处于关闭状态。
初始激光安全密码为本机器的验证码(Verification Code),可在集成控制器底部的产品标签中查看。
如果激光校准板遗失,你可以使用以下任一方法来辅助完成平台高度校准:
· 使用任一高度为 10mm 的板代替激光校准板。
· 下载 激光校准板模型文件,然后进行 3D 打印。
你可以通过串行端口或 Wi-Fi 连接机器与 Luban 并进行一系列操作,如开始/暂停/恢复/停止任务等。
Luban 仅支持通过 Wi-Fi 向机器传输文件。
当在 Luban 中启动在线作业时,若 Wi-Fi 网络不稳定或断开连接,任务将不受影响;若串口连接断开,任务将立即停止。
Snapmaker Artisan 支持 Lightburn。更多详细教程,请查阅 配合 LightBurn 使用 Ray / Artisan / 2.0。
为了帮助你更快地熟悉 20W/40W 激光模组与 Luban 的作业工作流,并顺利完成首件激光作品,本章节将引导你跟随 Luban 的新手教程、使用标配的激光材料,制作我们为你的首次体验而量身打造的内置案例。
从材料包中取出椴木板,然后将其固定在激光雕刻与切割平台上。

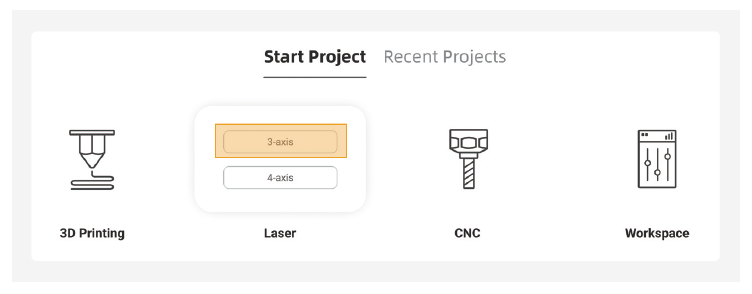

点击 Luban 工作区左上角的返回至首页,然后选择激光 > 三轴进入激光 G 代码生成器。
按照 Luban 的提示,完成新手引导。在此过程中,Luban 会自动加载内置案例并生成 G 代码。
若新手引导未自动弹出或中途意外退出,可点击菜单栏的帮助 > 新手引导。
你也可导入你自己的文件,并为其配置参数。
G 代码文件生成完毕后,在界面右下角点击导出 > 将 G 代码加载到工作区。
在 G 代码文件面板,点击发送到机器。内置案例的 G 代码将被传输至你的 Artisan。
在触控屏的首页,点击开始打开文件列表并找到被传输的文件,然后点击下一步进入准备激光作业流程。
调整激光高度以完成激光对焦,实现最佳雕刻与切割效果。
内置案例的工作原点应设在工件的左下角位置。
加工全程中须有专人值守!
为保证模组的雕刻与切割效果,请每周执行一次以下维护操作:
更多维护操作,请查阅 Artisan 机器维护的 20W/40W 激光模组部分。
