¶ 01 开始之前
本说明书仅供参考。在任何情况下， Snapmaker 均保留对说明书内容酌情修改的权利，且不再另行告知。
如果你购买的是 SnapDryer 储存盒，将不包含干燥器底座。具体请参阅本说明书中的相关信息。
通用安全信息
- 只能使用原装的电源适配器。
- 请勿在没有指导的情况下拆卸或修理产品。
- 始终在稳固且水平的表面上进行使用和操作。
- 不使用产品时，请从插座上拔下电源线。
- 无人看管时，请关闭电源，以免发生意外火灾。
- 如果产品出现故障，请从电源插座上拔下电源适配器，然后联系售后支持团队 support@snapmaker.com。
- 操作时请注意电气安全，否则可能会导致触电、火灾或损坏。 请勿在靠近水的地方使用本产品，例如浴室、热 水器附近或高度潮湿的地方。
干燥安全信息
- 请勿将任何物品放入加热通风口，以免触电。
- 填充或更换干燥剂时，从 SnapDryer 储存盒中取出干燥剂盒。
- 请勿将松散的干燥剂放置在 SnapDryer 储存盒的底部。
- 如果任何碎片（包括干燥剂）落入干燥器底座中，请勿进行操作。
- 当切换到连续干燥模式时，请勿让机器处于无人看管的状态。
- 运行时，请勿触摸加热口，以免烫伤。
- 运行时，将耗材缠绕在料盘上或将耗材末端从出口送出，以防止耗材堵塞加热通风口，造成火灾或损坏风险。
¶ 02 组装与安装
¶ 2.1 规格参数

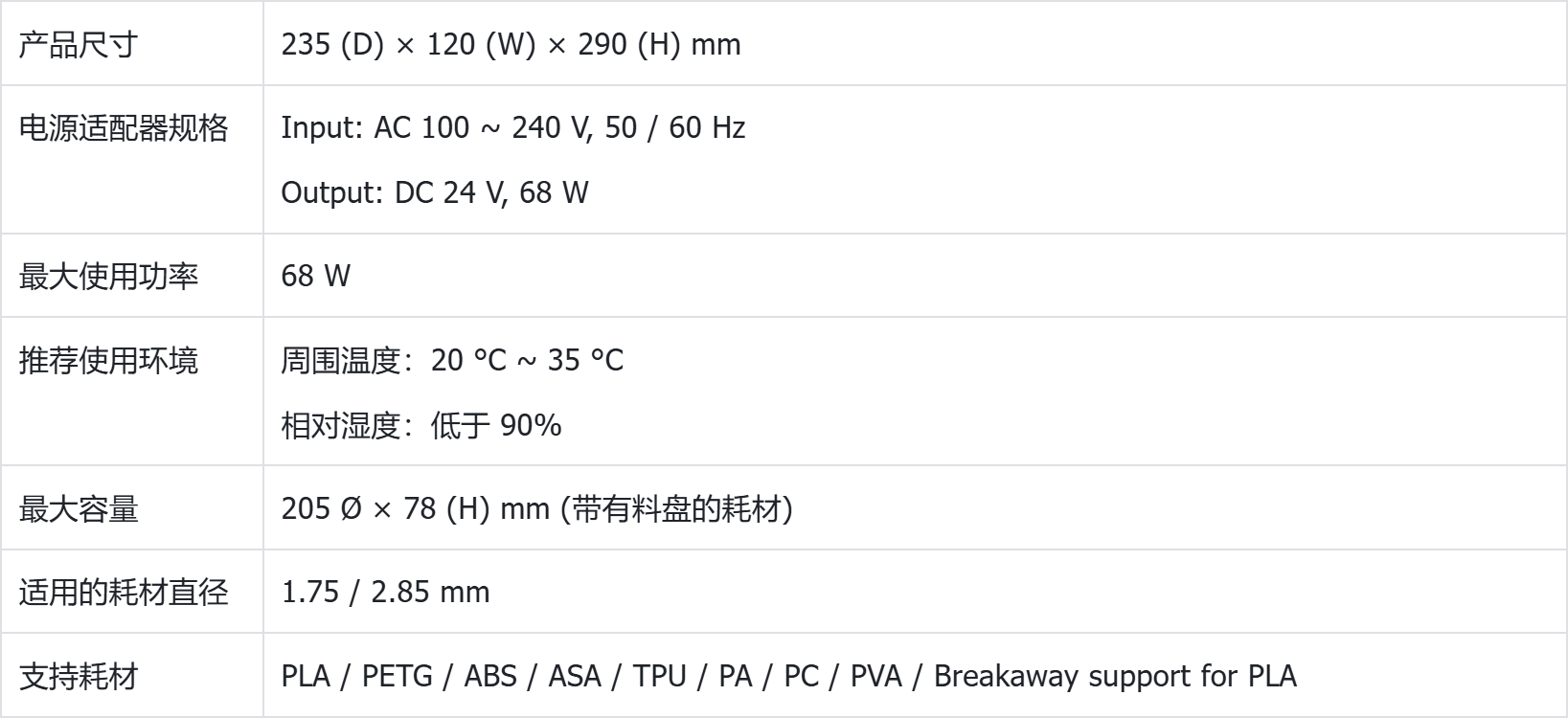

SnapDryer 干燥器

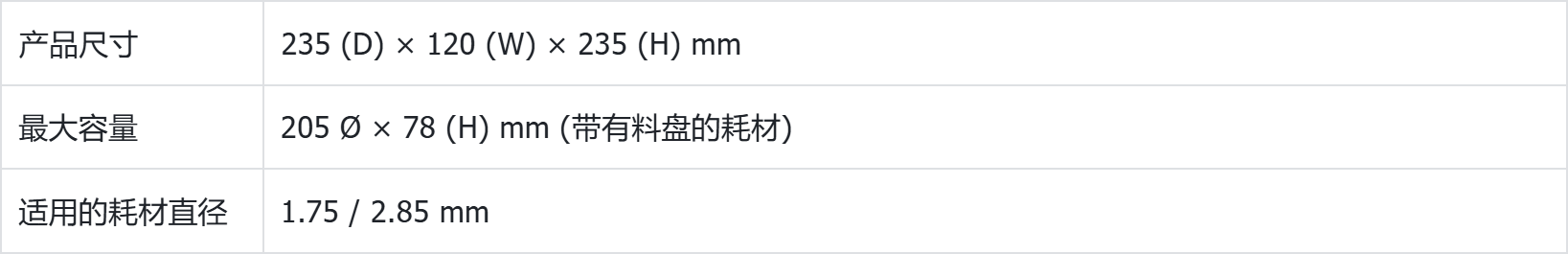

SnapDryer 储存盒

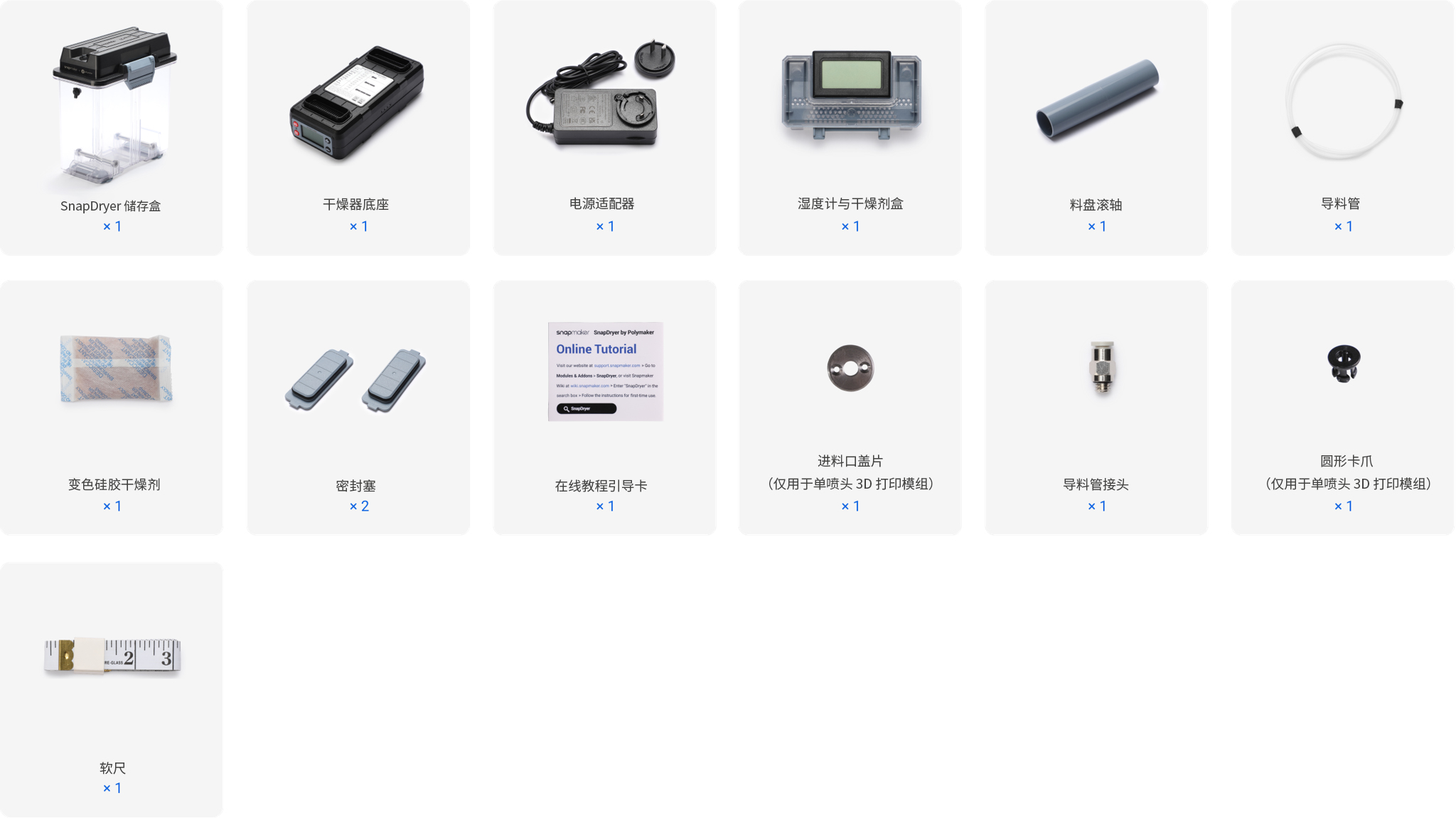

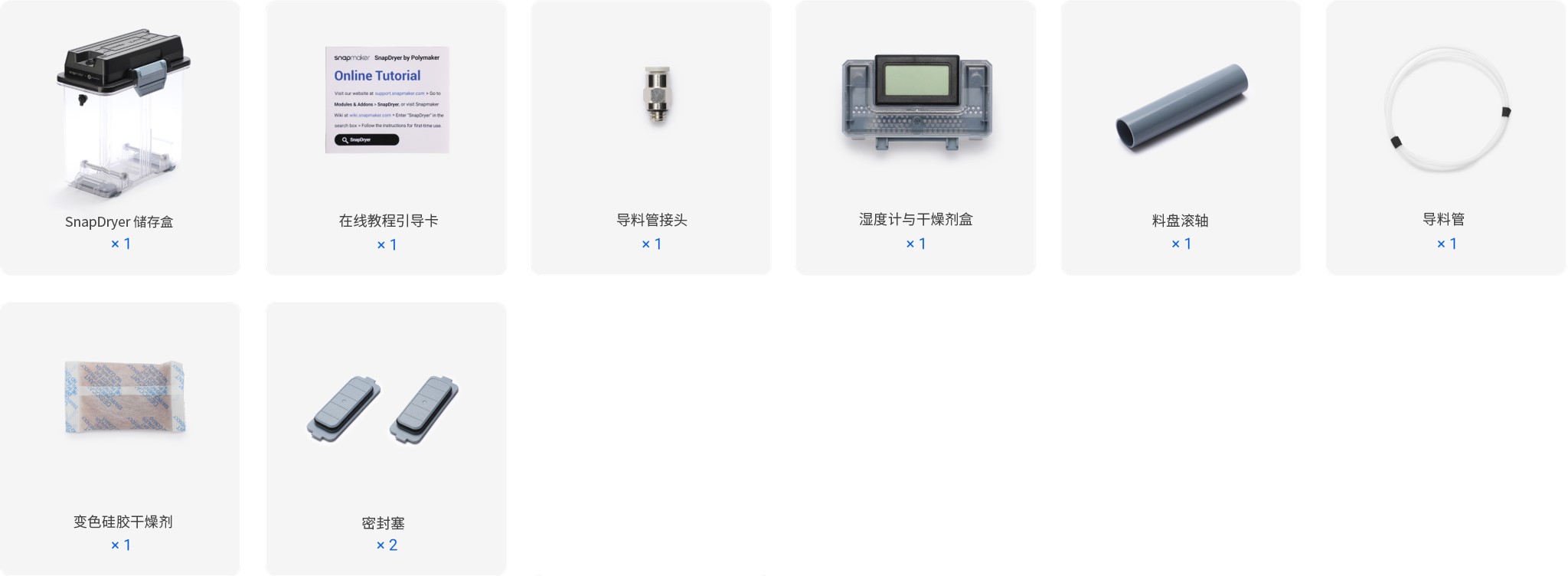

¶ 2.2 零部件清单
SnapDryer 干燥器
电源适配器包含电源模块与可更换的接头，接头类型以实际发货国家为准。
SnapDryer 储存盒
¶ 2.3 组装储存盒

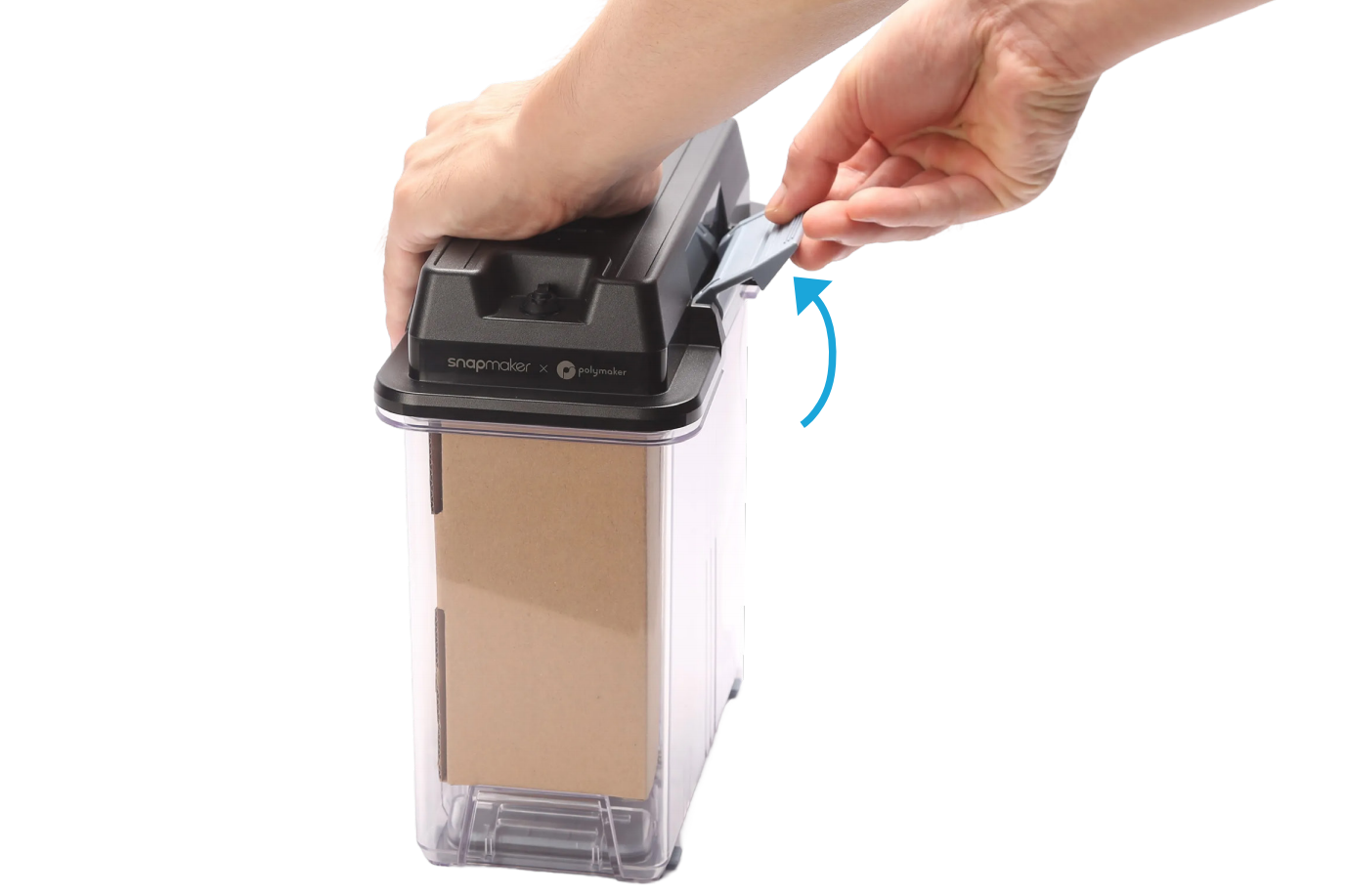

- 按压顶盖，扳开卡扣以打开 SnapDryer 储存盒，并取出所有零部件。

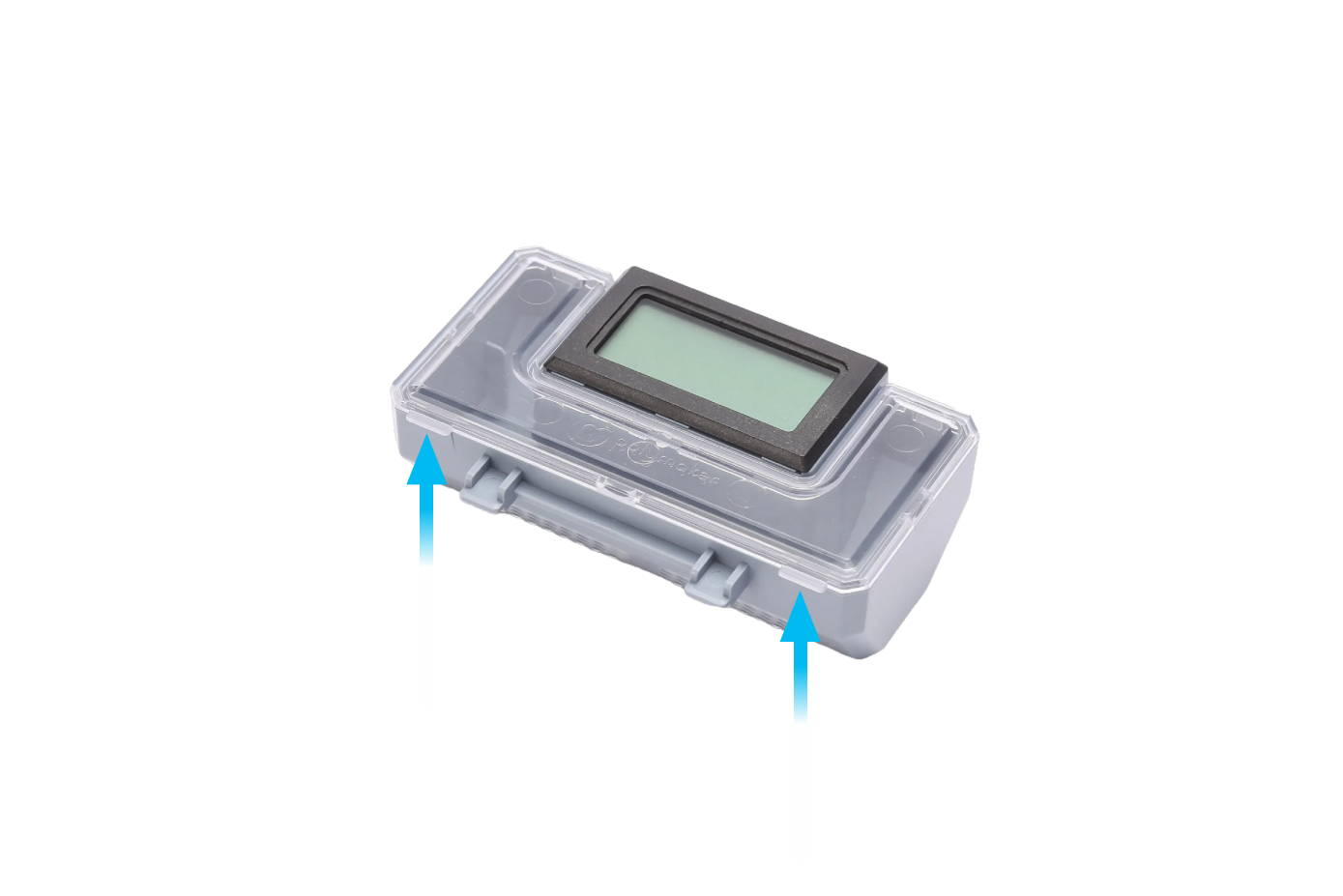

- 打开湿度计与干燥剂盒的面板，将变色硅胶干燥剂倒入干燥剂盒中。
你可以在凸起处打开面板。

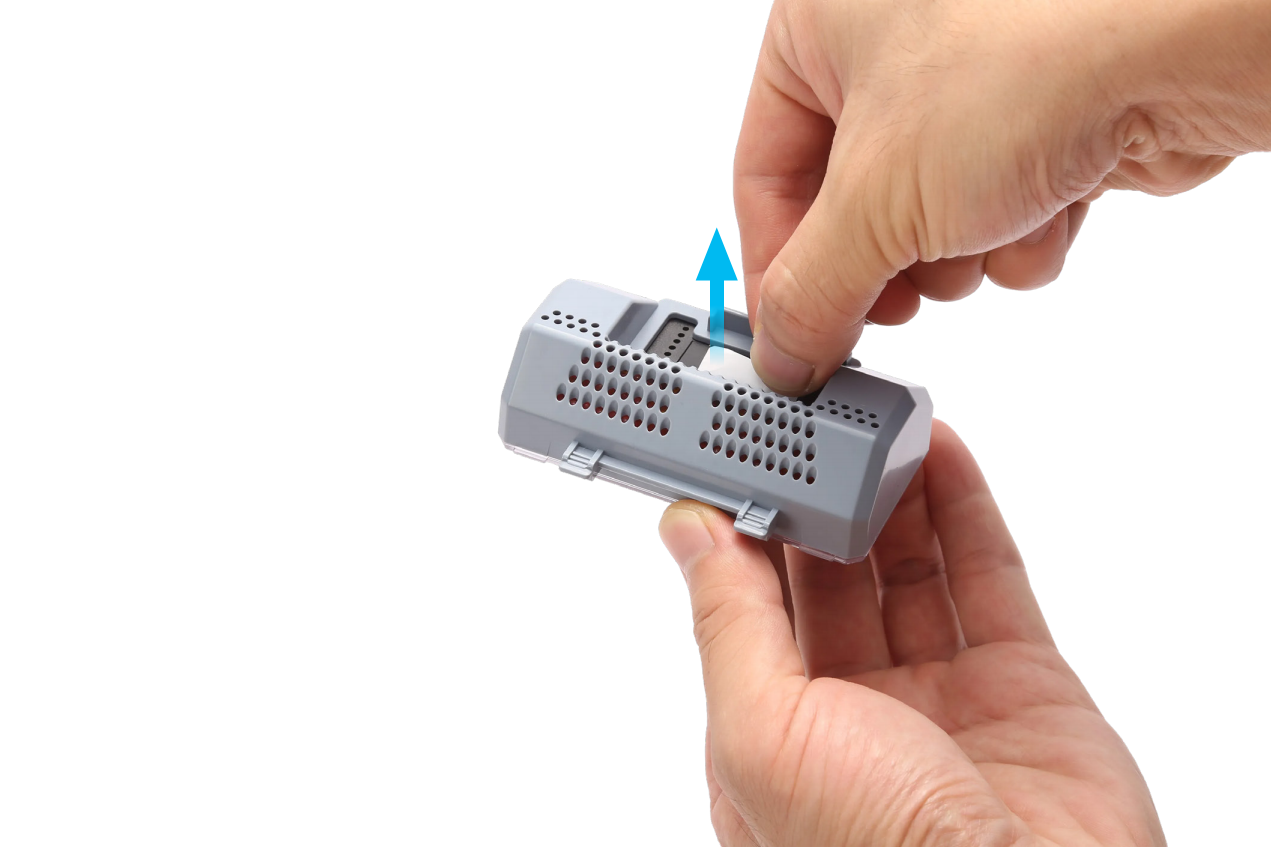

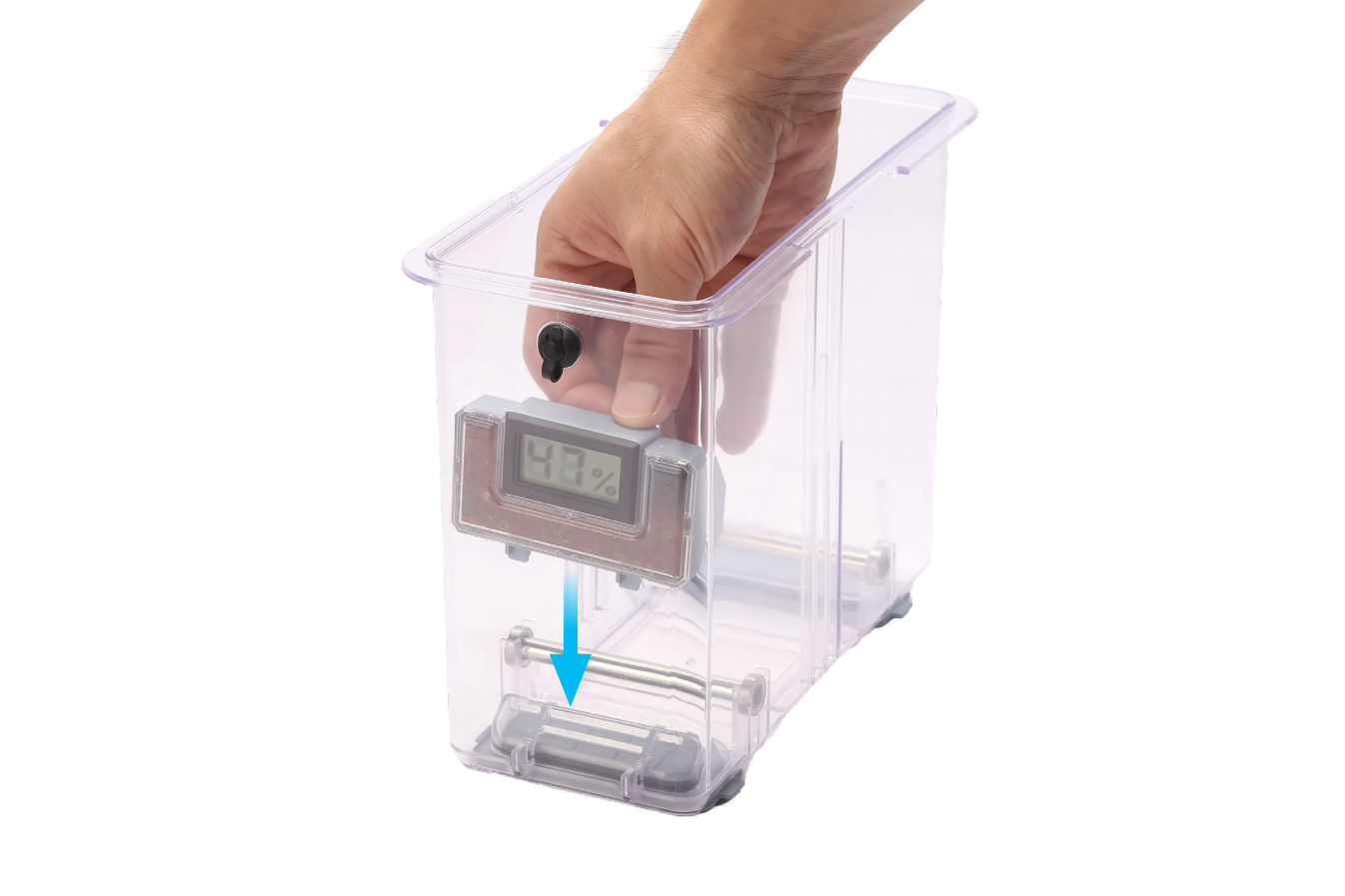

- 移除纸片，将干燥剂盒装入储存盒。
- 将耗材穿过储存盒顶盖，并放入储存盒中。

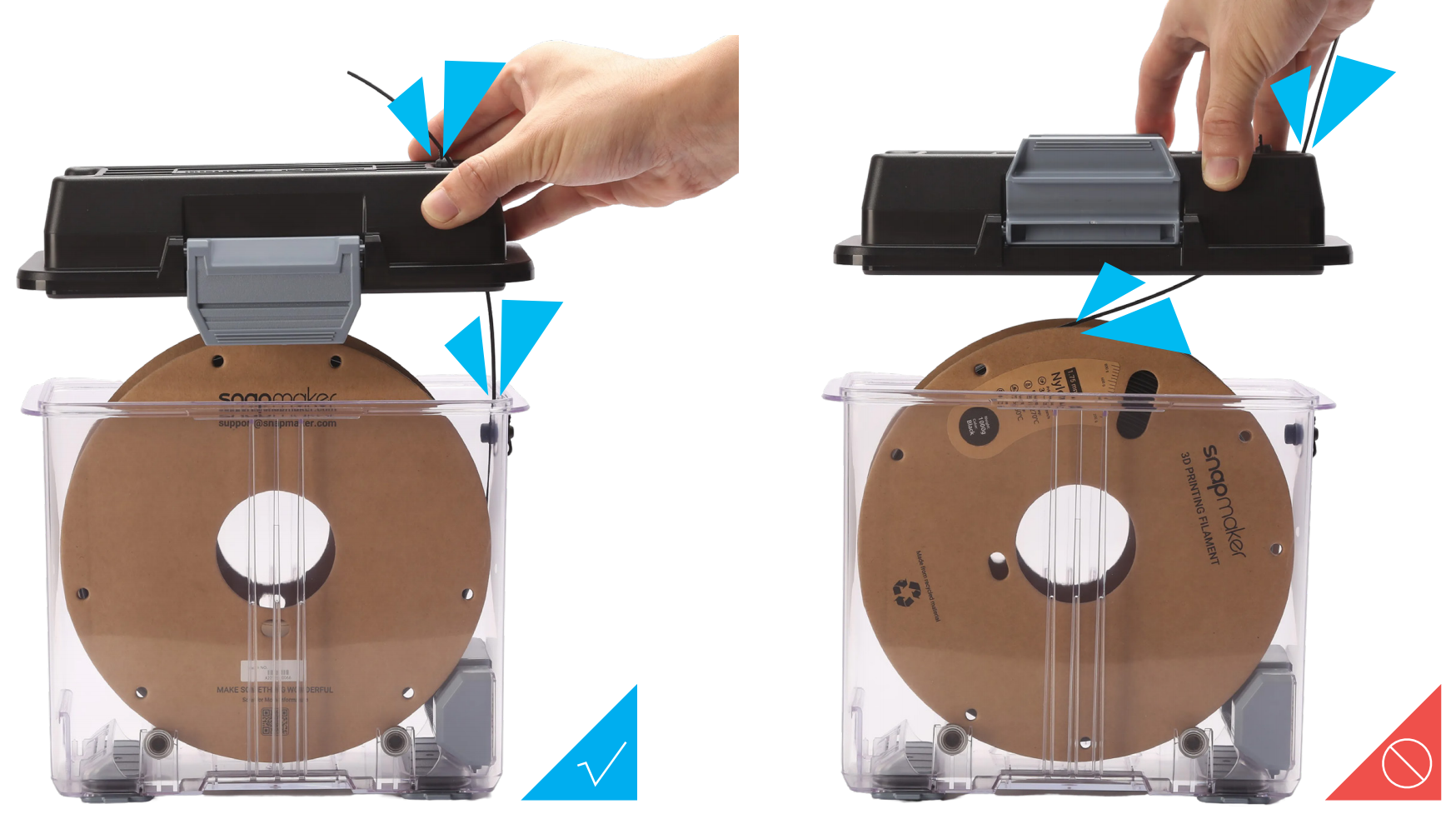

请确保耗材的出料方向与顶盖的出料口在同一侧，否则可能导致出料过程中阻力较大。
为了减轻导料管弯曲，减少进料阻力，当储存盒与机器摆放在同一水平面时，建议从顶盖出料；当储存盒的摆放位置远高于机器时，建议从侧面出料。
以防反复开、合顶盖造成不便，建议遵循 2.6 章节的步骤最终盖合顶盖。
若料盘边缘有损坏，请将耗材悬挂在料盘滚轴上。
¶ 2.4 确认导料管长度
配发的导料管长度为 1500mm，实际需要的长度与机型、所安装的打印模组、有无安装外罩，以及干燥器的摆放位置有关。你可以参考以下方法确认所需要的实际长度，以裁剪导料管。
若导料管后续将复用至其它机型，或者后续干燥器的摆放位置可能变动，当前可先不裁剪导料管。
方法一
-
按照 2.5 章节完成导料管安装后，启动机器，通过触控屏将执行头移动至最远端，确认导料管在外罩内（若已安装外罩）所需要的长度。
-
摆放干燥器至所需位置，将导料管的另一端靠近干燥器顶盖的出料口，即可评估所需要的导料管长度。
方法二

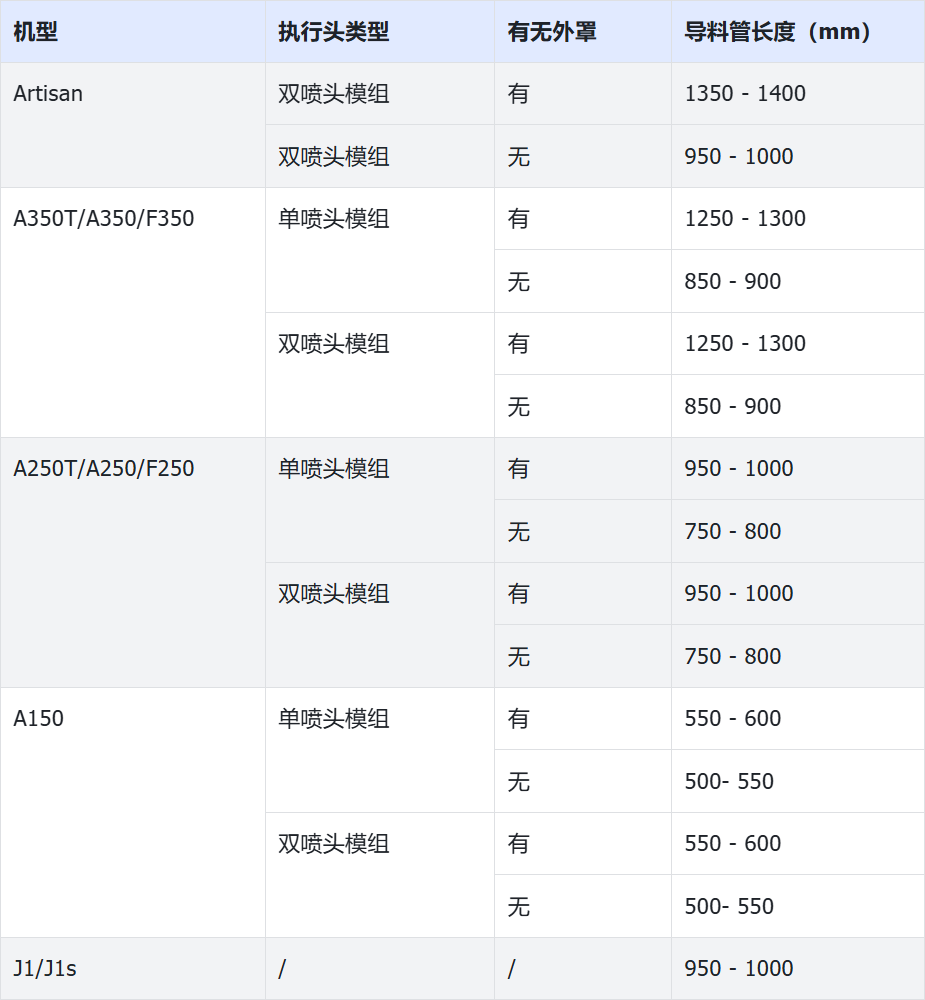

你可以参考下表确认所需要的导料管长度。
¶ 2.5 安装导料管
请根据你的机型、所安装的打印模组，以及有无安装外罩，选择阅读相应的内容。
-
在触控屏主界面点击控制 > 耗材。
-
选择待换料的喷嘴，设定便于退料的目标温度，然后点击加热。
-
当喷嘴加热至目标温度后，点击退料将耗材取出。
-

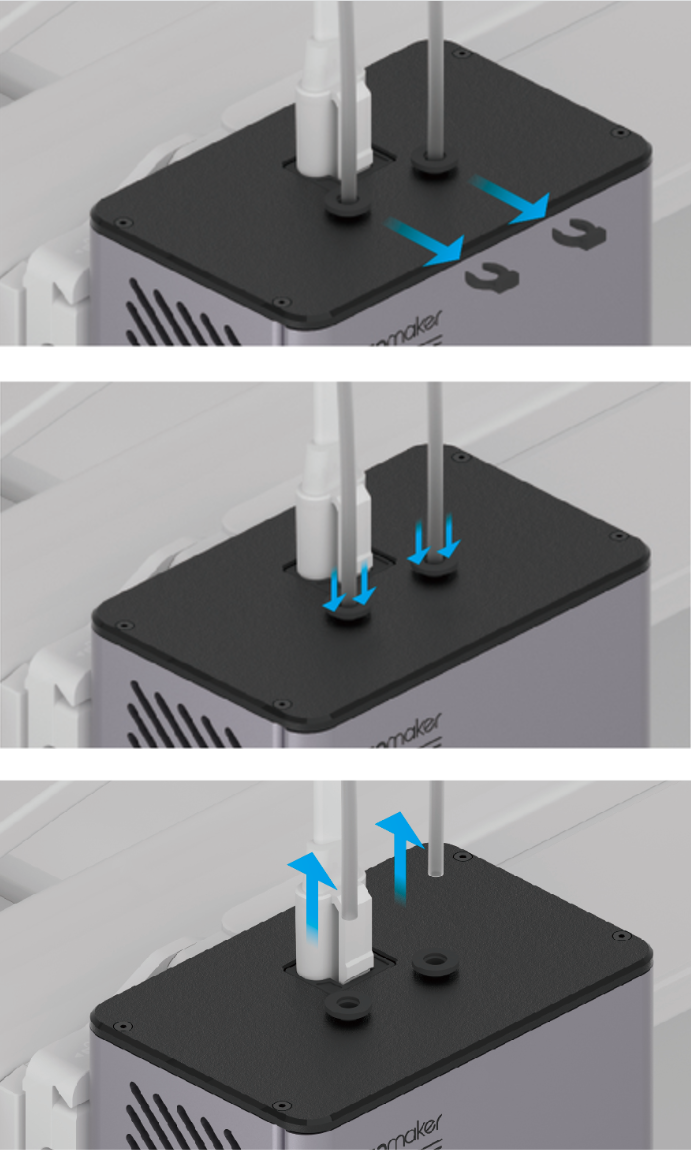

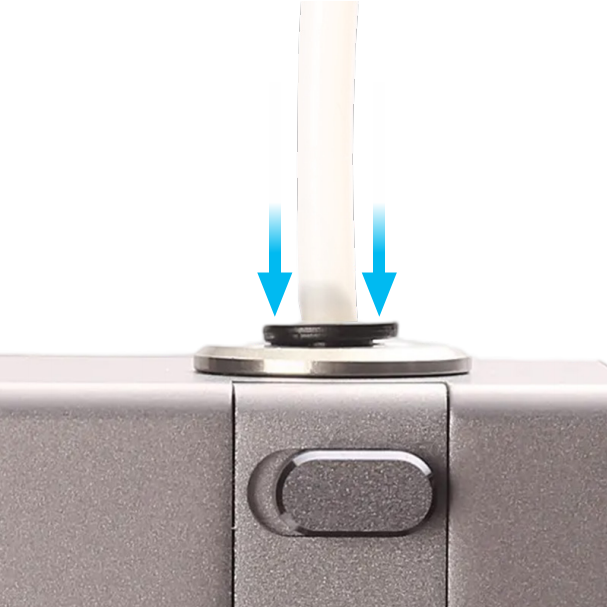

取下接头楔子，压紧进料口处的圆形卡爪，然后拔出导料管。

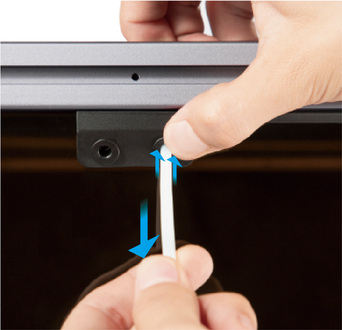

- 压紧插口处的圆形卡爪，从卡座中拔出导料管。

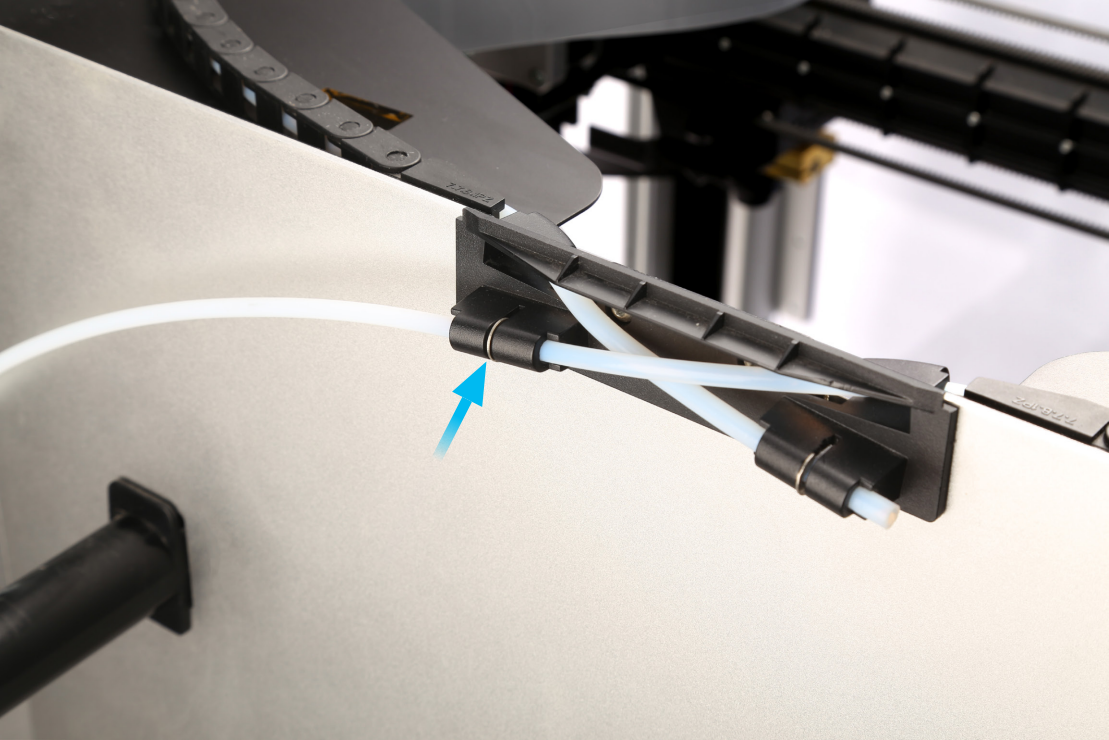

- 将随干燥器配发的导料管穿过导料管卡座，然后将导料管插入进料口，最后将楔子卡回原位。
-
在触控屏主界面点击控制 > 耗材。
-
选择待换料的喷嘴，设定便于退料的目标温度，然后点击加热。
-
当喷嘴加热至目标温度后，点击退料将耗材取出。
-

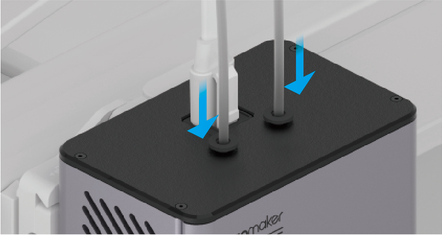

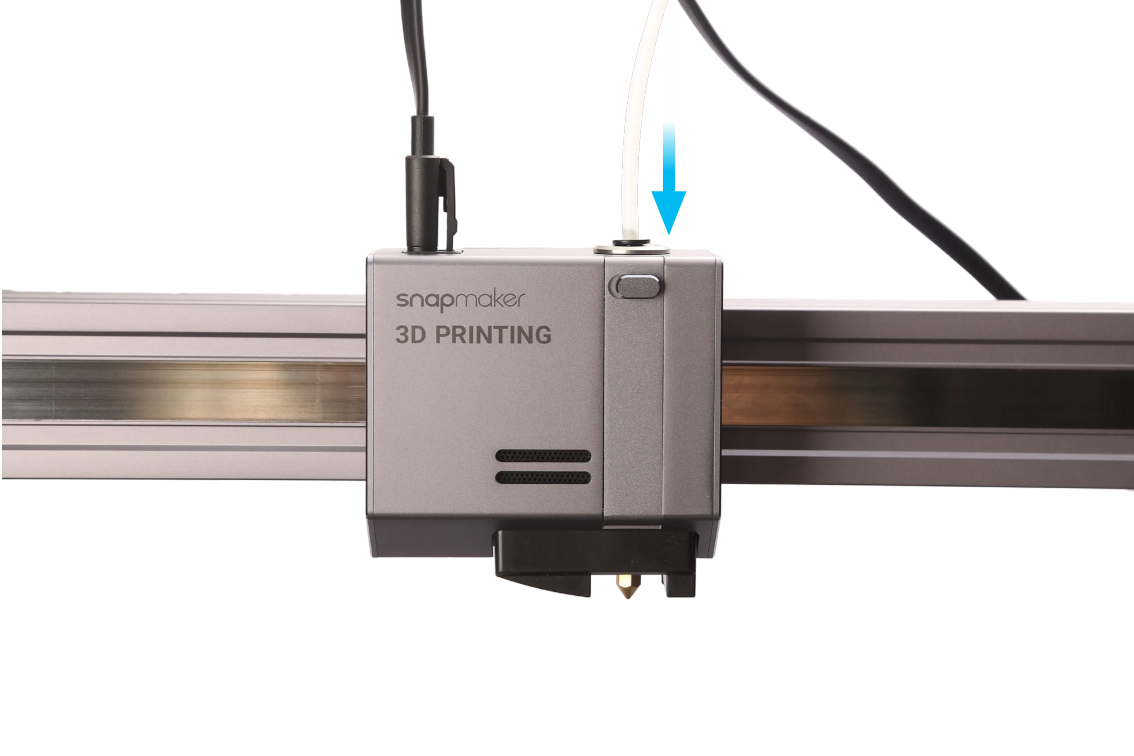

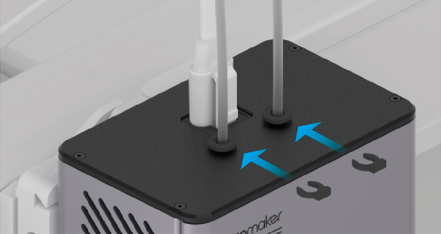

取下进料口处的接头楔子，然后将导料管插入进料口，最后将楔子卡回原位。
若要从模组中拔出导料管，需要先取下接头楔子，然后压紧进料口处的圆形卡爪，再进行操作。
¶ 已安装外罩
-
依次点击控制与喷嘴，当温度到达目标温度后，点击退料将耗材从外罩中取出。
-
关闭机器电源。
-

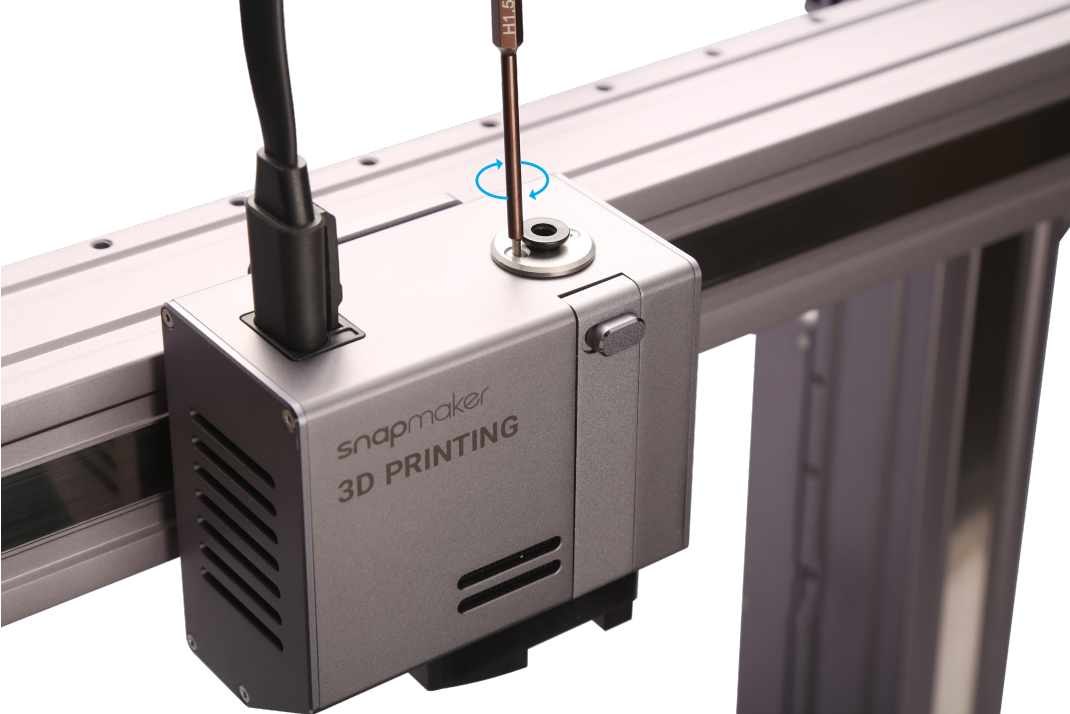

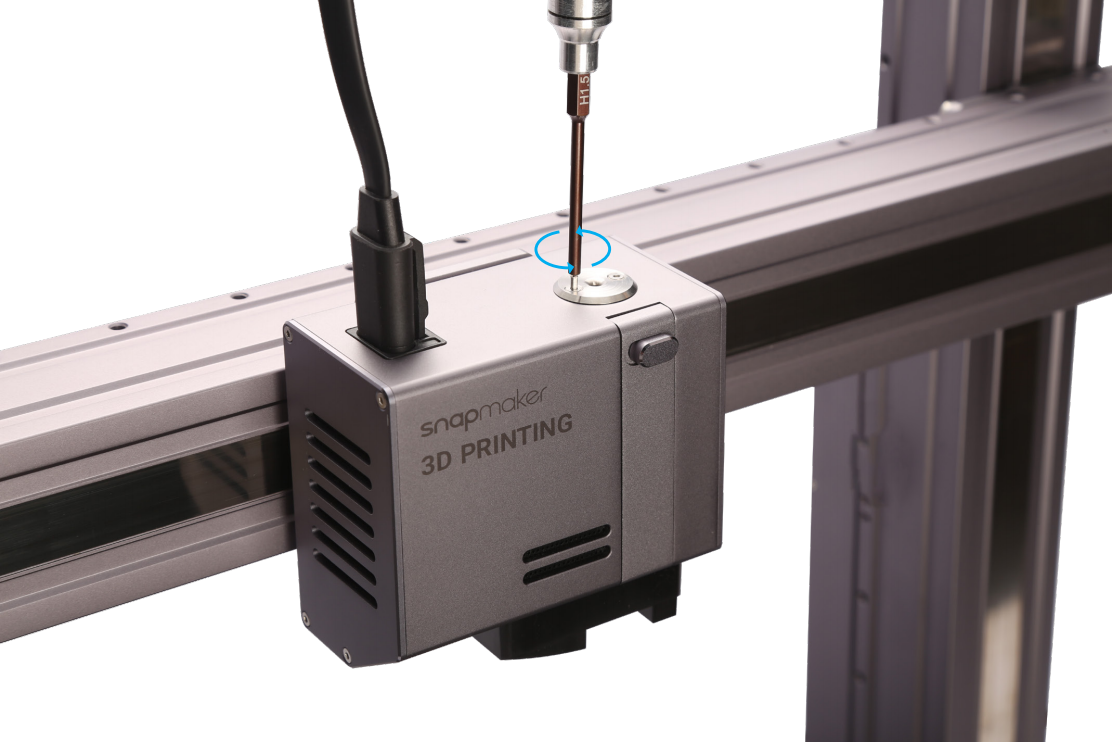

使用 H1.5 的螺丝刀头，拆卸进料口盖片。
- 将圆形卡爪卡入随干燥器配发的进料口盖片。
请注意圆形卡爪与进料口盖片的朝向。
- 固定进料口盖片。

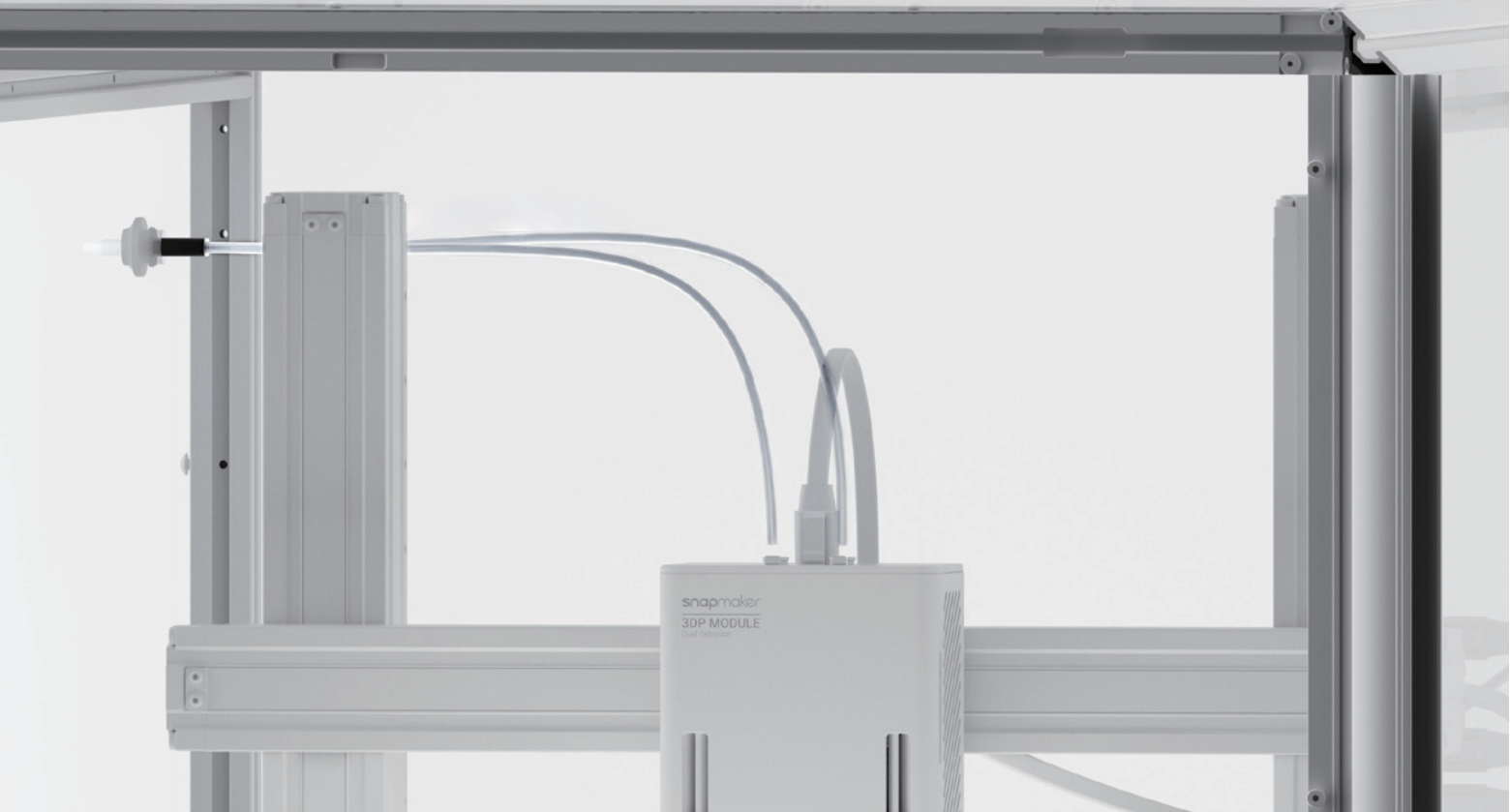

- 将导料管由外而内穿过外罩，然后将导料管完全插入进料口。
若要从模组中拔出导料管，需要压紧进料口处的圆形卡爪，再进行操作。
¶ 未安装外罩
-
依次点击控制与喷嘴，当温度到达目标温度后，点击退料将耗材从 3D 打印模组中取出。
-
关闭机器电源。
-
使用 H1.5 的螺丝刀头，拆卸进料口盖片。
- 将圆形卡爪卡入随干燥器配发的进料口盖片。
请注意圆形卡爪与进料口盖片的朝向。
- 固定进料口盖片。
- 将导料管完全插入进料口。
若要从模组中拔出导料管，需要压紧进料口处的圆形卡爪，再进行操作。
¶ 已安装外罩
-
在触控屏主界面点击控制 > 喷嘴。
-
选择待换料的喷嘴，设定目标温度，然后点击加热。
-
当喷嘴加热至目标温度后，点击退料将耗材从模组中取出。
-

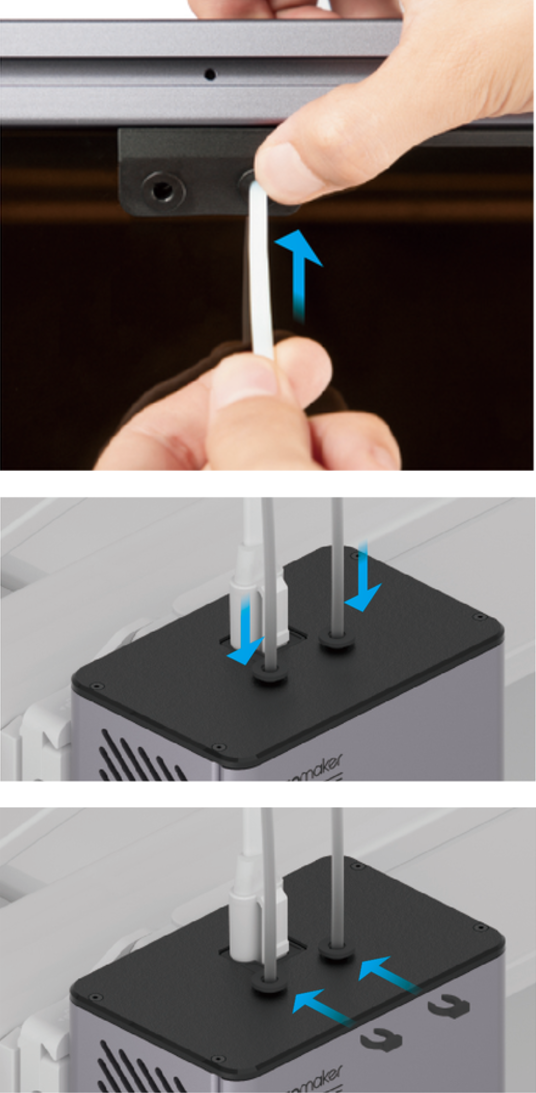

取下接头楔子，压紧进料口处的圆形卡爪，然后拔出导料管。

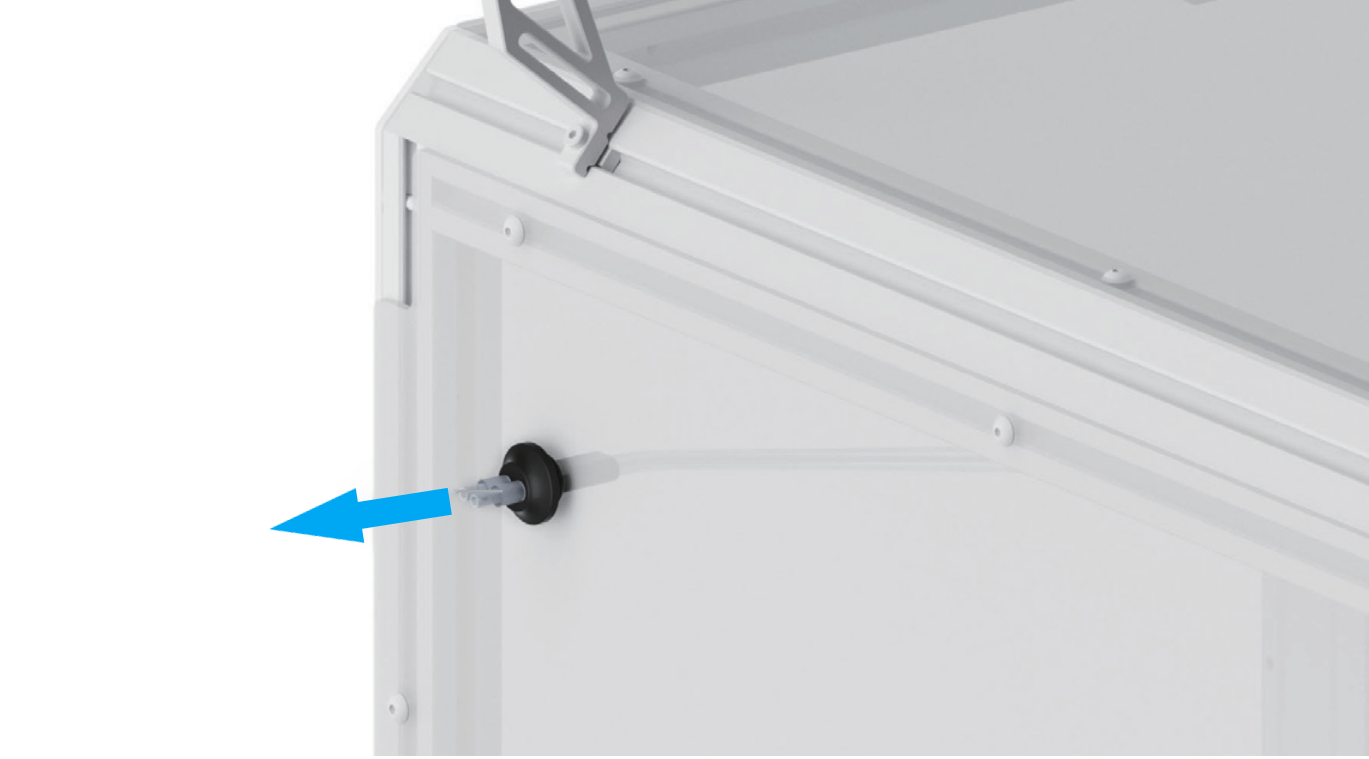

- 从导料管固定座中拔出导料管。
- 将随干燥器配发的导料管穿过导料管固定座，然后将导料管插入进料口，最后将楔子卡回原位。
¶ 未安装外罩
-
在触控屏主界面点击控制 > 喷嘴。
-
选择待换料的喷嘴，设定目标温度，然后点击加热。
-
当喷嘴加热至目标温度后，点击退料将耗材从模组中取出。
-
取下进料口处的接头楔子，然后将导料管插入进料口，最后将楔子卡回原位。
若要从模组中拔出导料管，需要先取下接头楔子，然后压紧进料口处的圆形卡爪，再进行操作。
-
点击控制 > 打印头 > 滑动至目标温度 > 点击加热。
-
当打印头达到目标温度后，点击退料。等待 20 秒左右，然后点击停止退料。
-
将耗材抽出导料管，并将其从料架上取下。

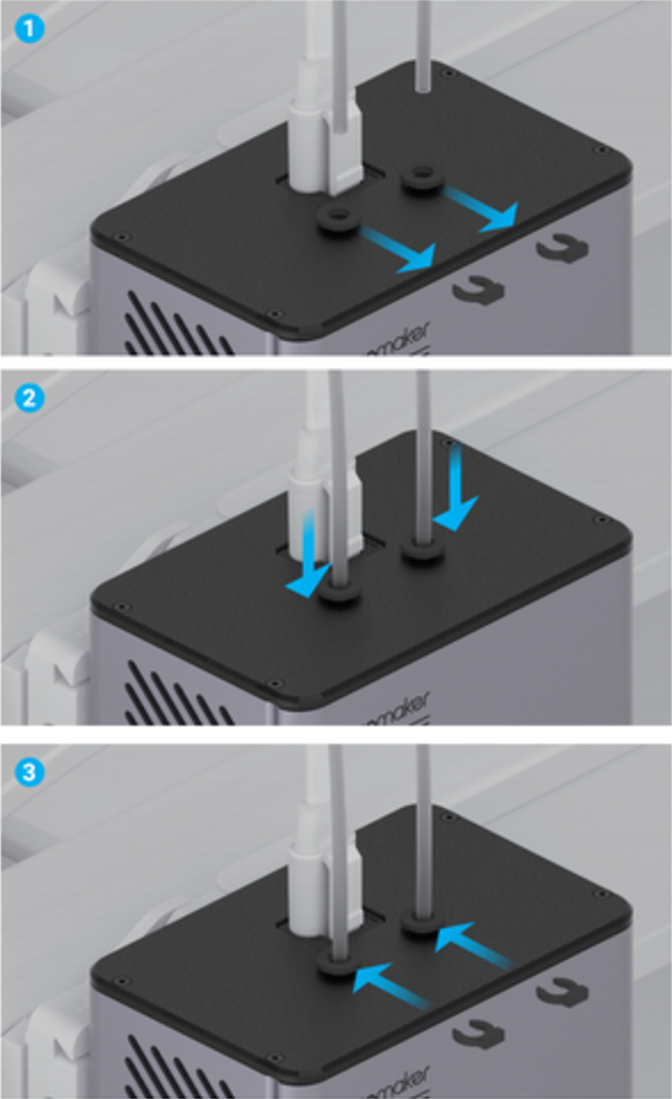

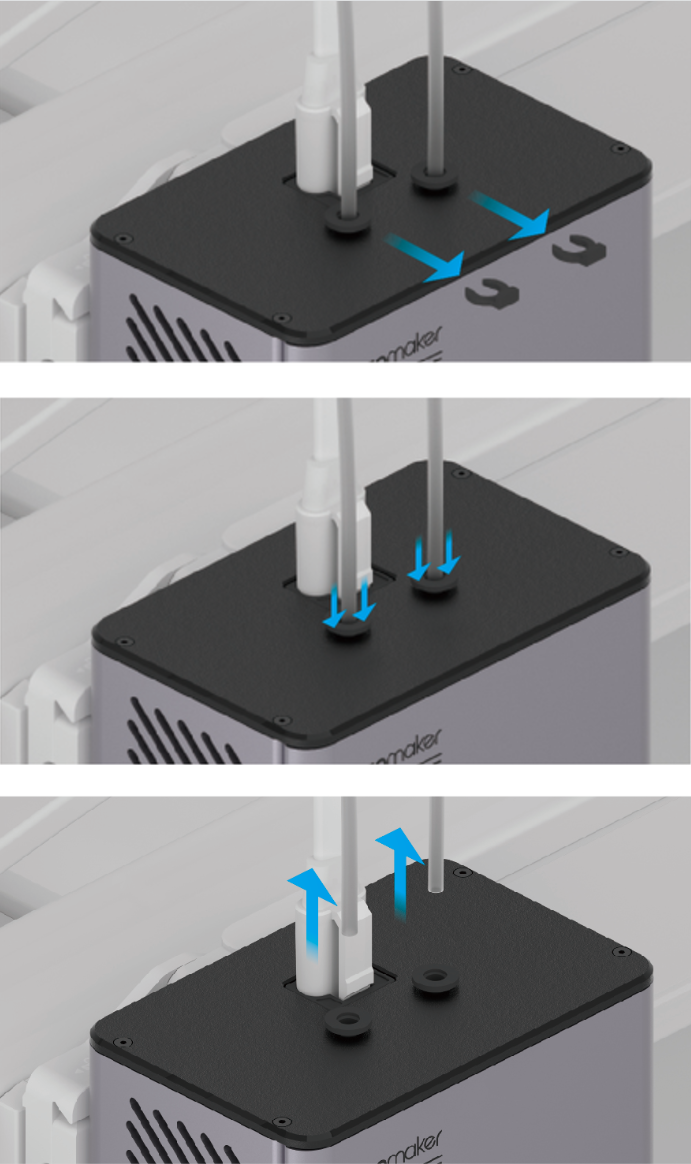

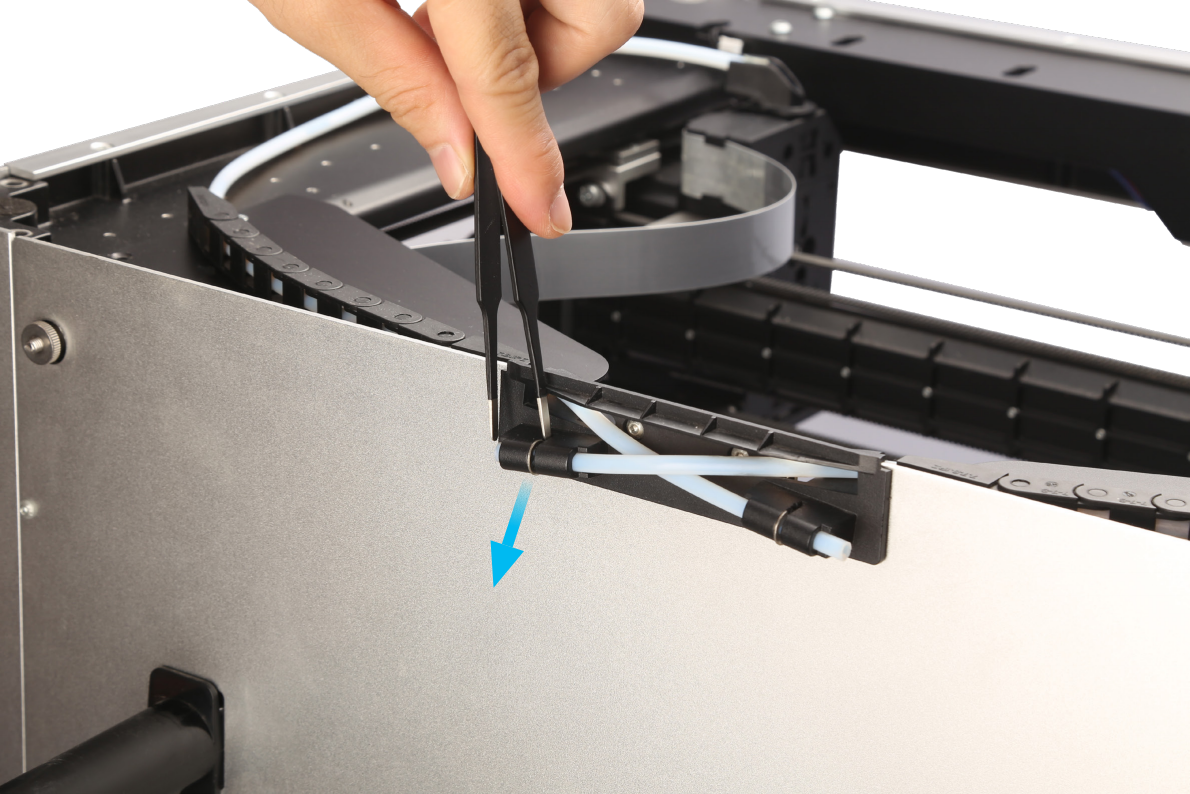

- 取下接头楔子，拆卸原装的导料管。

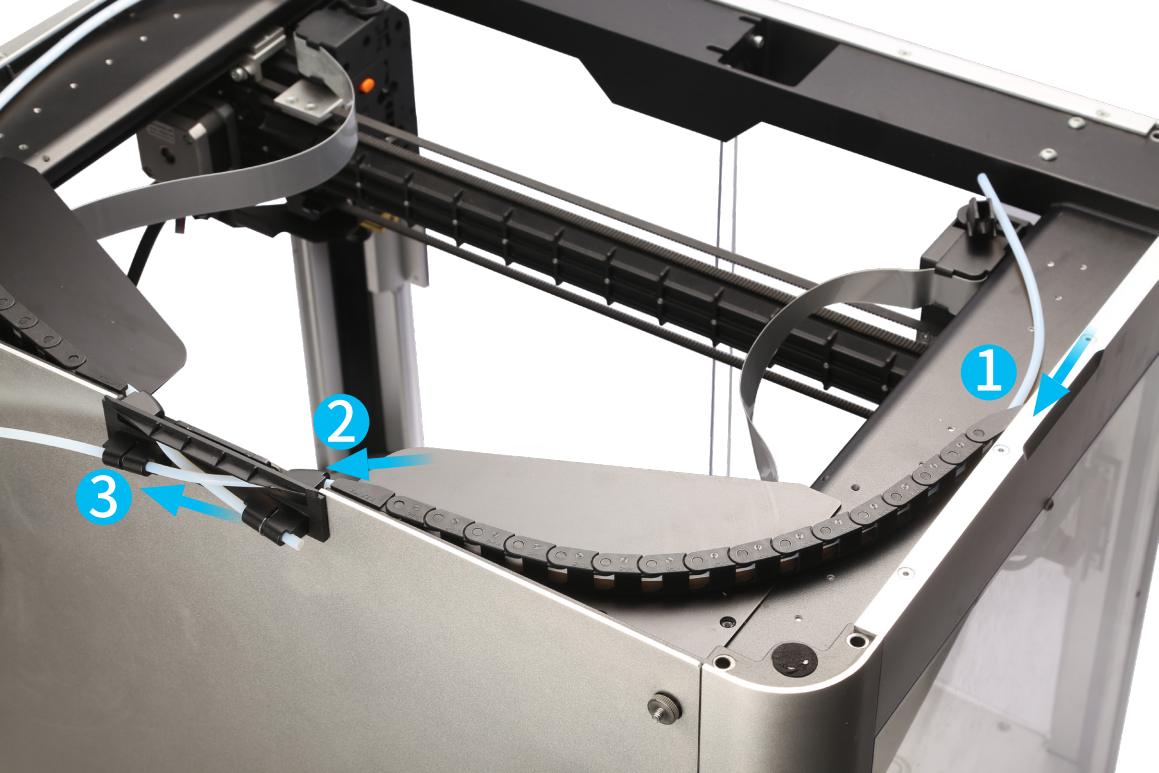

- 将随干燥器配发的导料管，依次穿过拖链与孔位。
- 将楔子卡回原位。

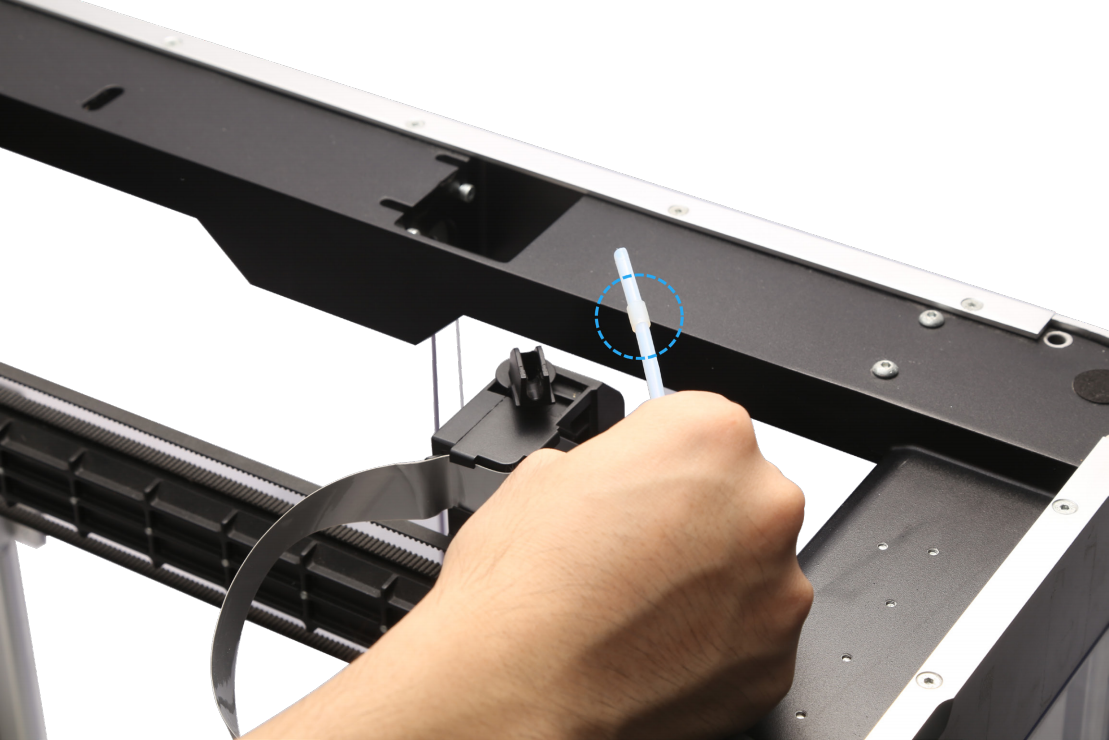

假如需要，你可以将原装导料管上的胶套安装到新的导料管上。
¶ 2.6 装载耗材

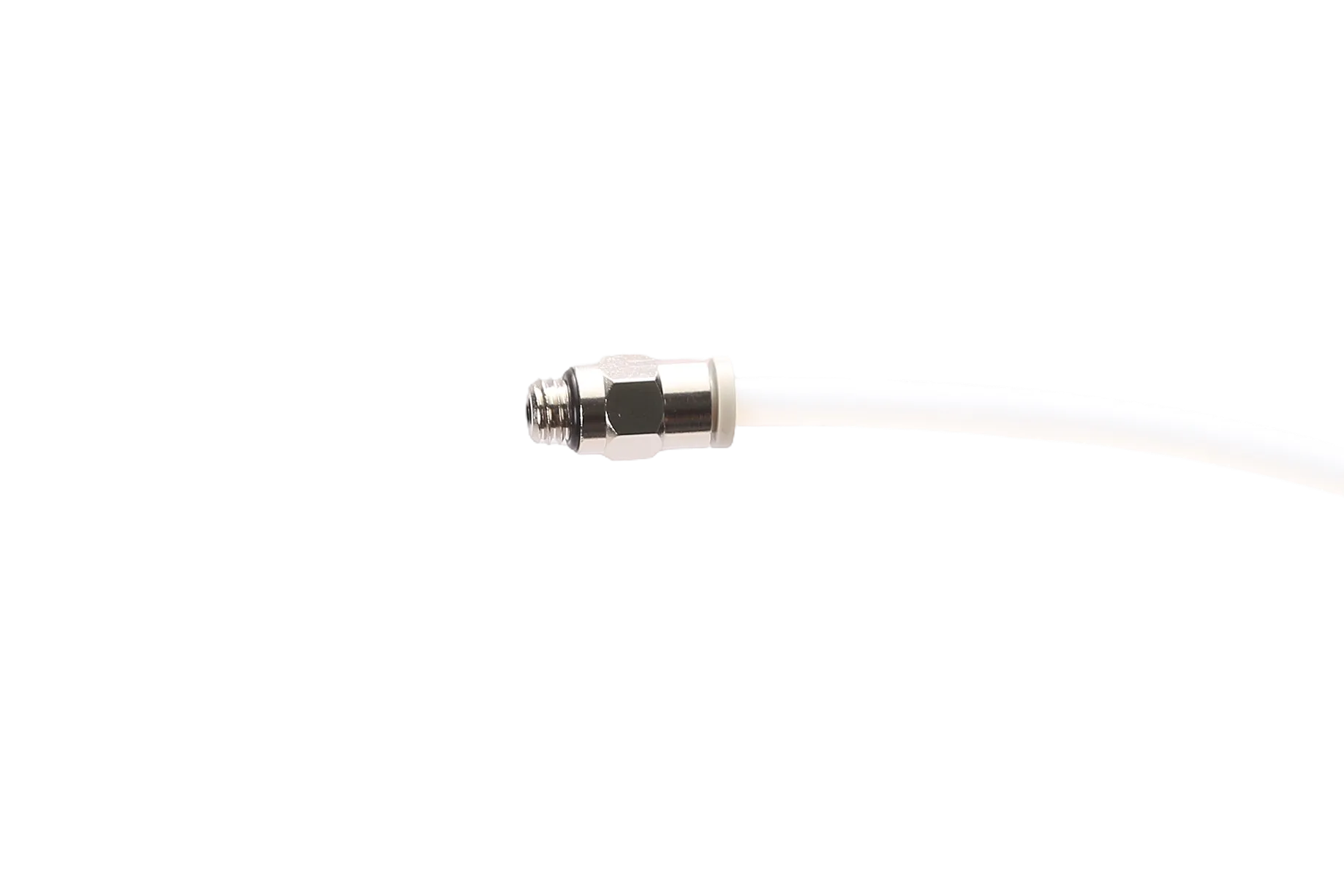

- 将导料管的另一端插入导料管接头。
若要从导料管接头中拔出导料管，需要先压紧导料管接头的圆形卡爪。
导料管接头的孔径小于 2.85mm，如果你使用的是 2.85mm 的耗材，无需安装导料管接头。

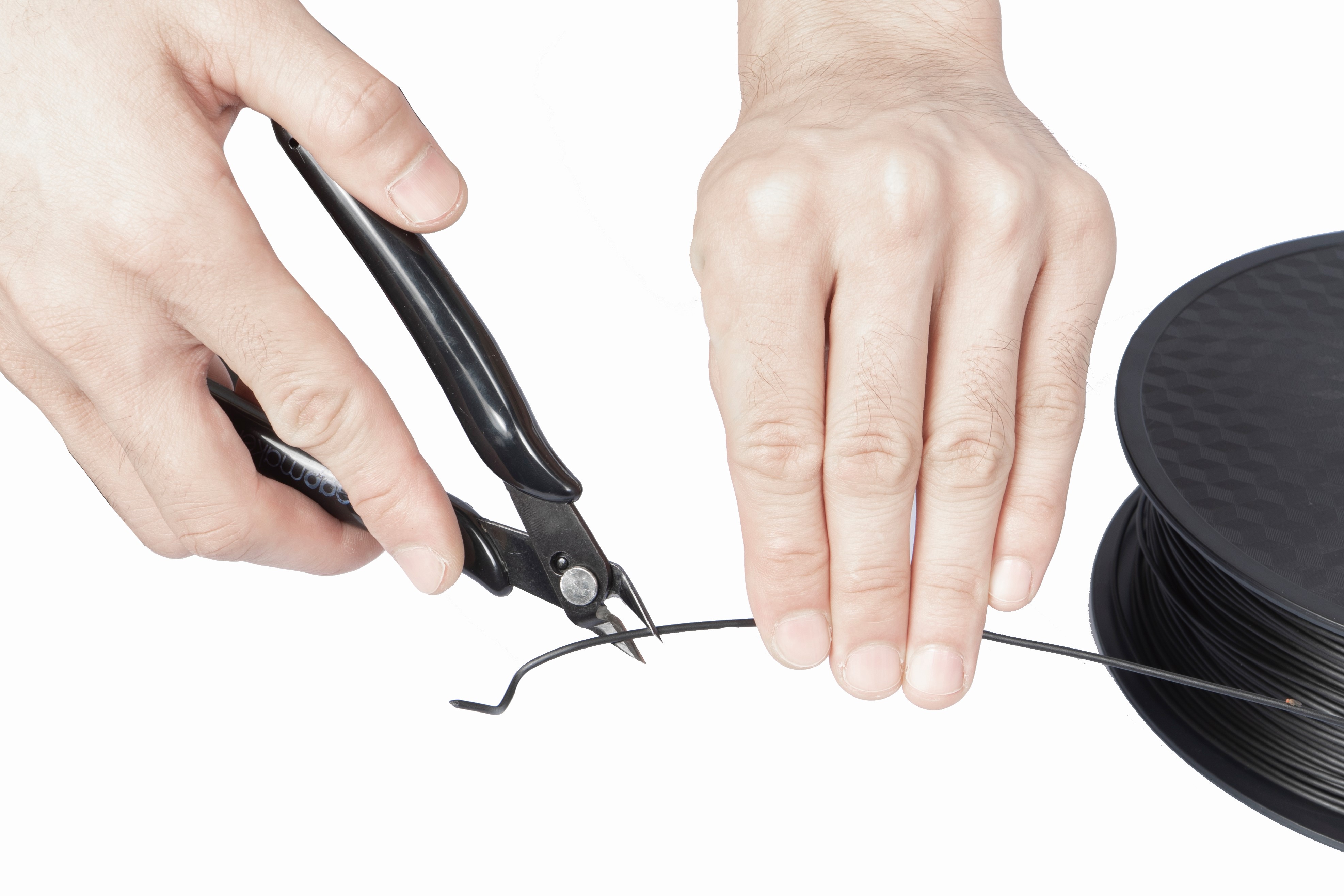

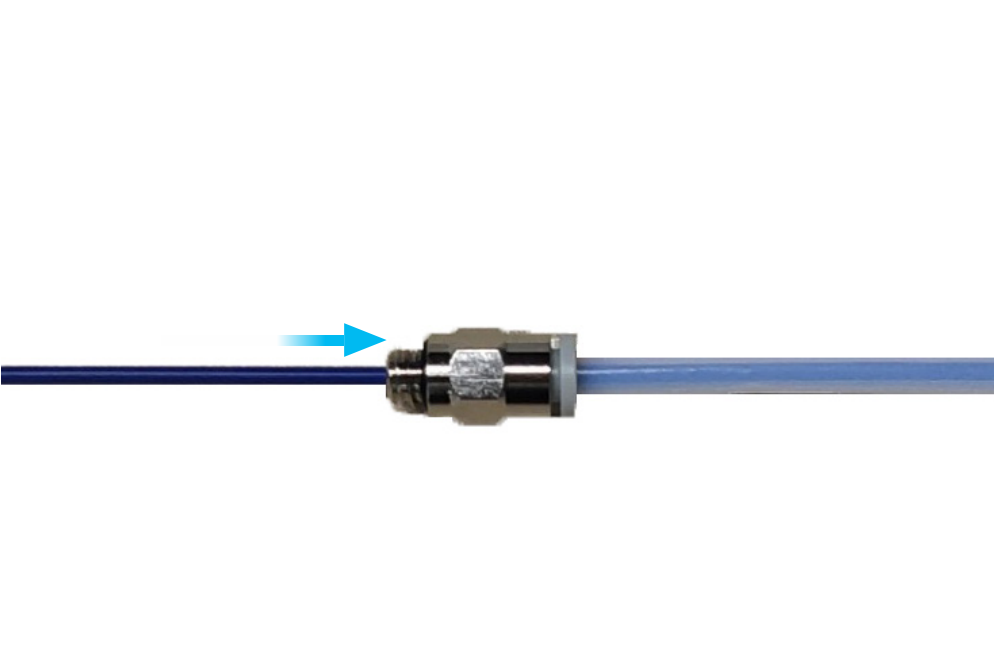

- 使用斜口钳剪去耗材末端弯曲处，将耗材送入导料管中，并将耗材推进至接近进料口处。
- 根据你的机型以及所安装的打印模组，参考上一章节的退料操作，通过进料按钮装载耗材。

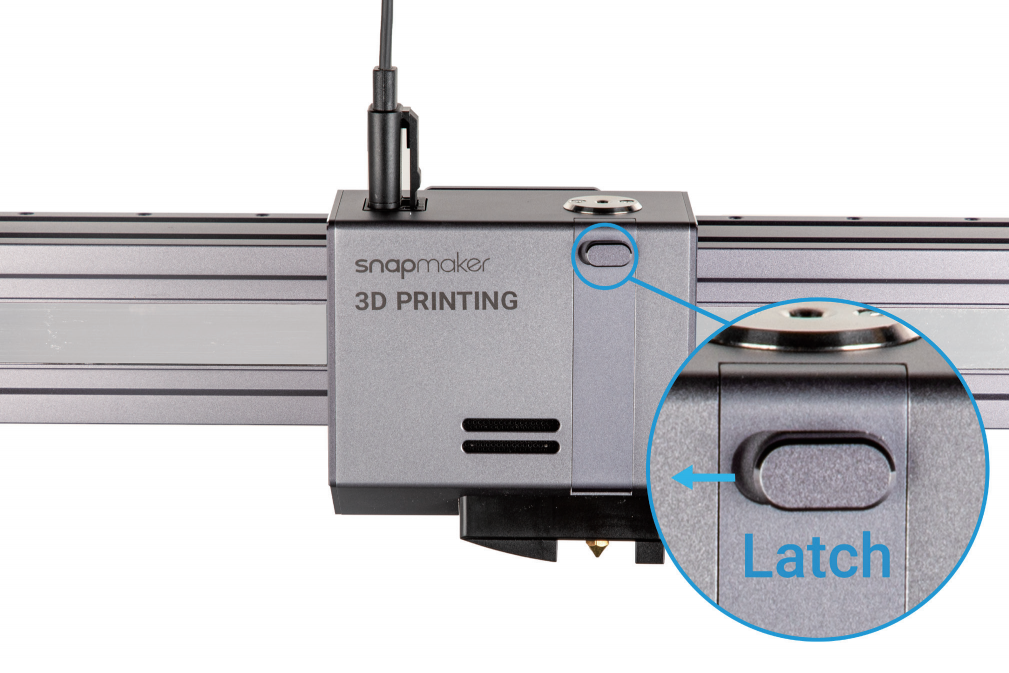

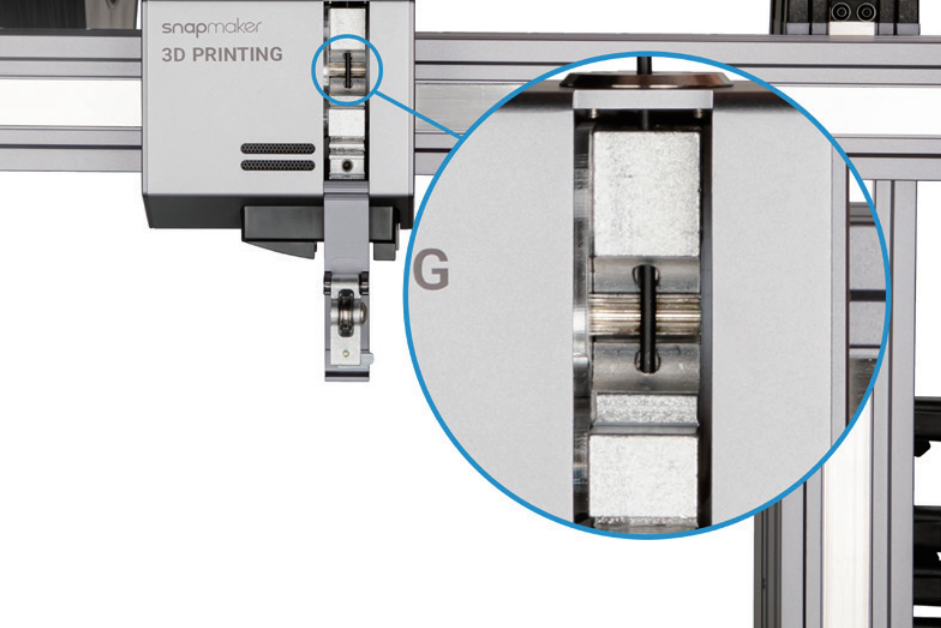

当你使用的是单喷头 3D 打印模组时，假如需要观察耗材是否进入导孔，可以向内按滑动按钮，然后向左推以打开 3D 打印模组。

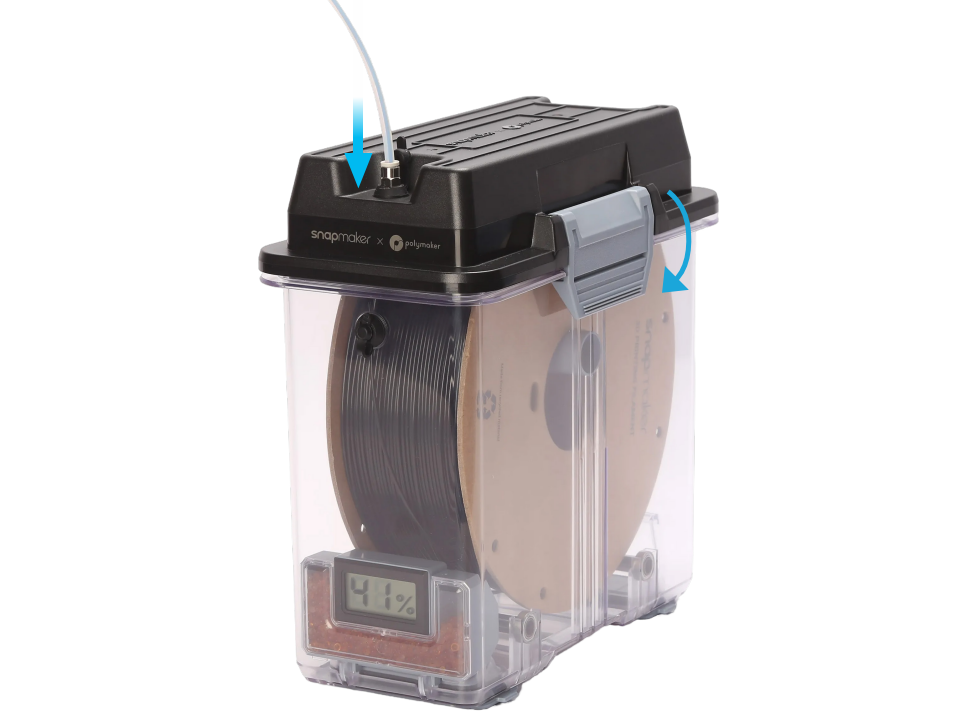

- 闭合储存盒顶盖，将导料管接头插入出料口。

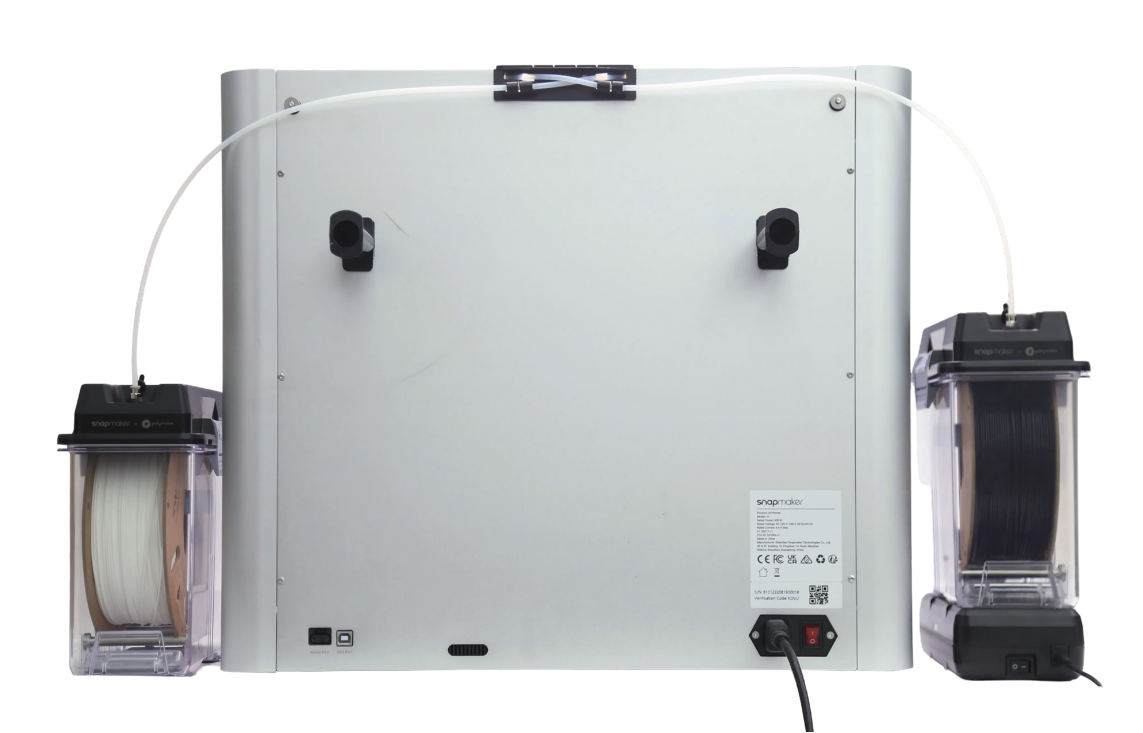

- 根据你的机型以及所安装的打印模组，将储存盒放置在适宜的位置。

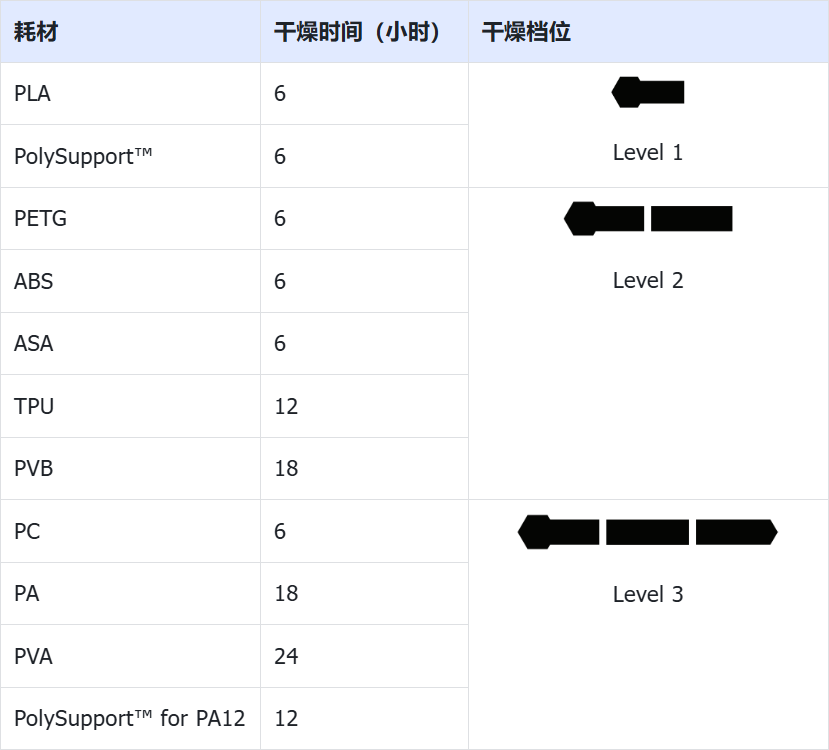

¶ 03 推荐的干燥档位及时间
当环境温度、湿度和存储时间等因素不同时，可以相应地调整干燥时间和干燥档位。推荐的干燥时间是基于测试样品在 25℃、70% RH 环境下暴露 5 天的情况。
¶ 04 开始干燥

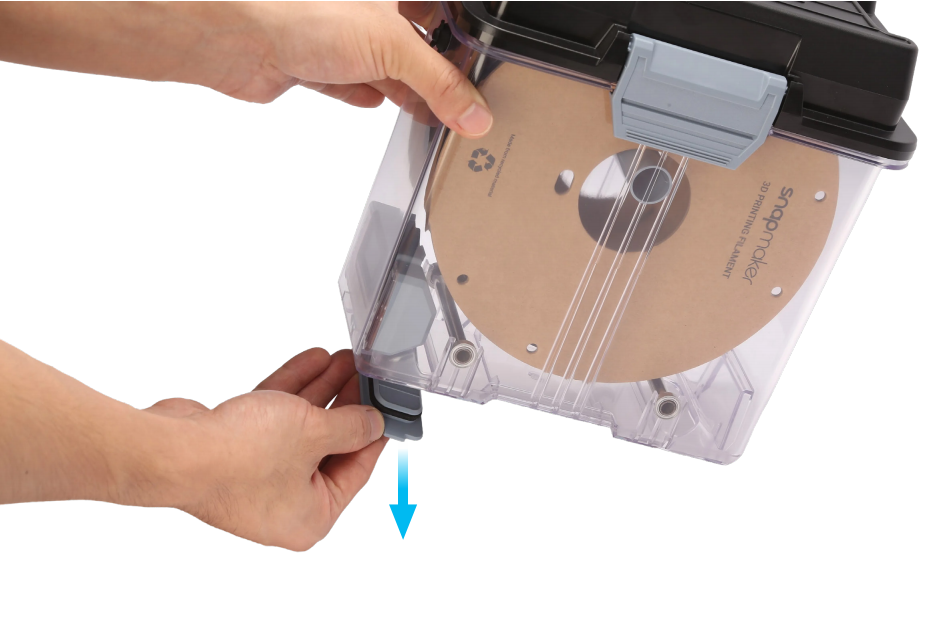

- 拆下储存盒的密封塞。

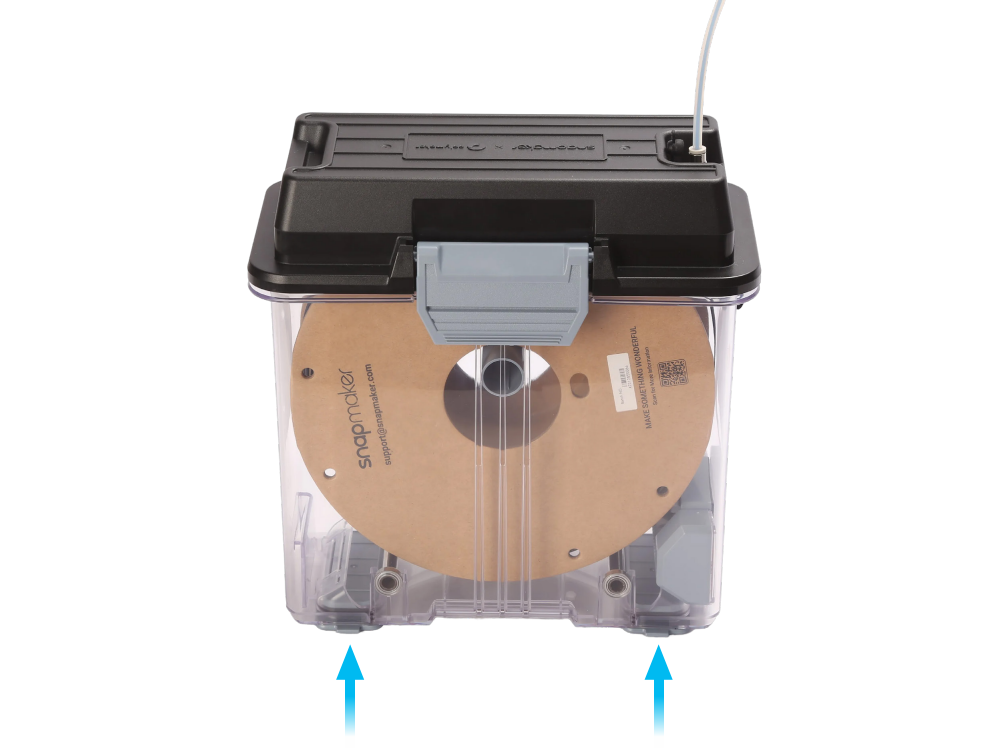

- 将储存盒安装在干燥器底座上。
建议将干燥剂盒与干燥器底座上的屏幕放置在同一侧，以防湿度计靠近出风口影响盒体整体的湿度显示。

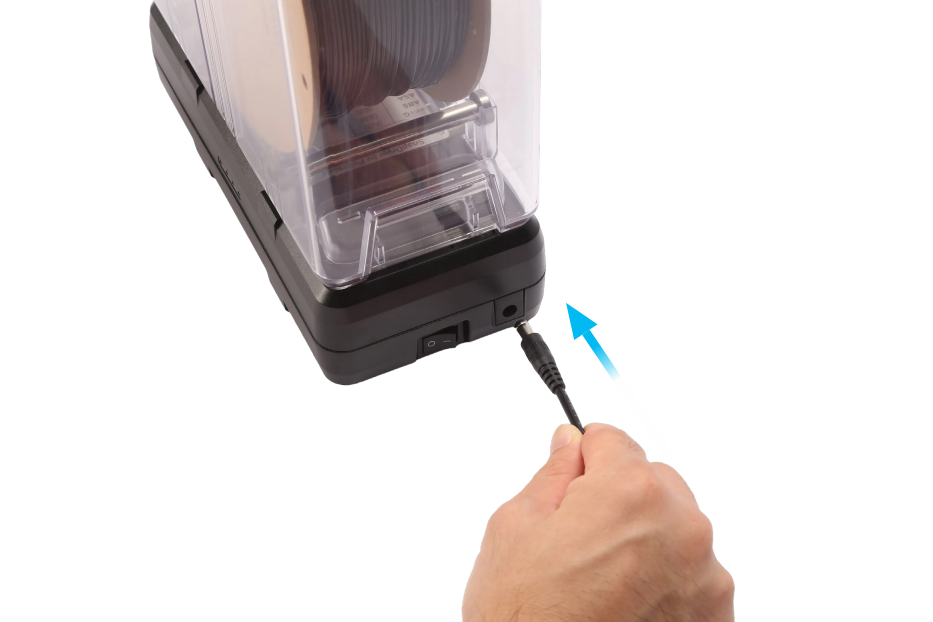

- 连接电源，并打开干燥器底座的电源开关。
- 根据耗材材质设置档位及干燥时间, 按下按钮开始干燥。

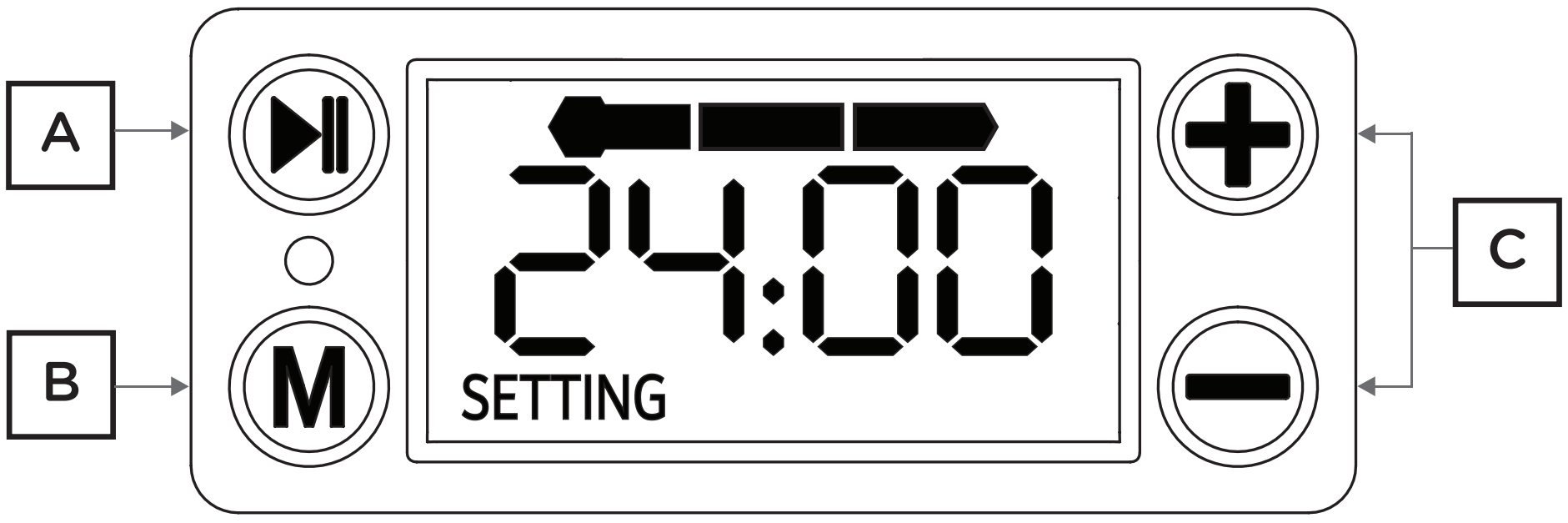

A：开始干燥/暂定干燥
B：调节干燥档位
- 开始干燥前请查看推荐的干燥档位
- 长按进入连续干燥模式
C：调整干燥时间 (+ -)
- 同时按下 + -，可以重置干燥时间
- 常规模式下，最多 24 小时
- 为了提高打印质量，请参考推荐干燥档位和时间将耗材彻底干燥后再进行打印。
- 在连续干燥模式下，干燥时间不受限制，直至用户停止干燥过程。
- 当你发现温湿度计显示失灵时，请更换两节 1.5V LR44 电池。
- 当产品屏幕显示 E001/E002/E003/E004/E005 时，请关闭电源，并联系售后支持团队 support@snapmaker.com。
- 干燥过程完成后，从干燥器底座上取下储存盒，重新安装密封塞。
请注意压紧密封塞以确保密封。
¶ 05 干燥干燥剂
当你发现干燥剂的颜色从橙色变为墨绿色时，说明干燥剂已经吸收很多水分，必须进行干燥。SnapDryer 可以通过以下设置干燥干燥剂。
- 将不含有耗材的 SnapDryer 储存盒放置在干燥器底座上，使用第 3 档，干燥 8 小时左右，致干燥剂变橙色即可。建议将干燥剂盒与干燥器底座上的屏幕放置在同一侧，这样有利于热风吹到干燥剂，提升干燥效率。
- 将干燥剂从干燥剂盒中取出（不可包含其它任何零件），放置于耐热的容器中。使用烘箱，在 100-120℃ 下烘烤 1-2 小时，致干燥剂变橙色即可。
- 将干燥剂从干燥剂盒中取出（不可包含其它任何零件），放置于耐热的容器中。使用微波炉，选择低档，加热 30 秒，然后翻动干燥剂，再加热 30 秒，致干燥剂变橙色即可。
¶ 06 资源
如有需要，你可以自行下载打印用于 SnapDryer 干燥器的配件。
配件由 @Polymaker 设计。
